АВТОМАТИЧЕСКИЙ AV-КОММУТАТОР TEC AVC-2

ИМЯ компании ТЕС вряд ли можно назвать известным широкой публике, однако установщикам, тесно работающим с CAN-шиной, лейбл этой компании давно и хорошо знаком. Но в гамме продукции есть и множество аналоговых устройств. Часто бывает, что построение системы, содержащей несколько источников, заходит в тупик из-за ограниченных возможностей коммутации, и приходится либо усложнять саму схему, либо логику управления. Автоматический AV-коммута-тор AVC-2 призван решить эту проблему.

СПОСОБНОСТИ

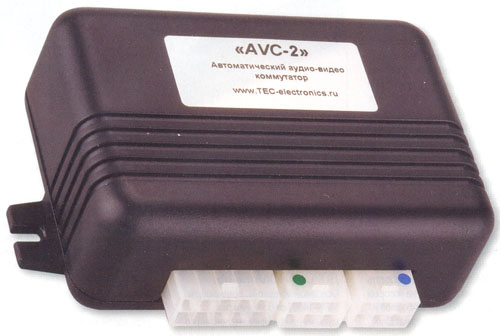

AVC-2 имеет одну стереопару аудиовыходов и один видеовыход, на них могут быть скоммути-рованы сигналы с двух аудио-видеовходов. Управление переключением производится по наличию сигнала на втором видеовходе. То есть логика управления такова: если на втором входе сигнала нет, то AVC-2 пропускает на выход сигнал с первого входа. При появлении же сигнала, коммутатор автоматически переводит его на второй вход. Все легко и удобно. Но есть у этой схемы и «подводные камни». Некоторые устройства могут даже в выключенном состоянии (или, точнее, в режиме «standby») выдавать на выходе сигналы синхронизации. В этом случае коммутатор может управлять переключением по сигналу «гетоте» со второго источника - режим задается при подключении. При построении достаточно развитых разветвленных систем нередки случаи, когда в сигнале возникают помехи. Происходит это главным образом по причине возникновения так называемых «блуждающих токов», одним из путей которого являются экраны самих межблочных кабелей. Поэтому большим плюсом является тот факт, что экраны всех входов и выходов гальванически между собой развязаны -это значительно повышает помехозащищенность системы в целом. Собран AVC-2 в пластмассовом универсальном корпусе.

Для устройства, предназначенного для скрытой установки, этого более чем достаточно. А вот RCA-разъемы простого качества уже, пожалуй, можно считать минусом. На самой плате за исключением нескольких деталей применен SMD-монтаж и все выполнено довольно аккуратно.

ЗВЕНО В СИСТЕМЕ

Помня, что любой коммутатор все же является дополнительным звеном на пути видео- и аудиосигнала, мы проверили его работу в нашем референсном тракте и можем с уверенностью сказать, что видеосигнал в качестве не теряет, а звук при прохождении через коммутатор только чуточку как бы вуалируется. Но это, пожалуй, больше придирки, в целом же AVC-2 практически не выдал своего присутствия в тракте, что, собственно, от него и требовалось. Переключения между входами происходили достаточно мягко, никаких щелчков и прочих помех при этом не наблюдалось.

ПО ПАСПОРТУ:

  • количество линейных входов аудио 2 пары rca
  • количество линейных входов видео 2 rca
  • количество линейных выходов аудио 1 пара rca
  • количество линейных выходов видео 1RCA
  • управление переключением по наличию видеосигнала/remote

    Источник: Журнал Car&Music
