Двухканальные усилители. Challenger ER-70.2

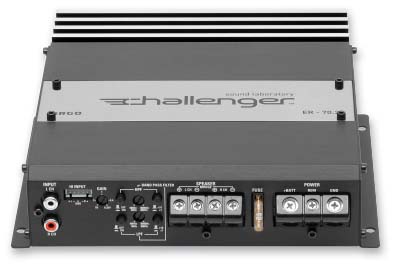

По части компактности усилитель серии Ergo бьёт все рекорды: двумя страницами нашего журнала можно прикрыть три таких аппарата. При этом у него явно выраженный и мощный радиатор, так что серьёзных проблем с отводом тепла возникать не должно. Но буде таковые возникнут, к такому радиатору и вентилятор подсоединить удобно. Номинал предохранителя 25 А. Сильноточные зажимы также выполнены наклонными, силовые имеют диаметр 8,8 мм, выходные зажимы рассчитаны на кабель до 5,5 мм в диаметре. Включённый усилитель никак об этом факте не сигнализирует, хорошо, когда в системе предусмотрен амперметр. Есть входы высокого уровня, но линейных выходов здесь нет, как нет и басового регулятора. С другой стороны, пределы перестройки фильтров широчайшие — от 40 Гц до 8 кГц в два диапазона. Не исключается одновременное включение фильтров ВЧ и НЧ, что позволит организовать полосовой режим для работы с многополосной акустикой. При таких возможностях фильтров отсутствие линейного выхода вдвойне огорчительно.

При работе на обычную для фронтов нагрузку мощность усилителя в общем достаточная. С переходом на 2 Ом мощность возрастает на 64%, и это лучший показатель в сегодняшней группе. Измеренные технические параметры выглядят достойно, разве что значение КНИ могло бы быть чуть пониже. Зато по скорости нарастания выходного сигнала Challenger оставил всех «коллег» далеко позади. На «верхнем ультразвуке» (или надо говорить «в диапазоне длинных волн»?) на АЧХ имеется подъём около 3 дБ, но не думаю, что это может как-то повлиять на воспроизведение звука. В прямоугольном сигнале (20 кГц) присутствует ВЧ-помеха сложного спектрального состава, стартовая амплитуда 10%. При подключении ёмкостной нагрузки потребляемый ток увеличивается на 20%, а размах той самой помехи возрастает до 15%, что, впрочем, тоже не криминал.

Фильтр НЧ перестраивается в пределах от 38,4 до 740 Гц либо, при включённом множителе «х10» — от 405 до 7730 Гц. Крутизна спада в нижнем диапазоне стабильно составляет 11,9 дБ/окт., в верхнем диапазоне она меняется от 11,1 до 11,6 дБ/окт., что, будем объективны, тоже неплохо. А вот с фильтром ВЧ разработчики решили схитрить, задействовав фильтр первого порядка. Реально крутизна спада меняется от 6,1 до 6,6 дБ/окт., частоту среза вы можете перестраивать от 36,3 до 744 Гц либо от 384 до 6860 Гц.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 71,3/117
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,081/0,085
  • Входная чувствительность, В 0,21 — 5,5
  • Отношение сигнал/шум, дБА 103
  • Переходное затухание, дБ 78,5
  • Диапазон частот (+0*/-1дБ), Гц 4,2 — 210000
  • Скорость нарастания сигнала на выходе, В/мкс 20
  • Ток холостого хода, А 0,4
  • Габариты, мм 188 х 210 х 52
    *+3 дБ на частоте 170 кГц.

    Источник: Журнал «Автозвук»
