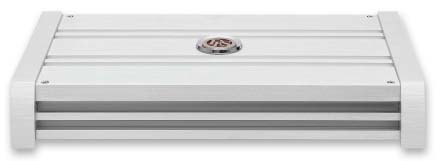

Пятиканальные усилители. DLS MA 51

Серия Matador, как мы знаем, была специально разработана для экспорта в страны постсоветского пространства — её отличают демократичные цены в сочетании с неоспоримым качеством DLS. Серия, похоже, получилась удачной, поскольку нынче её поставляют и в Европу. Качественный и довольно толстый прокат корпуса у меня вызывает тоску по прошлым временам. Габариты в таблице мы, как обычно, даём без боковых накладок — они добавят 50 мм к первому размеру. В данном случае и высота установки будет на 8 мм больше — «Матадоры» всегда несколько приподняты над опорной поверхностью. Суммарный номинал трёх предохранителей 90 А. Зажимы питания принимают клеммы без малого 12 мм, максимальная ширина клемм акустического кабеля 8,8 мм. Сабвуферный канал E имеет два суммирующих входа, что, впрочем, стандарт для пятиканальных усилителей, и больше я его упоминать не буду. Этот канал может также принимать сигнал от входов второй пары каналов (C/D) — так организуется работа с четырьмя входами. В каналах A/B можно включить только фильтр ВЧ с диапазонами перестройки 15 — 500 либо 150 — 5000 Гц. В каналах A/B включается как фильтр НЧ (50 — 5000 Гц, тоже в два диапазона), так и фильтр ВЧ, который перестраивается от 15 до 500 Гц, в том числе и в режиме полоснопропускающего (bandpass, если вам так понятнее) фильтра. То есть возможности фильтров соответствуют всем трём из перечисленных во вступлении схем. В канале E неотключаемый фильтр НЧ с диапазоном 50 — 120 Гц, а также отключаемый сабсоник на фиксированную частоту 25 Гц. Наконец, здесь же и плавный регулятор фазы.

Сабвуферный канал здесь не самый мощный, особенно в сравнении с возможностями широкополосных каналов. Отношение сигнал/шум вплотную приближается к отметке 110 дБ. Нижняя частотная граница достаточно низкая, чтобы о ней не думать. Входной сумматор действует ожидаемым образом, при работе с одним входом чувствительность снижается на 6 дБ. В широкополосных каналах весьма скромно выглядят показатели переходного затухания. Нелинейные искажения на 2 Ом тоже могли быть несколько ниже. Кроме того, при высокой чувствительности возникает перегрузка какого-то из предварительных каскадов, в частности, при той же выходной мощности (0,1 Pmax) КНИ на нагрузке 4 Ом составил 0,37%. При подключении нагрузки ёмкостного характера незначительно (на несколько процентов) возрастает потребляемый ток, в выходном сигнале слегка меняется крутизна фронтов.

Диапазон перестройки фильтра НЧ сабвуферного канала от 56,6 до 119 Гц, измеренная крутизна спада 22,5 дБ/окт., то есть имеем безоговорочный фильтр 4-го порядка. В каналах A/B диапазон перестройки фильтра НЧ ограничен значениями 50,9 и 499 Гц или от 508 до 4990 Гц — попадание в спецификации настолько точное, насколько реальность может совпадать с теорией. Крутизна спада стабильно 11,9 дБ/окт. Два диапазона перестройки не перекрываются, а стыкуются «в линию». Фильтр ВЧ в каналах A — D перестраивается в диапазоне от 13,8 до 460 Гц, а в каналах C/D ещё и от 136 до 4320 Гц. Крутизна спада меняется от 10,9 до 11,6 дБ/окт. Это если надо к чему-то придраться. А вообще, всем бы такие фильтры.

  • Максимальная мощность, сабвуферный канал (12,5 В, КНИ = 1%, 4 Ом/2 Ом), Вт 156/231
  • Входная чувствительность, В 0,20 — 4,64
  • Отношение сигнал/шум, дБА 109,5
  • Диапазон частот (+0/-1дБ), Гц 7,3 — 94,5
  • Максимальная мощность, прочие каналы (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 91,0/130
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,052/0,155
  • Входная чувствительность, В 0,49 — 6,3
  • Отношение сигнал/шум, дБА 99,5
  • Переходное затухание (Л-П/Ф-Т), дБ 49/48,5
  • Диапазон частот (+0/-1дБ), Гц 7,6 — 37000
  • Скорость нарастания сигнала на выходе, В/мкс 8,8
  • Ток холостого хода, А 1,3
  • Габариты, мм 385 х 260 х 58


    У нас в каталоге:




    Источник: Журнал «Автозвук»
