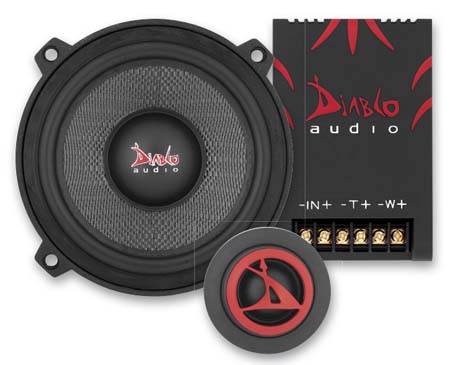

Компонентная акустика 5,25". Diablo 5 DB

Материал диффузора мидбасовой головки — ткань из углеволокна. Обычно мы пишем, с какой стороны на ткань наклеен ламинат, в этот раз не пишем, потому что ни с какой. Налицо микроскопические, но сквозные отверстия между нитями плетения. Корзина литая и окончательно глухая. Габариты магнита всего 76 х 15 мм, и одним из факторов сбережения магнитного потока послужило уменьшение осевого отверстия до 7 мм. Уплотнительное кольцо не предусмотрено и здесь, хотя поля крепления подвеса, конечно, намного шире, чем у предыдущего участника. Рамка решётки монтируется снизу. Контактные зажимы пружинного типа, миниатюрные. Для подвода выбран третий конструктивный способ, провода трижды прошиты в центрирующую шайбу. Диаметр мягкой мембраны пищалки 27 мм. Фирменный логотип перед её центральной частью служит защитой купола. Твитер установлен в корпус для монтажа на поверхность, который, в свою очередь, прячется в «чашку». Конструкция корпуса обеспечивает поворот пищалки на достаточный угол. Внутри кроссовера по паре катушек и конденсаторов, один — с майларовым диэлектриком. Формула обычная: II + II. Защита пищалки от перегрузок возложена на самовосстанавливающийся предохранитель. Переключатель на два положения позволяет назначить уровень твитера: 0/-3 дБ.

При прослушивании мы назначили, как водится, по максимуму. Даже в этом положении тарелки не поражают музыкальностью, порой создаётся впечатление, что они сделаны хотя и из цветного металла, но куда более лёгкого, нежели музыкальная латунь. Бубну тоже не удаётся продемонстрировать в полной мере свои музыкальные возможности. Звучание рояля яркое, праздничное, явные тембровые погрешности не заметны. Рельеф бас-гитары прорабатывается уверенно и аккуратно, атака слегка избыточная, что, впрочем, хорошо вписывается в общий почерк этой акустики. Мужской вокал собранный и динамичный, сибилянты по большей части естественные. В женских голосах ощущается некоторый акцент на свистящих, тогда как шипящие артикулируются довольно естественно. Скрипки весьма подвижны, и иногда норовят взлететь в вышину, чтобы потом вернуться с небес на землю.

Искажения на басах находятся на хорошем среднем уровне. А вот на средних частотах они немного повышены, что говорит о неидеальных демпфирующих свойствах материала диффузора. Невысокий силовой фактор (4,02 Тл м), в сущности, соответствует размеру магнита. Но и масса подвижной системы также соответствует — 7,5 г это совсем немного. Так что по части чувствительности у этой акустики проблем нет, несмотря на невеликий вклад твитера в общее дело. Как можно заключить из рассмотрения графика АЧХ, отдача твитера примерно на 3 дБ ниже, чем у мидбаса, да и частотный диапазон не самый широкий. Многие проблемы здесь купируются при подключении би-ампингом.

Для учёта негерметичности диффузора при моделировании нам пришлось уменьшить добротность утечек: 5 (а не 7) в двери, 8 (а не 12) — в ЗЯ. В дверном варианте получили почти баттервортовскую добротность 0,70 при нижней частотной границе 92 дБ в чистом поле или 83 Гц в типовом салоне. В точности баттервортовская добротность достигается в другой двери, объёмом 25 л. Объём минимального ЗЯ (по частотной границе 100 Гц) 5л, добротность при этом получится равной 0,87. Пиковая/RMS-мощность (по данным изготовителя), Вт 160/80

  • Диапазон воспроизводимых частот, Гц (-3 дБ) 85 — 9500
  • Чувствительность, дБ/Вт (1м) (150 — 15000 Гц) 88,5
  • Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 — 4000 Гц), % 1,17
  • Коэффициент нелинейных искажений (90 дБ (1 м), 80 — 125 Гц), % 3,48
  • Параметры Тиля — Смолла мидбасовой головки Fs, Гц 85,8 Vas, л 4,45 Qts 0,665

  • Источник: Журнал «Автозвук»
