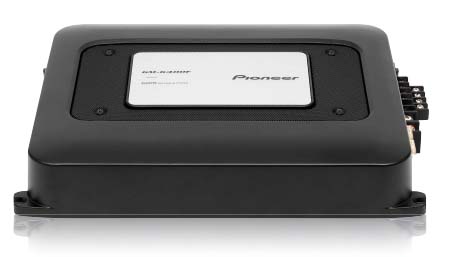

Четырехканальные усилители. Pioneer GM-6400F

Интересно, кто писал, что усилители с литыми корпусами выпускаются только с продольной компоновкой? Неужели я? Вы шутите... Pioneer как раз имеет литой корпус и выполнен в обычной, поперечной компоновке. Номинал предохранителей, думаю, угадаете с ходу — таких сегодня было уже предостаточно. Плюсовой зажим питания по традиции сделан омеднённым. Не факт, что в этом есть глубокий физический смысл (ток по «минусу» течёт точно такой же), но ошибиться при монтаже становится на порядок труднее, и вообще традиции мы чтим. Максимально допустимая ширина клемм 14 мм — это вам не шутки. Ширина выходных зажимов соответствует «стандарту» — 8,5 мм, больше и не требуется. В этом усилителе предусмотрены и входы высокого уровня, и линейные выходы, у четырёхканальных аппаратов такое сочетание встречается редко. О функции линейных выходов наставление умалчивает, на самом деле они напрямую соединены с входами каналов. Зато басового регулятора здесь нет, так что уровень оснащённости не выше среднего. Усилитель может работать с двумя входами, при этом также используются входы каналов A. Фильтры представлены в полном комплекте, но они фиксированные, частота... Откуда вы знаете, что 80 Гц?

Выходная мощность на 4 Ом самая нормальная, с переходом на низкоомную нагрузку (у нас это 2 Ом) мощность подрастает на 68%, и это лучший показатель в группе. Все измеренные значения выглядят достойно, ничего не упущено. При подключении к выходу ёмкости потребляемый ток возрастает крайне незначительно, на выходе появляется составляющая частотой 400 кГц и амплитудой 5% — нормальная реакция «живого» (и весьма, заметим, «скорострельного») усилителя.

Частоты среза фильтров НЧ и ВЧ, соответственно, 86,0 и 80,8 Гц (где мой микроскоп?), форма характеристики практически зеркальная, измеренная крутизна спада 11,3 и 11,4 дБ/окт.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 83,7/140
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,014/0,060
  • Входная чувствительность, В 0,33 — 8,0
  • Отношение сигнал/шум, дБА 100
  • Переходное затухание (Л-П/Ф-Т), дБ 69,5/68,5
  • Диапазон частот (+0/-1дБ), Гц 7,0 — 47500
  • Скорость нарастания сигнала на выходе, В/мкс 14
  • Ток холостого хода, А 0,65
  • Габариты, мм 320 х 265 х 57



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
