Четырехканальные усилители. Kenwood KAC-X4D

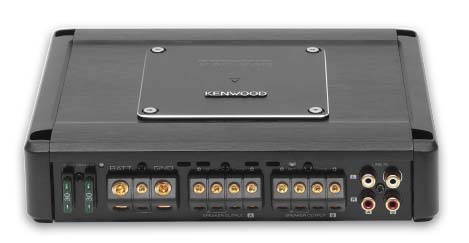

Это однозначно самый компактный усилитель в группе. Притом что на два предохранителя набегает 60 А номинала, а заявленная мощность (по меньшей мере — на 4 Ом) здесь выше, чем у кого-либо ещё. Думаю, понятно, что такой набор качеств под силу только импульсной схемотехнике. Впрочем, авторы разработки всё же привлекли для участия в «проекте» вентилятор. Забегая вперёд, скажу, что в ходе испытаний он так и не включился, так что о его шумности судить не могу. Компоновка необычная: под интерфейс (с одной стороны) и регулировки (с другой) задействованы обе длинные стенки корпуса, необычная компактность усилителя заставила искать и необычные конструктивные решения. Диаметр сильноточных зажимов 8,3 и 5,2 мм. Усилитель может работать с двумя входами (задействованы входы A). Диапазон перестройки фильтров широкий, но необычный. Частота среза перестраивается в пределах от 50 до 200 Гц либо от 2,5 до 10 кГц. То есть можно работать по схеме «Фронт + Сабвуфер» или «Фронт + Тыл», либо подключить двухполосный фронт поканально. Басовый регулятор не предусмотрен — наверное, ставить было уже некуда.

Вот вам коварство «D-классов»: при рекордной компактности Kenwood побил рекорд мощности (в этом тесте), принадлежавший усилителю почти втрое большего объёма. Уровень шумов оказался совсем невысоким: основная помеха широкополосного класса D располагается существенно выше по частоте, нежели у басовых усилителей (в данном случае это 350 Гц), и взвешивающий фильтр A обеспечивает большое подавление на этой частоте. Ширина полосы поверху, конечно, ограничена, но если вы хотите «обмануть» выходной (пассивный) фильтр усилителя, поищите 8-омную акустику — на ней верхняя частотная граница сместится до 26 кГц (-1 дБ). Осциллограмма воспроизведения меандра (20 кГц) выглядит примечательно. Большой размах объясняется тем, что при измерении мы фиксируем ток потребления (8 А), а тут КПД выше. Синус — потому, что полоса такого усилителя ограничена существенно более резко, нежели у класса AB. А зубцы — это те самые 350 кГц, осциллограф не умеет «взвешивать» компоненты сигнала. При работе на ёмкость потребляемый ток всё же повышается на 10%, а зубцы становятся меньше — увеличивается фильтрующая ёмкость.

Частота среза фильтра ВЧ меняется от 49,3 до 204 Гц либо от 2,40 до 9,62 кГц. Крутизна от 11,6 до 11,9 дБ/окт. Для фильтра НЧ мы получили один диапазон 50,9 — 213 Гц, второй 2,25 — 9,83 кГц. Крутизна спада везде 11,5 — 11,6 дБ/окт. Так что фильтры сделаны так же честно, как и всё прочее.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 153/203
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,016/0,055
  • Входная чувствительность, В 0,26 — 6,1
  • Отношение сигнал/шум, дБА 98,5
  • Переходное затухание (Л-П/Ф-Т), дБ 85/82
  • Диапазон частот (+0/-1дБ), Гц 11 — 18400
  • Скорость нарастания сигнала на выходе, В/мкс 4,4
  • Ток холостого хода, А 2,1
  • Габариты, мм 234 х 191 х 50
