Двухканальные усилители. Audio System M100.2

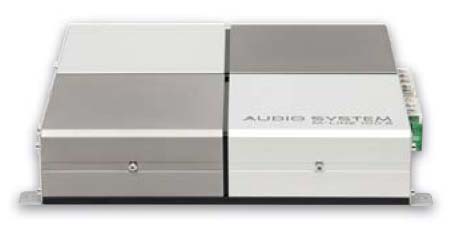

Предложение Customize Your Amplifier может кого-то поначалу поставить в тупик. Это что можно приспосабливать в двухканальном усилителе? Дизайнерская находка заключается в том, что четыре квадратных элемента на верхней панели являются съёмными накладками, которые можно расположить в любом порядке, попутно меняя ориентацию логотипа. По умолчанию усилитель комплектуется двумя алюминиевыми и двумя «титановыми» панелями, но отдельно приобретаются накладки чёрные, красные или «золотые». Правда, отводу тепла от корпуса такая конструкция не способствует, но усилитель с номиналом предохранителя 30 А много тепла выделять и не должен. В той же серии M-Line есть ещё менее накачанный двухканальный усилитель (M60.2), а также четырёхканальная модель. Кстати, отмечу, что этот участник в ходе испытаний нагревался по-настоящему. Все сильноточные зажимы принимают кабель до 6 мм в диаметре, в данном случае этого достаточно. Есть гнездо для подключения дистанционного регулятора RTC (при необходимости он приобретается отдельно). Предусмотрена пара прямых линейных выходов. Басовый регулятор действует независимо от выбранного фильтра и призван обеспечить аккуратный подъём до 6 дБ на 45 Гц. Фильтры ВЧ и НЧ регулируются отдельно, но диапазон перестройки у них один и тот же — от 45 до 225 Гц.

Мощность на 4-омной нагрузке вполне достойная, понятно, отчего корпус усилителя греется. С переходом на 2 Ом мощность возрастает лишь на 36%, похоже, что блок питания мог быть немного мощнее. Диапазон регулирования чувствительности вполне достаточный, хотя нижняя граница определённо могла быть «погрубее». Уровень шумов на пределе нормы, но всё же не ниже его. На АЧХ сохраняется неустранимый подъём с максимумом на 21 Гц, но он меньше 1 дБ, и драматизировать по этому поводу не будем. На меандре вы можете видеть составляющую частотой 180 Гц и размахом 10%. При подключении ёмкостной нагрузки ток потребления возрастает как минимум вдвое, и тут же срабатывает защита. Нам удалось её обхитрить, установив защиту источника питания на тот же порог. Что мы получили, вы видите на второй осциллограмме, размах высокочастотной составляющей достигает 70%.

Басовый регулятор честно добавляет 6 (ну, 6,1) дБ на 47,2 Гц. Частоту среза фильтра НЧ вы можете перестроить в пределах от 45,7 до 193 Гц, форма кривой если и меняется, то не сильно, крутизна спада заключена в пределах от 11,8 до 12,0 дБ/окт. Фильтр ВЧ перестраивается от 48,4 до 217 Гц, но крутизна меняется существенно — от 11,7 до 7,9 дБ/окт.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 94,1/128
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,036/0,087
  • Входная чувствительность, В 0,11 — 5,2
  • Отношение сигнал/шум, дБА 90,5
  • Переходное затухание, дБ 75,5
  • Диапазон частот (+0,8/-1дБ), Гц 3,5 — 46300
  • Скорость нарастания сигнала на выходе, В/мкс 12
  • Ток холостого хода, А 0,7
  • Габариты, мм 233 х 225 х 52

  • Источник: Журнал «Автозвук»
