Активные корпусные сабвуферы. Prology ATB-1200

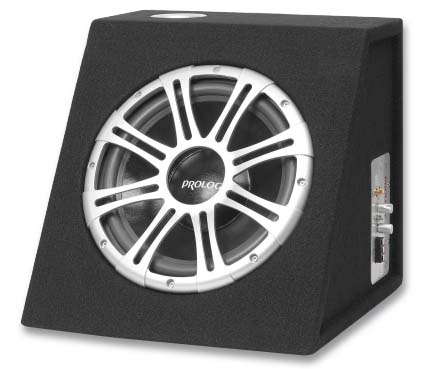

Отделка ящика самая ходовая и практичная: карпет гасит колебания панелей, защищает их от сколов и при этом, будучи чёрным, мало пачкается. Форма тоже обычная: призма имеет в сечении трапецию, один из углов которой прямой. Вот только в данной конструкции вертикальной является задняя стенка, передняя наклонена к вертикали на 30 градусов. Кроме того, порт смотрит вверх, как дыхало у дельфина. Диаметр трубы 60 мм, по всем канонам для 12-дюймовой головки этого маловато. Толщина стенок ящика 19 мм. Пластиковая защита головки сделана основательно, ожидать от неё излишней «разговорчивости» не следует. Диффузор головки изготовлен из целлюлозы, подвес из вспененного полимера (20 мм). Усилитель находится на правой боковой стенке, при виде на головку спереди, его радиатор смотрит внутрь корпуса. Зажимы питания принимают «вилочку» шириной до 8,5 мм. За регулировку усиления и частоты среза фильтра (60 — 150 Гц) отвечает пара удобных регуляторов (удобство — это и плюс, и минус сразу). Предусмотрен ещё и переключатель переворота фазы — опция нехитрая, однако при инсталляции полезная.

При работе в наиболее широкой полосе (фильтр НЧ на максимум) неравномерность АЧХ в салоне наивысшая, похоже, что фильтр имеет высокую добротность. С уходом на нижнюю границу диапазона перестройки добротность фильтра падает, и низкодобротная характеристика удачно сочетается с АЧХ самого сабвуфера. Очевидно, что при промежуточной частоте настройки фильтра неравномерность можно будет снизить, а пока она не столь низкая, как хотелось бы.

Звуковое давление не самое высокое (хотя и не самое низкое, если уж честно). Но тут действует обычное правило: хотите, чтобы громко, не ищите малогабаритных ящиков, а здесь-то ящик как раз компактный. Нелинейные искажения по сравнению с остальными одноклассниками повышены. Чувствительность усилителя в положении на максимум слишком высокая, впрочем, диапазон перестройки вполне достаточный.

  • Мощность усилителя (по данным изготовителя), Вт RMS 120
  • Тип оформления ФИ
  • Неравномерность АЧХ в салоне (25 — 80 Гц), дБ 10,2
  • Максимальное звуковое давление, дБ (КНИ, %) 106 (10)
  • Средний КНИ (96 дБ, 50 – 125 Гц), % 1,81
  • Входная чувствительность, В 0,03 — 6,2
  • Ток холостого хода, А 0,70
  • Габариты (Ш х В х Г), мм 380 х 377 х 394
  • Внешний объём ящика, л 37,5



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
