Активные корпусные сабвуферы. Alpine SWE-3200

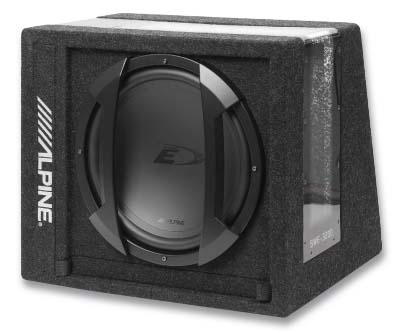

Довольно обычное оформление выглядит празднично благодаря угловому окну из оргстекла на верхней и правой стенках. Необычна толщина панелей 24 мм — очевидно, разработчики стремились решить проблемы вибраций раз и навсегда. Передняя стенка вертикальная, сзади угол при основании 75 градусов. Размеры щелевого порта 345 х 27 мм, в состоянии поставки он закрыт заглушкой (вы её можете увидеть в нижней части передней панели), Alpine тоже может быть и ЗЯ, и ФИ. Вторая заглушка (под фирменным логотипом) скрывает доступ к регулировкам усилителя. Здесь используется серийный двухканальный (!) усилитель PMX-T320, персонально для данного сабвуфера изготавливается только панель интерфейса. Естественно, усилитель может работать не только с фильтром НЧ, но и в широкой полосе, а также с фильтром ВЧ. Если последняя опция в работе с сабвуфером бесполезна, то широкополосный режим можно выбрать при использовании фильтров головного устройства. Жаль только, что при открытом доступе к регулировкам ящик перестаёт быть полностью закрытым. Буст ступенчатый, правда на два положения: 6/12 дБ на 50 Гц. Фильтр тоже фиксированный, частота среза 80 Гц. Диффузор головки защищают две широкие пластиковые скобы. Используется головка SWE1244E с составным диффузором (сверху полипропилен, снизу целлюлоза) и 20-миллиметровым резиновым подвесом.

Звуковое давление не выше среднего, хотя при такой мощности усилителя и это немало. Диапазон регулировки чувствительности вполне разумный. По величине нелинейных искажений (в смысле по их малости) Alpine далеко обошёл всех «коллег», и в этом, разумеется, заслуга серийной головки серии E-type.

При отключённом фильтре НЧ можно частоту сопряжения с фронтами выбрать в области 100 — 150 Гц. Можно, конечно, и ниже, просто настройка внешнего фильтра должна быть соответствующей. В ФИ варианте корпуса (фильтр включён) АЧХ как будто обрезана ножом, неравномерность (см. таб.) самая низкая в группе. Рекомендуемая частота сопряжения с фронтом 90 Гц. В варианте ЗЯ перераспределяются уровни в полосах 25 и 31,5 Гц, и неравномерность возрастает до 6,6 дБ, так что инсталляция с ФИ кажется предпочтительной. Впрочем, на самом низком басе многое определяется свойствами салона. Басовый буст в ФИ даёт почти ровный подъём в диапазоне от 40 до 80 Гц. В ЗЯ получается похоже, но со спадом, начиная с 50 Гц. В первом положении («Boost 1») сохраняется довольно музыкальная форма АЧХ с неравномерностью 7,2 дБ для ЗЯ и 7,6 дБ для ФИ. Для иллюстрации мы приводим «Boost 1» в ФИ и «Boost 2» в ЗЯ.

  • Мощность усилителя (по данным изготовителя), Вт RMS 150
  • Тип оформления ФИ/ЗЯ
  • Неравномерность АЧХ в салоне (25 — 80 Гц), дБ 3,8
  • Максимальное звуковое давление, дБ (КНИ, %) 112 (10)
  • Средний КНИ (96 дБ, 50 – 125 Гц), % 0,390
  • Входная чувствительность, В 0,22 — 4,4
  • Ток холостого хода, А 0,4
  • Габариты (Ш х В х Г), мм 411 х 393 х 451
  • Внешний объём ящика, л 60,4

  • Источник: Журнал «Автозвук»
