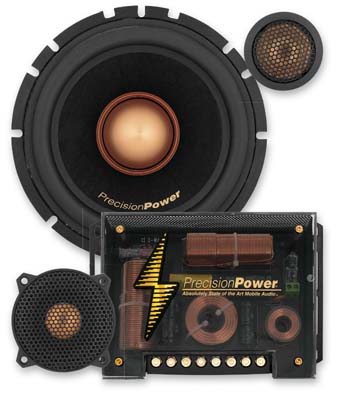

Трехполосная компонентная акустика. Precision Power PC3.65C

Диффузор басовой головки изготовлен из композитного материала: это целлюлоза с добавкой волокон кевлара, на её нижнюю часть нанесён слой вспененного полимера (предположительно полиуретана). В центре звуковой катушки находится фазовыравнивающее тело, которое обычно называют «пулей», только здесь это, скорее, снаряд небольшого калибра, поскольку диаметр его 50 мм. Такого же «зенитного» калибра и звуковая катушка, разумеется. Алюминиевый «снаряд» омеднён, как, кстати, и все детали конструкции, которые без этого были бы «белого металла». Словом, акустика выполнена очень тщательно и выглядит нарядно. Подвес несколько шире обычного — 13 мм. Номинальный калибр среднечастотника 2,5 дюйма, в миллиметрах это примерно 65. Здесь диффузор изготовлен из чернёной алюминиевой фольги, центральный колпачок тоже меднёный. Ширина подвеса 5 мм. Диаметр катушки обычный, дюймовый, что при таком калибре головки как раз и необычно. Магнитная система обращённая, неодимовые магниты помещены внутрь катушек, снаружи лишь магнитопровод. Корпус отлит из очень современного пластика PPS (полифениленсульфид), одного из немногих с кристаллической структурой. Резонансов в полосе звуковых частот у басовой головки почти нет, а для «серединки» поднимать вопрос о звонкости даже и смысла не имеет. Ширина подвеса НЧ-динамика 13 мм. Уплотнительного кольца у вуфера нет, у «серединки» кольцо есть, и даже высокое, но это не имеет значения, поскольку защитная решётка установлена на клей, головка рассчитана только на установку «снаружи». Контактные зажимы у басовой головки винтовые, такие обычно бывают на кроссоверах, у СЧ-головки это обычные «лопаточки». Способ прокладки проводов к катушке у басовика — третий, для «серединки» хватило и второго. У неё, кстати говоря, каркас звуковой катушки снабжён отверстиями для вентиляции катушки. Мембрана твитера представляет собой обратный купол (25 мм) из алюминия. В составе монтажных принадлежностей предусмотрены корпуса для установки на поверхность с разворотом оси на 20/45 градусов.

В кроссовере две катушки из четырёх снабжены железными сердечниками, один конденсатор из четырёх — полиэфирный. Формула кроссовера радует своей принципиальностью: II + (II+ II) + II. В цепи защиты пищалки тоже последовательно включены галогенка и PTC. Это что, тренд? Я как-то упустил... Аттенюатора нет. Предусмотрен переключатель, отключающий сразу два нижних фильтра, и это, разумеется, правильно. Не очень правильно то, что кнопка переключателя выведена наружу: даже кратковременная подача на «серединку» нефильтрованного сигнала может создать для неё условия, неидеально совместимые с жизнью.

Меди в соло на ударных многовато, и в нашей «инсталляции» с этим ничего не поделать, в реальной жизни можно будет установить уровень верха подбором расстояния до пищалки. Бубен громкий и крупный, но музыкальности ему несколько недостаёт. А вот хай-хэт звучит ясно и красиво. Рояль представляется похожим на облако, ему не хватает отчётливости на низах. Притом что низов не очень много. Хотя, с другой стороны, контрабас достаточно отчётлив и музыкален. У басовой «бочки» неплохо получается щелчок, но «тела» у неё немного. А вот рабочие барабаны, как по динамике, так и по тембру послезвучий пластика, вполне узнаваемы. Собранность мужского вокала не наивысшая, однако достойная, если не станете нажимать на аудиофильские записи, поводов для критики, скорее всего, и не найдёте. Интонации иногда скрадываются, открытости на голосовой середине порой маловато. В женском вокале чувствуется нажим на шипящие и менее заметный — на свистящие. Скрипки подробные и пластичные, они лишь изредка демонстрируют излишнюю подвижность.

Расчётное значение силового фактора басовой головки 7,39 (прописью: семь целых и тридцать девять сотых) Тл м, неодим поработал на славу. Это притом что масса подвижной системы в точности такая же, как у предыдущего участника — 14,5 г. Естественно, у баса просто обязана быть высокая чувствительность (90 дБ по расчётам). И точно в той же мере электрическая и полная добротность обязана быть низкой. Прямо сейчас можно посмотреть в таблицу параметров Тиля — Смолла: при такой полной добротности единственным приемлемым оформлением для вуфера является фазик, в ЗЯ или free air басовые возможности будут ограничены вследствие раннего (хотя и пологого) спада АЧХ. Параметры СЧ-головки мы определяли по сокращённой схеме, вследствие недоступности диффузора метод дополнительной массы не работает, а отламывать решётку мы не решились. А что, можно было? Хотя, как стало ясно из последующих измерений, «серединка» по отдаче уступает басовой головке не так уж и много. Нелинейные искажения на басах слегка повышены, хотя тут сказался и ранний спад АЧХ на басах.

В объёме двери полная добротность басовой головки 0,293, и по расчётам нижняя частотная граница попадает на 198 Гц. (По измерениям всё оказалось не столь запущено.) Баттервортовская добротность достигается в ЗЯ 1,4 (!) л, частота среза при этом снижается лишь до 160 Гц. По всей видимости, лучше будет изначально не исключать вариант устройства фазоинвертора. У СЧ-головки добротность тоже невысокая. Эквивалентный объём нам остался неизвестным, но сделаем обоснованное предположение, что это около 0,9 л. Тогда баттервортовская добротность будет достигнута в ЗЯ 0,85 л при нижней граничной частоте 162 Гц. В объёме 3 л получим добротность 0,573 и граничную частоту 166 Гц. Сказано — ящик любой.

  • Допустимая мощность (по данным изготовителя), Вт 100
  • Диапазон воспроизводимых частот, Гц (-3 дБ) 105 — 13500
  • Чувствительность, дБ/Вт (1м) (150 — 15000 Гц) 90,5
  • Средний коэффициент нелинейных искажений (90 дБ (1 м), 160 — 4000 Гц), % 0,960
  • Коэффициент нелинейных искажений (90 дБ (1 м), 80 — 125 Гц), % 2,75

  • Источник: Журнал «Автозвук»
