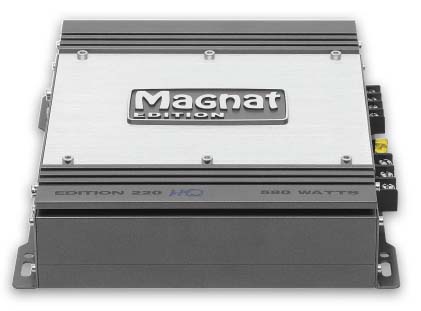

Двухканальные усилители. Magnat Edition 220

При знакомстве с самым демократичным участником в группе обычно осматриваешь его особенно внимательно — на чём сэкономили? Да, внешняя отделка Edition 220 не поражает оригинальностью, но в конечном итоге на звук это не влияет. Серая окраска корпусных деталей отличается завидной практичностью, а верхняя серебристая крышка оживляет внешний вид в достаточной мере и без передоза. Судя по номиналу предохранителя (20 А), ожидать от этого усилителя солидных показателей мощности не приходится, впрочем, в сегодняшней группе это относится к большинству участников. Ширина зажимов «силы» 12 мм, выходные зажимы принимают «вилочки» шириной до 8,5 мм. Как мы говорим, «стандарт». Оснащение обычное: полный комплект фильтров с диапазоном перестройки частоты среза от 40 до 300 Гц, басовый регулятор с максимальным подъёмом 12 дБ на классической частоте 45 Гц и пара линейных выходов. Басовый регулятор не работает при включённом фильтре ВЧ. В качестве бонуса предусмотрен мостовой режим работы с одним входом. Не думаю, что как сабвуферный усилитель Edition 220 устроит всех, но если акустика фронта у вас остаётся работать с усилителями головного устройства, то сабвуферных возможностей этого аппарата может оказаться достаточно.

Выходная мощность не так чтобы высокая, но это, как вы увидите, типичное явление среди нынешних одноклассников. По части нелинейностей или диапазона перестройки чувствительности вопросов не возникло, но уровень шумов несколько выше, чем нам бы хотелось. На АЧХ имеет место неустранимый басовый подъём (0,7 дБ на 45 Гц), что в сегодняшней группе не редкость. Удивительно лишь, что этот подъём проявляется только при включённом фильтре НЧ, тогда как регулятор, напомню, работает и в широкополосном режиме. При подключении нагрузки ёмкостного характера в выходном сигнале (меандр 20 кГц) появляются незначительные затухающие колебания частотой около 500 кГц, ток потребления возрастает на 30%.

Максимальный подъём баса 12,3 дБ на 44,9 Гц, попадание в спецификацию почти идеальное. Фильтры высокодобротные, эффективная крутизна спада меняется от 12,1 до 12,3 дБ/окт., то есть почти не меняется. У фильтра ВЧ даже без «почти» 12,2 дБ/окт., и баста. Диапазон перестройки фильтра НЧ 53,8 — 372 Гц, для фильтра ВЧ мы получили диапазон от 43,5 до 316 Гц.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 44,2/67,3
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,014/0,017
  • Входная чувствительность, В 0,41 — 4,2
  • Отношение сигнал/шум, дБА 89
  • Переходное затухание, дБ 78
  • Диапазон частот (+0/-1дБ), Гц 8,8 — 96100
  • Скорость нарастания сигнала на выходе, В/мкс 11
  • Ток холостого хода, А 0,3
  • Габариты, мм 193 х 236 х 58



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
