Двухканальные усилители. Hertz HE2

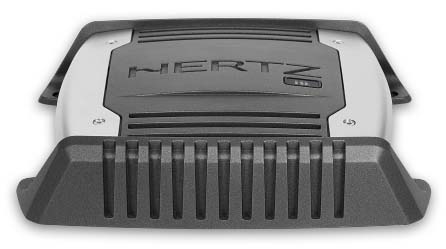

Солидный литой корпус накрывает усилитель, как бронёй — в условиях работы «нашей» техники это нелишне. О том, что боковые серебристые накладки изготовлены из пластика, ни за что не догадаться, пока их не снимешь. Кстати, в таблице приведены габариты усилителя по «отпечатку». Можно предположить, что при таком исполнении корпуса и ожидаемой нефантастической мощности (номинал предохранителя 20 А) перегрев аппарату не грозит даже в условиях операции «Буря в пустыне». Изолированные зажимы питания готовы принять клеммы шириной до 13 мм, максимальная ширина клемм для выходных зажимов 8,5 мм. Предусмотрен разъём для подключения усилителя к выходам высокого уровня головного устройства. Частота среза фильтров устанавливается одним и тем же регулятором, диапазон перестройки от 40 до 400 Гц. Кроме наиболее традиционных применений, возможностей фильтров во многих случаях хватит для подключения баса либо, наоборот, СЧ/ВЧкомбинации трёхполосной системы. Басового регулятора нет, это традиция.

Частота среза фильтра НЧ меняется в пределах от 46,3 до 393 Гц, крутизна спада при этом остаётся постоянной — 11,3 дБ/окт. У фильтра ВЧ крутизна меняется чуть более заметно, но тоже сохраняется в резонных пределах: 11,3 — 12,2 дБ/окт. Диапазон перестройки частоты 47,2 — 429 Гц. Словом, нормальные фильтры для использования в традиционной схеме и даже за её пределами.

Выходная мощность примерно такая же, как у предыдущего участника, то есть в общем невысокая. Однако с переходом на нагрузку 2 Ом мощность подрастает на 61%, что свидетельствует о серьёзных резервах источника питания. Основные измеренные параметры выглядят достаточно солидно, правда величина частотного диапазона усилителя могла быть чуть шире. При подключении ёмкостной нагрузки изменения тока потребления с трудом удаётся отследить, изменения в сигнале вовсе не отслеживаются, запас устойчивости здесь отменный.

  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 52,6/84,5
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,023/0,032
  • Входная чувствительность, В 0,29 — 4,9
  • Отношение сигнал/шум, дБА 92,2
  • Переходное затухание, дБ 66,5
  • Диапазон частот (+0/-1дБ), Гц 16 — 22600
  • Скорость нарастания сигнала на выходе, В/мкс 8,2
  • Ток холостого хода, А 0,75
  • Габариты, мм 287 х 266 х 54



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
