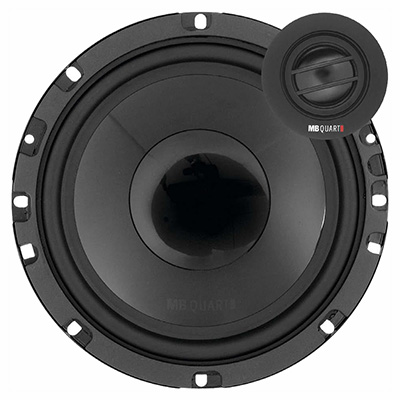

Компонентная акустика 6 дюймов. MB Quart ONX 216

НЧ-динамик:

Диффузор вогнутый полипропиленовый, блестящий, средней глубины. В центре — вогнутый колпачок из того же материала диаметром 60 мм.

Подвес шириной 9 мм.

12 отверстий различной формы, пластиковое декоративное кольцо.

Корзина стальная штампованная, 6 спиц с рёбрами жёсткости, окрашена эмалью.

Магнитопровод вентилируемый, с сеточкой в отверстии.

Магнит ферритовый диаметром 90 мм в защитном кожухе.

Звуковая катушка диаметром 1 дюйм, выводы пришиты к центрирующей шайбе.

Центрирующая шайба текстильная с пропиткой, 4 гофра.

Разновеликие клеммылопаточки (2,5 и 5 мм) смонтированы на отгибе корзины.

ВЧ-динамик:

Вместо сетки — защитная решётка с двумя спицами.

Вогнутый титановый купол диаметром 28 мм.

Выводы — гибкие проводники длиной 10 см с лопаточками «мама».

Кроссовер:

Фильтр только для пищалки, зато 2-го порядка с нелинейной защитой, регулировкой уровня (-3, 0, +3 дБ) и стабилизацией импеданса. Катушка без сердечника.

Габариты 70 х 120 х 32 мм.

Принадлежности:

Защитные сетки штампованные с мелкими круглыми отверстиями. Солидный набор крепёжных деталей для пищалок.

Звук:

Диапазон от среднего баса до верхних частот акустика отыгрывает ровно, с натуральными тембрами и хорошей детальностью. При установке аттенюатора в положение +3 дБ звучание становится агрессивным, с металлическими нотками. Положения 0 и -3 дБ дают вполне нейтральное звучание. Перегрузочная способность хорошая, динамика передаётся отлично. Весьма широкая диаграмма направленности вплоть до самых высоких частот.

Одна из самых интересных (в хорошем смысле) АЧХ этого теста. Несмотря на упрощённый кроссовер, совместная работа излучателей организована идеально. По оси излучения верхнее положение аттенюатора, действительно, проигрывает среднему, зато именно в такой позиции обеспечивается невиданная «угловая» АЧХ. Отдача пищалки стремительно падает выше 19 кГц по оси и удивительным образом не делает этого при работе под углом (вогнутый купол в действии). Нелинейные искажения варьируются от средних (на ВЧ) до феноменально низких (на НЧ).

  • Номинальный импеданс, Ом 4
  • Мощность RMS/максимальная (по данным изготовителя), Вт 50/120
  • Полоса рабочих частот 85 Гц — 19 кГц
  • Чувствительность, дБ/Вт (1 м) 90,5
  • Средний коэффициент нелинейных искажений (90 дБ, 1 м), %
    • 100 — 300 Гц 0,67
    • 300 Гц — 3 кГц 0,297
    • 3 — 10 кГц 0,425

    Параметры мидбасовой головки

  • Масса подвижной системы, г 14,2
  • Силовой фактор, Тл м 4,9
  • Fs, Гц 64
  • Vas, л 11,2
  • Qts 0,64

  • Источник: Журнал «Автозвук»
