Многоканальные усилители. Alpine PDX-V9

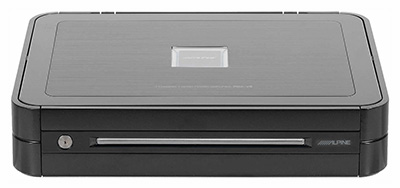

Классический дизайн семейства PDX — компактный чёрный корпус со скруглёнными углами. Можно собрать «этажерку» из нескольких усилителей.

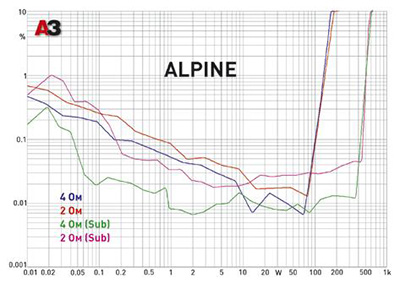

PDX — аппараты особенные, только дрожь на ниспадающей ветви кривой выдаёт, что это не класс АВ и импульсное устройство. Как водится в этой серии, мощность на 4 и на 2 Ом мистическим образом совпадает, превышая заявленное, и без того немалое, значение. Кривая искажений сабвуферного канала больше походит на типичную для класса D, но и здесь искажения завидно низкие, а заявленные полкиловатта на выходе реализуются независимо от импеданса нагрузки.

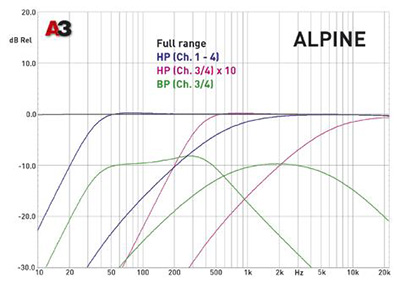

Если усилительная часть PDX реализована виртуозно, про фильтры этого сказать нельзя: крутизна характеристики меняется с изменением частоты среза, это сохраняется и при использовании переключателя «х10». Частота среза ФНЧ в полосовом режиме каналов 3 и 4 определяется регулятором ФВЧ каналов 1 и 2 (без множителя), со всеми вытекающими. Для иллюстрации приведены АЧХ полосового фильтра в самом низком и самом высоком диапазоне.

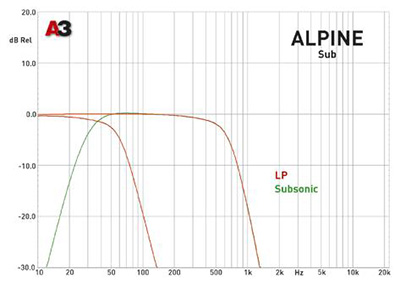

Вот в сабвуферном канале с фильтрами — полная благодать. ФНЧ 4-го порядка (с немного необычной, но стабильной формой АЧХ) перестраивается от 53 до 580 Гц, в нижнем положении регулятора сабсоника его частота среза действительно уходит куда-то к нулю герц, в верхнем положении — составляет 22 Гц. Крутизна здесь — тоже 24 дБ/окт.

  • Максимальная мощность основных каналов (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 131/137
  • КНИ основных каналов (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0073/0,019
  • КНИ основных каналов (1 кГц, P = 1 Вт, 4 Ом/2 Ом), % 0,052/0,082
  • Максимальная мощность канала сабвуфера (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 512/513
  • КНИ канала сабвуфера (100 Гц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0090/0,027
  • Входная чувствительность (основные каналы/канал сабвуфера), В 0,18 — 4,1/0,40 — 8,1
  • Отношение сигнал/шум, дБА 90
  • Габариты (Д х Ш х В), мм 192 (с разъёмами 215) х 257 х 52



  • У нас в каталоге:




    Источник: Журнал «Автозвук»
