Недешёвые четырёхканальные усилители. Alpine PDX-F4

Alpine PDX-F4

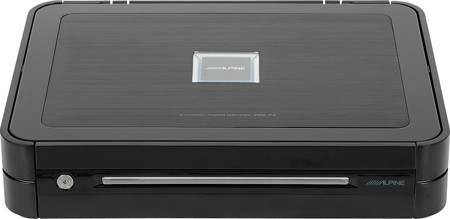

Компоновка аппарата стандартная, то есть стандартная для Alpine PDX… Солидный корпус-«таблетка», габариты которого одинаковы для всей серии. Усилители можно собирать в «этажерку», для этого в корпусе предусмотрены сквозные отверстия, закрытые съёмной пластиковой рамкой. На крышке — светящийся логотип.

Органы управления закрыты съёмной накладкой. Отворачиваем винт и смотрим:

Набор регулировок в каждой паре каналов одинаков, расположение — «двухэтажное»

Cлева направо:

• Регулятор чувствительности без разметки, отмечены положения 0,5 В и Nom

• Переключатель режима кроссовера (линейно, ФВЧ, ФНЧ)

• Регулятор частоты среза фильтра размечен от 30 до 400 Гц, весьма подробно на низкочастотной половине диапазона и более схематично на верхнем краю

• Световод при установленной крышке подсвечивает полупрозрачную полоску вдоль неё. Выглядит шикарно

• Сделанная по уму колодка питания: два мощных ножевых контакта для плюса и минуса и маленькое гнездо для провода Remote. Гнездо исключает переполюсовку — для этого нужно быть или Гераклом, или идиотом…

• Предохранители 2 х 30 А — в классе D это предполагает немалую мощность

• Фирменные колодки для подключения акустики. Здесь переполюсовать её можно одним движением руки — неоценимое удобство при настройке системы.

• Входные гнёзда оказались на одной панели с выходными и силовыми, но отнесены в сторонку — от греха подальше

  • Мощность по заявке (4/2 Ом), Вт 100/100
  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 105/113
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0038/0,0035
  • Коэффициент нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,0043
  • Входная чувствительность, В 0,28 — 4,9
  • Отношение сигнал/шум*, дБА 80
  • Габариты (Д х Ш х В), мм 257 х 192 х 52
  • *По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.

Мудрёная схема управления питанием, при которой на разной нагрузке максимальная мощность оказывается почти одинаковой — одна особенность усилителей серии PDX F. Фантастически низкие искажения всюду, кроме мощностей, приближающихся к максимальной — другая особенность.

Фильтры 2-го порядка, частота среза по факту регулируется от примерно 33 Гц до обещанных 400. Сделаны фильтры явно из расчёта использования в схеме «фронт + саб». Никаких полосовых режимов, идея, видимо, такова: если этот усилитель в системе один — значит, другой схемы и быть не может. А если их несколько, система наверняка сложная, поканальная, следовательно, процессорная, тогда фильтры надо вовсе отключать. А при отключённых фильтрах, обратите внимание, полоса пропускания усилителя становится весьма широкой, спада по краям диапазона нет (снизу) или почти нет (сверху). Таким не каждый класс АВ может похвастать.

МЁД & ДЁГОТЬ

Вот как надо делать импульсные усилители. Высокая мощность, искажения во всём диапазоне мощностей — предельно низкие по любым меркам. Качественные фильтры рассчитаны на использование лишь в одной конфигурации системы, что, несомненно, сделано сознательно. Удобно реализовано подключение усилителя, но для крепления крышки регуляторов лучше бы применить невыпадающий винт. Это был дёготь, если что.




У нас в каталоге:




Источник: Журнал «Автозвук»
