Недешёвые четырёхканальные усилители. ESX VE1200.4

ESX VE1200.4

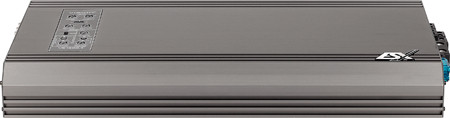

Компоновка усилителя стандартная, дизайн отличается суровой красотой. Алюминиевый тёмно-серый корпус со скошенными верхними гранями напоминает то, что у нас на запасном пути… Оснащение аппарата — тоже самое боевое. Набор регулировок в каждой паре каналов индивидуальный, в соответствии со специализацией: фронт (каналы 1 — 2) и тыл (каналы 3 — 4).

Сверху, каналы 1 — 2:

• Раздельные (!) регуляторы сдвига фазы в каждом канале. Ничего себе...

• Переключатель обхода фазовращателя

• Регулятор частоты среза ФВЧ размечен от 10 Гц до 1 кГц

• Регулятор чувствительности размечен от 0,15 до 9 В, дополнительно отмечен уровень 0,4 В

Сверху, каналы 3 — 4:

• Переключатель режима кроссовера (ФВЧ, линейно, полосовой)

• Регулятор чувствительности размечен от 0,15 до 9 В, дополнительно отмечен уровень 0,4 В

• Переключатели режима «стерео — моно» (для ФНЧ и ФВЧ раздельные) одновременно изменяют крутизну фильтров с 12 до 24 дБ/окт. Проще говоря, в режиме «моно» фильтры включаются последовательно

• Регулятор частоты среза ФНЧ размечен от 40 Гц до 4 кГц «одним куском», настройка в нижней части диапазона «растянутая», в верхней — довольно грубая

• Регулятор частоты среза ФВЧ размечен от 10 Гц до 2,5 кГц на тех же условиях

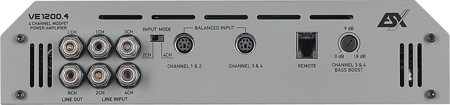

• Разъёмы RCA — четыре входа и два линейных выхода

• Переключатель режима входов

• Разъёмы балансных входов для каждой пары каналов (mini-DIN)

• Разъём выносного регулятора уровня тыловых каналов (регулятор входит в комплект)

• Регулятор бас-буста для каналов 3 — 4. На верхней панели не вписался…

• Два «больших» вилочных предохранителя по 60 А

• Все соединения выведены на закрытые колодки с винтами под шестигранник. Питание принимает провод диаметром до 9 мм, Remote и акустика — до 6 мм

  • Мощность по заявке (4/2 Ом), Вт 125/225
  • Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 125/221
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,019/0,033
  • Коэффициент нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,061
  • Входная чувствительность, В 0,22 — 7,9 В
  • Отношение сигнал/шум*, дБА 81
  • Габариты (Д х Ш х В), мм 500 / 545 х 258 х 60
  • *По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.

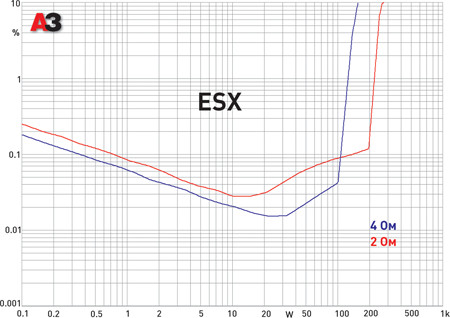

При умеренных искажениях ESX даёт изрядной копоти на любой нагрузке, при этом на 2-омной копоть возрастает на 77%, это значит, что в мостовом включении усилитель не даст затосковать никакому сабвуферу.

В каналах 1 и 2 работает ФВЧ. Только ФВЧ, зато — всегда, нижний предел частоты среза составляет 12 Гц, верхний — 1100 Гц. Добротность фильтра пониженная и стабильная. В каждом из каналов этой группы можно ввести сдвиг фазы, максимальное значение сдвига (выше 50 Гц) близко к 180 градусам. Или равно им.

В каналах 3 и 4 жизнь веселее: ФВЧ такой же, но пределами частоты среза 15 Гц — 2,2 кГц, в дополнение к нему можно включить ФНЧ, он более высокодобротный, частота среза от 45 до 4900 Гц. Максимально широкая настройка полосового фильтра получается 15 Гц — 4,9 кГц. Фильтры 4-го порядка получаются последовательным включением фильтров 2-го порядка, частоты среза остаются такими же, но по уровню -6 дБ.

МЁД & ДЁГОТЬ

Мощность — наисолиднейшая, могучая кроссоверная секция даёт возможность строить как «классику» («фронт + саб»), так и поканальный фронт, но здесь есть засада: предел частоты среза ФВЧ в каналах 1 и 2 для большинства пищалок недостаточен, вот 2,5-полосная схема реализуется без ограничений. Раздельные фазовращатели — это аналоговый временной корректор, а балансные входы обеспечивают максимальную помехозащищённость системы.


Источник: Журнал «Автозвук»
