Многоканальные усилители. Revolt DS 580



Revolt DS 580

Каналы Основные Сабвуфер
Класс усиления D D
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт 80/125 260/400
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт 102/153 205/345
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), % 0,042/0,084 0,058/0,074
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,044
Входная чувствительность, В 0,24 — 4,52 0,34 — 7,2
Отношение сигнал/шум*, дБА 88 86
Габариты (Д х Ш х В), мм 256/303 х 175 х 58
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

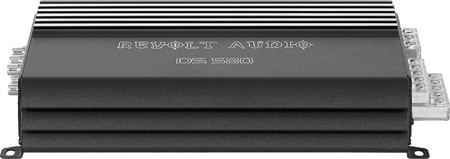

Компоновка традиционная — алюминиевый цельнотянутый профиль, стальное дно. С одного конца входы и регулировки, с другого — все сильноточные соединения.

ЛЕВАЯ ГРУППА РЕГУЛЯТОРОВ

Основные каналы оснащены одинаково:

• Регулятор частоты среза ФВЧ размечен от 50 до 250 Гц

• Переключатель обхода ФВЧ

• Регулятор чувствительности

• Линейные входы RCA без коммутации

ПРАВАЯ ГРУППА РЕГУЛЯТОРОВ

Регулировки канала сабвуфера:

• Регулятор чувствительности

• Фазовый корректор

• Разъём для подключения выносного регулятора усиления канала сабвуфера (в комплекте)

• Двухцветный индикатор включения и статуса

• Плавный бас-буст (до +18 дБ) с регулируемой центральной частотой (40 — 100 Гц)

• Регулятор частоты среза ФНЧ размечен от 50 до 250 Гц

• Разъёмы RCA линейных входов

• Двухэтажная винтовая колодка для подключения акустики принимает провод диаметром до 5 мм

• Винтовая колодка принимает провод питания диаметром до 9 мм, Remote — до 5 мм

• Предохранитель внешний на 60 А

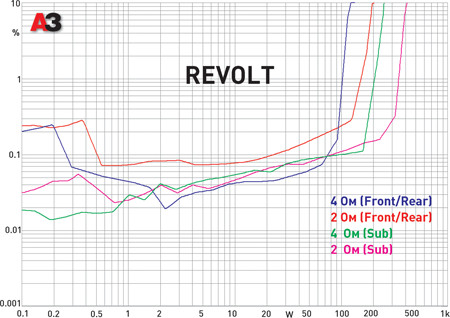

Кривые искажений — типичные для импульсных усилителей, при этом по абсолютной величине КНИ надо признать умеренным, а по меркам класса D — так просто невысоким. Заявки по мощности перевыполнены у широкополосных каналов и немного недовыполнены у сабвуферного.

В основных каналах всё без затей: отключаемый ФВЧ 2-го порядка с низкой добротностью, пределы перестройки частоты среза соответствуют разметке регулятора.

В сабвуферном канале затей хватает: во-первых, ФНЧ здесь 4-го порядка (пределы перестройки по уровню -3 дБ соответствуют заявке), во-вторых, плавный регулятор фазы, в-третьих, не простой бас-буст, а с регулируемой центральной частотой. И снова: регулируемой именно так, как было обещано, от 40 до 100 Гц.

МЁД & ДЁГОТЬ

Мощности в основных каналах существенно выше среднего, в сабвуферном — без излишеств, но тоже достаточно. Оснащение усилителя оптимально для стандартной конфигурации «фронт + тыл + сабвуфер». Для всех других вариантов применения придётся поколдовать с внешним кроссовером или процессором. Зато оснащение сабвуферного канала — козырное.


Источник: Журнал «Автозвук»
