Многоканальные усилители. JBL GTO-5EZ



JBL GTO-5EZ

Каналы Основные Сабвуфер
Класс усиления AB D
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт 50/75 350/500
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт 63/97 380/530
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), % 0,082/0,14 0,032/0,059
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,085
Входная чувствительность, В 0,07 — 1,9 0,06 — 1,7
Отношение сигнал/шум*, дБА 83 84
Габариты (Д х Ш х В), мм 245 х 290/370 х 65
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

Компоновка модернистская. Регуляторы на верхней панели, литой корпус, съёмные защитные крышки разъёмов тоже литые.

Регулятор чувствительности в каждой группе каналов снабжён «пристрелочным» светодиодным индикатором («больше», «меньше», «попал!»). Для настройки в комплекте предлагается диск с тестовым сигналом

• Регулятор частоты среза ФНЧ сабвуфера размечен от 50 до 280 Гц с промежуточными значениями

• Регулятор плавного бас-буста до +12 дБ

• Основные каналы оснащены одинаково

• Переключатель режима кроссовера (ФНЧ — линейно — ФВЧ)

• Регулятор частоты среза ФВЧ размечен от 40 до 220 Гц с промежуточными значениями

• Двухцветный индикатор включения и перегрузки

• Разъём дистанционного регулятора уровня (в комплект не входит)

• Выключатель калибровочного индикатора уровня. Инструкция рекомендует отключить его после настройки, чтобы не отсвечивал

• Переключатель чувствительности сабвуферного канала с тремя положениями. В положении Hi2 подключается эквивалент нагрузки, чтобы «обмануть» встроенный усилитель штатного ГУ

• Переключатели выбора входа для сабвуфера

• Переключатель чувствительности основных каналов выполнен так же, как и в канале сабвуфера

• Пять гнёзд RCA — линейные входы. Для сигналов высокого уровня в комплекте есть переходники

• На днище переключатель системы автоматического включения по низкочастотному сигналу на входе, по умолчанию она включена

• Закрытая двухэтажная колодка для подключения акустики принимает провод до 5 мм в диаметре

• Три вилочных предохранителя по 30 А

• Аналогичная закрытая колодка питания принимает провод диаметром до 9 мм, Remote — до 5 мм

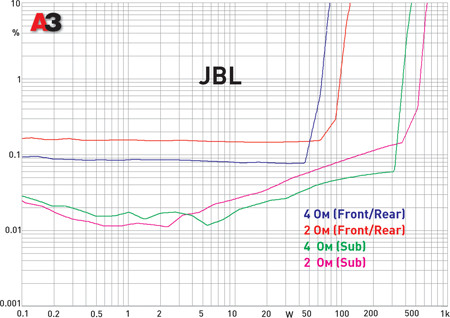

Основные каналы оказались мощнее, чем было обещано, но и по факту их мощность — на уровне средней. Зато сабвуферный канал и заявкой сопровождался серьёзной, и по факту будь здоров какой. Кривая искажений в основных каналах необычная: КНИ от мощности почти не зависит, к сожалению, оставаясь на не самом низком уровне. В сабвуферном канале КНИ заметно ниже, но это оттого, что здесь он измерялся на более низкой частоте.

В основных каналах можно включить или ФВЧ, или ФНЧ с одинаковыми характеристиками (12 дБ/окт., нормальная добротность). Зачем здесь ФНЧ — не очень понятно. Пределы регулировки соответствуют разметке.

В сабвуферном канале работает неотключаемый сабсоник с частотой среза около 13 Гц и узкополосный бас-буст с центральной частотой 41 Гц. ФНЧ 2-го порядка перестраивается в заявленных границах.

МЁД & ДЁГОТЬ

У основных каналов мощности «по норме», правда нелинейностей многовато. Зато сабвуферный канал относится к категории «мало не будет». Фильтры хоть и небогатые, но выполнены точно и правильно. Система калибровки облегчит жизнь начинающим, для модернизации штатных систем «малой кровью» лучшего усилителя не найти.




Посмотреть JBL GTO-5EZ у нас в каталоге



Источник: Журнал «Автозвук»
