Многоканальные усилители. Audio System X-Series X-75.6



Audio System X-Series X-75.6

Каналы Основные Сабвуфер
Класс усиления AB AB
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт 75/90 100/190
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт 88/138 116/182
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), % 0,24/0,29 0,11/0,24
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,59
Входная чувствительность, В 0,15 — 5,9 0,27 — 10,8
Отношение сигнал/шум*, дБА 87 86
Габариты (Д х Ш х В), мм 185/200 х 425/448 х 60
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

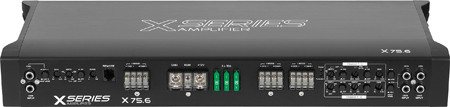

Компоновка синтетическая, от всех взято «самое-самое». Все соединения и органы управления вынесены на переднюю панель (итальянская школа), смонтированные на плате радиаторы выходных транзисторов втиснуты в вентиляционный канал в задней части корпуса (другая итальянская школа), и всё вместе охлаждается четырьмя малогабаритными вентиляторами. Торцы корпуса закрыты мощными пластиковыми законцовками с отверстиями для крепления, днище — стальное. Технологично и элегантно. В левой части корпуса расположены более мощные низкочастотные каналы, в правой — остальные. Источник питания в центре. Оснащение каждой из трёх пар каналов различно.

СЛЕВА НАПРАВО:

• Линейный вход RCA мощных каналов 5 — 6

• Коммутатор входа каналов 5 — 6 (отдельный — общий)

• Регулятор чувствительности (0,2 — 8 В)

• Регулятор частоты среза ФНЧ размечен от 50 до 300 Гц

• Переключатель обхода ФНЧ

• Фазовый корректор

• Разъём дистанционного регулятора усиления

• Угловая винтовая колодка для подключения акустики принимает провод диаметром до 2,5 мм

• Угловая винтовая колодка принимает провод питания диаметром до 9 мм, Remote — до 5 мм

• Три вилочных предохранителя по 30 А

• Угловые винтовые колодки для подключения акустики принимают провод диаметром до 2,5 мм

• Индикаторы включения и защиты

• Неотключаемый ФВЧ каналов 3 — 4 перестраивается от 20 до 200 Гц

• Переключатель обхода ФНЧ

• Регулятор частоты среза ФНЧ размечен от 50 до 250 Гц (с множителем 1 — 5 кГц)

• Переключатель множителя ФНЧ (х1/х20)

• Регулятор чувствительности каналов 3 — 4 (0,2 — 8 В)

• Неотключаемый ФВЧ каналов 1 — 2 перестраивается от 20 до 150 Гц (с множителем 0,8 — 6 кГц)

• Переключатель множителя ФВЧ (х1/х40)

• Регулятор и выключатель фазового корректора FSA в левом фронтальном канале

• Регулятор чувствительности каналов 1 — 2 (0,2 — 8 В)

• Переключатель чувствительности входов

• Переключатель режима входов

• Линейные входы RCA

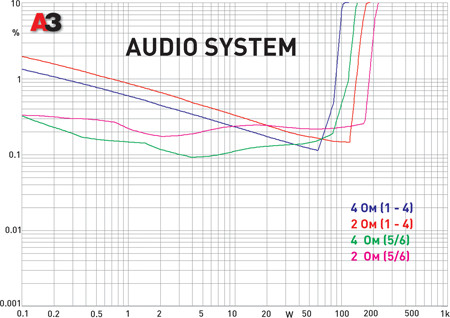

Заявки по мощности в среднем подтвердились, что означает: довольно мощные основные каналы и на первый взгляд относительно скромный сабвуферный. Однако стоп! Сабвуферных-то здесь два, и их можно включить как по отдельности, так и вместе в мост, а это как минимум 350 Вт на 4 Ом. Нелинейностей в основных каналах многовато. В сабвуферных тоже, но там это не так важно.

Фильтры основных каналов любопытные: в паре 1/2 работает неотключаемый ФВЧ с неперекрывающимися поддипапзонами, в паре 3/4 (сдвинуто вниз на 10 дБ для хоть какой-нибудь ясности) — ФВЧ попроще (тоже неотключаемый) и работающий с ним одновременно (то есть как звено полосового фильтра) ФНЧ, тоже двухдиапазонный, но отключаемый. Возможностей у такой конфигурации, как вы понимаете, море разливанное...

В сабвуферных каналах (двух, не забыли?) всё по уму: ФНЧ 4-го порядка (по факту 40 — 300 Гц) и фазовый регулятор. Обратите внимание: ФНЧ можно отключить, тогда в вашем полном распоряжении два мощных широкополосных канала. Во всех каналах с первого по шестой есть небольшой подъём на 35 Гц, зачем (или почему) — не знаем.

МЁД & ДЁГОТЬ

Шесть широкополосных каналов — это готовая породистая трёхполоска на фронт. Или, как обычно, два на сабвуфер, остальные — на фронт. Для такого случая трудно недооценить конфигурацию фильтров, с ними невозможного будет мало. Искажения представляются высоковатыми, такова школа этого бренда. Система FSA — регулировка фазы в одном канале, по существу, решает задачи, обычно возлагаемые на временные задержки.




У нас в каталоге:




Источник: Журнал «Автозвук»
