Многоканальные усилители. Alpine PDR-V75



Alpine PDR-V75

Каналы Основные Сабвуфер
Класс усиления D D
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт 75/100 250/350
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт 108/141 338/366
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), % 0,0077/0,012 0,23/0,29
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,0079
Входная чувствительность, В 0,2 — 5,2 0,46 — 18,4
Отношение сигнал/шум*, дБА 87 87
Габариты (Д х Ш х В), мм 165 х 270 х 51
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

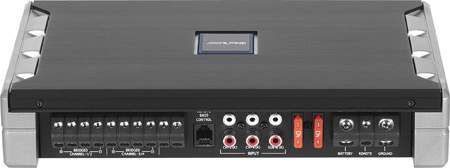

Компоновка неоитальянская, все регуляторы расположены на верхней плоскости литого корпуса под съёмной алюминиевой фальшпанелью. Она же закрывает колодцы для винтов крепления усилителя. Панель надёжно зафиксирована кронштейном и двумя винтами.

ВЕРХНИЙ РЯД РЕГУЛЯТОРОВ

• Основные каналы оснащены одинаково

• Переключатель обхода ФВЧ каналов 1 — 2

• Инкрементальный регулятор частоты среза ФВЧ размечен от 50 до 400 Гц

• Регулятор усиления с фиксацией положения номинальной чувствительности

• Переключатель обхода ФВЧ каналов 3 — 4

• Инкрементальный регулятор частоты среза ФВЧ размечен от 50 до 400 Гц

• Регулятор усиления с фиксацией положения номинальной чувствительности

• Переключатель выбора входа для каналов 3 — 4 (каналы 1 — 2 или отдельный вход)

НИЖНИЙ РЯД РЕГУЛЯТОРОВ

• Регулировки канала сабвуфера

• Неотключаемый сабсоник перестраивается инкрементальным регулятором от 40 Гц до некоего минимума, в инструкции обозначенного как 8 Гц

• Инкрементальный регулятор частоты среза ФНЧ размечен от 50 до 400 Гц

• Инкрементальный регулятор бас-буста на 50 Гц (здесь он зовётся BASS EQ) размечен до +12 дБ

• Регулятор усиления с фиксацией положения номинальной чувствительности

• Переключатель выбора входа (сумма каналов 1 — 4 или отдельный вход)

• Угловая винтовая колодка для подключения акустики принимает провод диаметром до 5 мм

• Разъём для подключения выносного регулятора усиления канала сабвуфера (в комплект не входит)

• Разъёмы RCA линейных входов

• Два «вилочных» предохранителя на 40 А каждый

• Угловая винтовая колодка принимает провод питания диаметром до 9 мм, Remote — до 5 мм

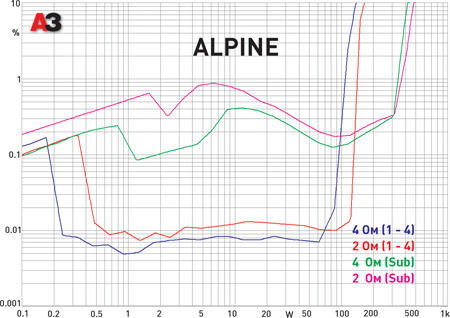

У Alpine есть свои секреты работы с техникой импульсного усиления: в основных каналах немалая мощность сопровождается исключительно низкими искажениями (за исключением милливаттного диапазона, где они тоже, правда, не чрезмерные), в сабвуферном канале средний КНИ выше, но там так можно. При этом измеренная выходная мощность в сабвуферном канале оказалась почти одинаковой для 4 и 2 Ом.

В основных каналах работает отключаемый ФВЧ 2-го порядка с пониженной добротностью и штатными, как на разметке, пределами перестройки частоты среза.

В сабвуферном канале — неотключаемый ФНЧ 4-го порядка (пределы регулировки — как заявлено и нарисовано на корпусе), бас-буст с центральной частотой 48 Гц и сабсоник, у которого верхний предел частоты действительно 40 Гц, а нижний уходит за поле графика.

МЁД & ДЁГОТЬ

Компактный и мощный усилитель с традиционно низкими искажениями. Огорчило спартанское оснащение основных каналов — только ФВЧ, поэтому организовать би-ампинг без дополнительных компонентов нельзя. Разработчики считают всё, выходящее за рамки традиционной схемы «фронт + тыл + саб», прерогативой процессора и имеют что для этого предложить.




У нас в каталоге:




Источник: Журнал «Автозвук»
