Многоканальные усилители. JL Audio XD700/5



JL Audio XD700/5

Каналы Основные Сабвуфер
Класс усиления D D
Номинальная мощность по заявке (14,4 В, КНИ = 1%, 4/2 Ом), Вт 75/100 180/300
Максимальная мощность (12,5 В, КНИ = 1%, 4/2 Ом), Вт 102/161 221/288
Коэфф. нелинейных искажений (1 кГц, P = 0,1 Pmax, 4/2 Ом), % 0,0086/0,013 0,032/0,042
Коэфф. нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,0099
Входная чувствительность, В 0,2 — 9 0,23 — 11,9
Отношение сигнал/шум*, дБА 84 83
Габариты (Д х Ш х В), мм 180 х 260 х 51
*Для основных каналов по стандарту CEA-2006 (относительно 1 Вт выходной мощности).
**Для сабвуферного канала — при подключении одного входа.

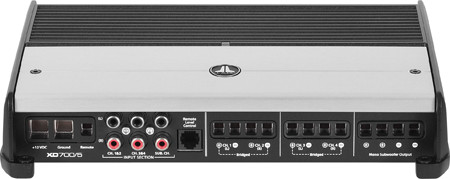

Литой алюминиевый корпус с мелким декоративным ореберением верхней части корпуса. В центре панели — индикатор включения и статуса. Компоновка «фортепианная»: лёгкая съёмная крышка в половину глубины корпуса закрывает не только регуляторы, но и зажимные винты разъёмов. Органы управления скомпонованы эргономично, оснащение каналов различается.

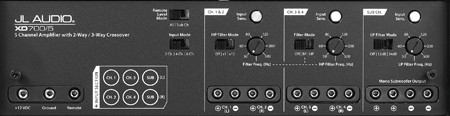

СВЕРХУ

• Переключатель дистанционной регулировки усиления (все каналы или только сабвуфер)

• Переключатель режима входов

КАНАЛЫ 1 — 2

• Переключатель режима ФВЧ и множителя шкалы (выкл., х1, х10)

• Регулятор чувствительности без разметки

• Инкрементальный регулятор частоты среза размечен от 50 до 500 Гц

КАНАЛЫ 3 — 4

• Переключатель режима работы фильтра (выкл., полосовой, ФВЧ). В полосовом режиме верхняя граница сопряжена с частотой среза ФВЧ каналов 1 — 2, режим реализуется только при работе от входов 1 — 2

• Регулятор чувствительности без разметки

• Инкрементальный регулятор частоты среза ФВЧ размечен от 50 до 500 Гц

КАНАЛ САБВУФЕРА

• Переключатель режима ФНЧ (выкл., 12 дБ, 24 дБ)

• Регулятор чувствительности без разметки

• Инкрементальный регулятор частоты среза размечен от 50 до 500 Гц

• Колодка питания принимает провода диаметром до 9 мм, Remote — до 5 мм

• Разъёмы RCA линейных входов — балансные!

• Разъём RG-45 для подключения выносного регулятора усиления (в комплект не входит)

• Колодки для подключения акустики принимают провод диаметром до 5 мм

• Предохранитель внешний на 60 А (в комплект не входит)

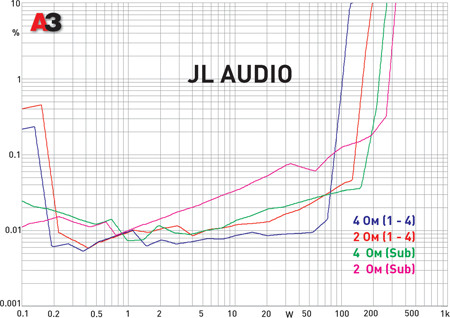

Научилось человечество хорошо делать импульсные усилители. Во всяком случае, некоторая часть человечества. Более чем достаточная мощность в основных каналах сопровождается совсем низкими искажениями, невысоки они и в сабвуферном канале с неплохой для такого компактного аппарата мощностью.

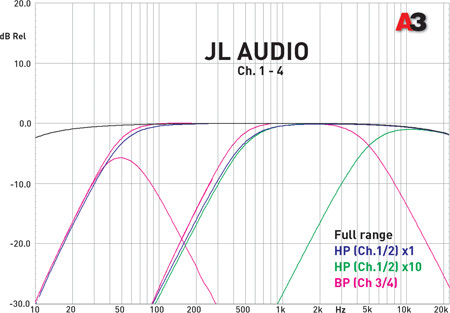

Благодаря «связанной» работе фильтров кроссовер основных каналов становится идеально приспособленным для работы в поканальном фронте с частотой раздела полос до 5 кГц (куда больше-то) или же в 2,5-полосной системе, или же — на широкополосный фронт и тыл.

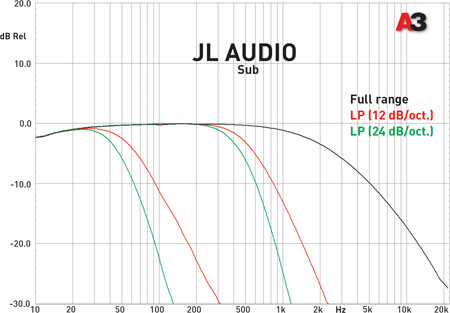

ФНЧ в сабвуферном канале отключаемый, пределы регулировки оставлены такие же, как в основных каналах (что не очень нужно на практике), зато есть возможность выбора крутизны. При этом при крутизне 24 дБ/окт. частота среза фиксируется по -6 дБ, а при 12 дБ/окт. — по -3 дБ, всё по науке.

МЁД & ДЁГОТЬ

Мощный, предельно компактный и прекрасно оснащённый усилитель для би-ампинга и не только. Но стремление к унификации привело к тому, что пределы перестройки ФНЧ в канале сабвуфера излишне широки. И сабсоник не помешал бы. Обрадовала возможность дистанционно регулировать усиление во всех каналах одновременно или только в сабвуферном. Полная свобода, короче.

Источник: Журнал «Автозвук»
