4-канальный усилитель Pioneer GM-D1004



МАСШТАБЫ

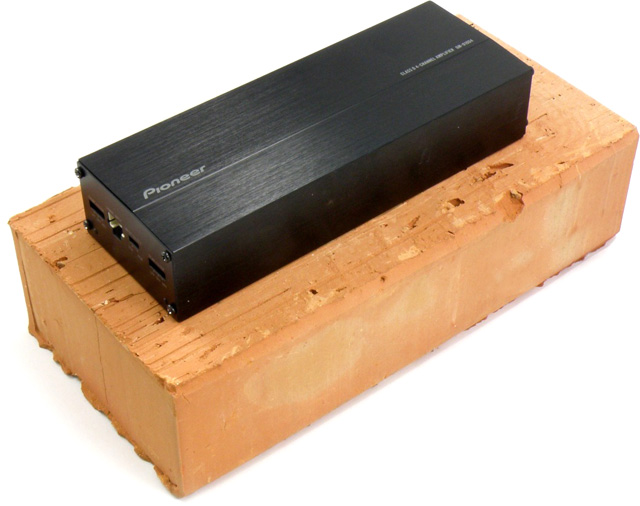

То, что вы видите в основании этой композиции – кирпич. Крепкий, красивый, полнотелый, по ГОСТ 530-95. Аллюзия на ныне живущих, здравствующих и знаменитых не обязательна, но и не порицается, поскольку неизбежна.

4-канальный усилитель Pioneer GM-D1004

Венчает несложную аллегорическую скульптуру новый усилитель Pioneer (А вы бы что на кирпич поставили?). Устойчивость и солидность произведению искусства придаёт то, что верхний ярус намного уступает по размерам нижнему. Насколько намного? По упомянутому госстандарту размеры кирпича – 250 х 120 х 65 мм. Объём, стало быть – два литра без полтоса за здоровье. Размеры GM-D1004 – 180 х 64 х 38 мм. Литраж – 437 мл.

При этом фирма-производитель (а до того – разработчик) утверждает: это – усилитель. В какой мере (количественно и точно) это утверждение соответствует действительности, нам предстоит проверить. Начнём с того, что отделим надстройку от базиса.

4-канальный усилитель Pioneer GM-D1004

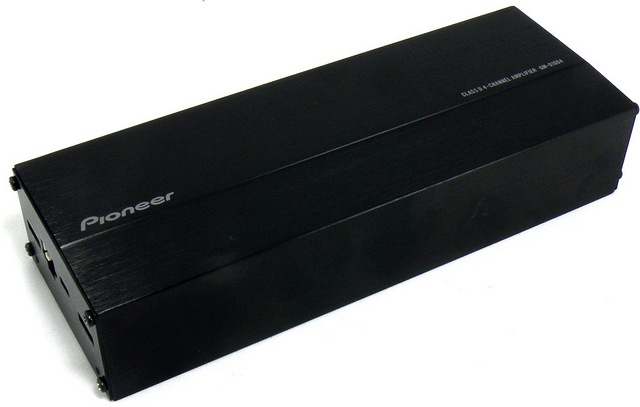

Усилительного устройства более лаконичных форм нам до сих пор видеть не приходилось. От математически точного параллелепипеда GM-D1004 отличает чуть-чуть рельефная верхняя поверхность тянутого алюминиевого корпуса. А главное – нет ни одной выступающей детали или узла. Действительно, как у кирпича… Дело всё в том, что GM-D1004 изначально рассчитывался исходя из минимальной трудоёмкости и минимальной травматичности процесса установки в автомобиль. Поэтому все соединения у него – на утопленных в корпус многоконтактных разъёмах.

4-канальный усилитель Pioneer GM-D1004

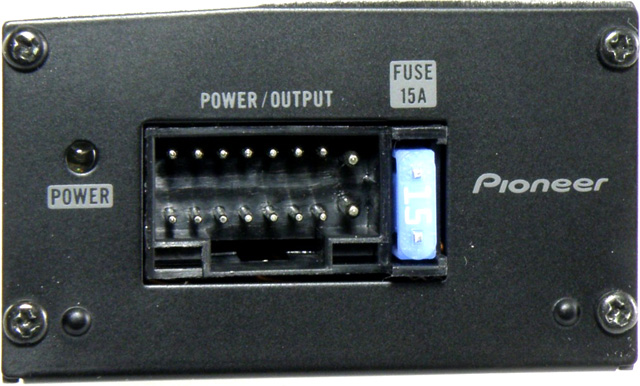

Вот один из них, можно считать – главный. Похожий как два капли воды на те, что используются в головных устройствах, он смонтирован на одном из торцов корпуса. Через этот разъём подаётся питание и снимается усиленный сигнал на акустику. Ну и предохранитель, как без него… Для крепления на поверхность к усилителю прилагаются четыре маленьких уголка, их надо поставить под нижние винты, пумпочки рядом с винтами – для фиксации кронштейнов от поворота.

4-канальный усилитель Pioneer GM-D1004

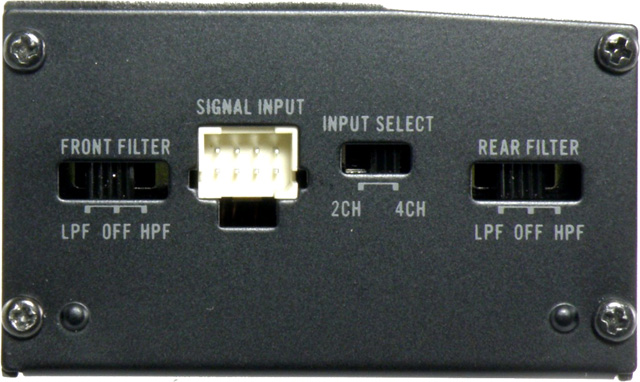

Противоположный торец – входной. Обратили, кстати, внимание на микроскопические, но всё же имеющиеся отклонения от полной ортогональности форм? На входной стороне тоже разъём, только маленький, сообразно токовой нагрузке, и три переключателя: режима работы фильтров по парам каналов и режима работы входа. Регуляторы? Какие регуляторы? Сказано же было: минимум трудозатрат при установке. Фильтры – фиксированные (по бумагам – на 80 Гц), чувствительность – тоже (по бумагам усиление от входа до выхода составляет 28 дБ при работе по линейным входам и 8 дБ – при работе по входам высокого уровня. Где, спрашивается, все эти входы? Да перед вами, у всякого разъёма есть ответная часть, в данном случае от неё всё и зависит.

4-канальный усилитель Pioneer GM-D1004

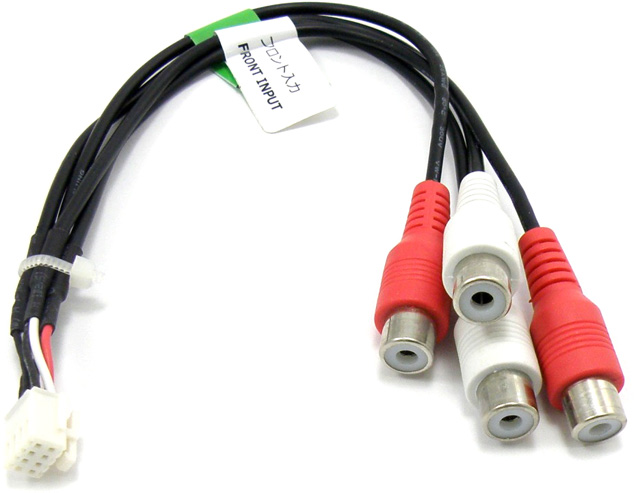

Вот такой хвостик служит для того, чтобы у GM-D1004 появились четыре линейных входа. Элементарно, не правда ли?

4-канальный усилитель Pioneer GM-D1004

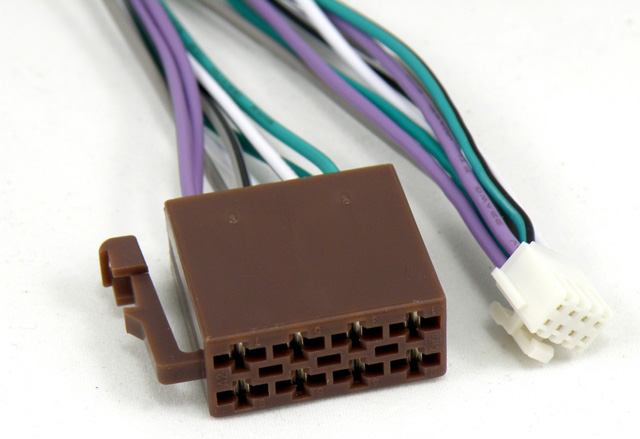

Другой хвостик, схожий с первым наполовину, создаёт входы высокого уровня. Обратите внимание: разъём ISO здесь такой же, как в стандартной комплектации машины. То есть втыкается он при установке в штатное (или иное стандартизованное по разъёмам) головное устройство. Не элементарно ли? Но обойдём усилитель и вернёмся к «силовому» торцу. Для него тоже приготовлена упряжь по мерке.

4-канальный усилитель Pioneer GM-D1004

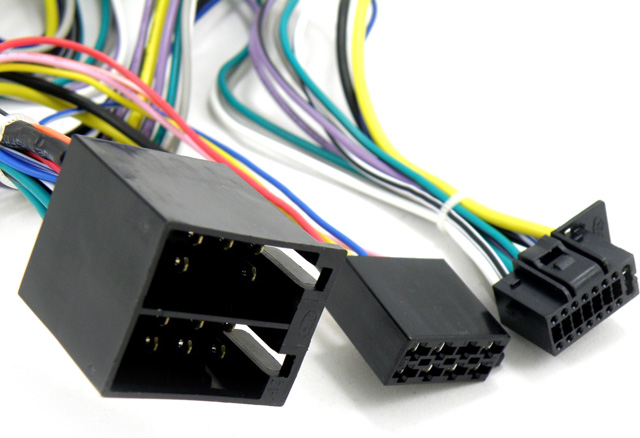

Слева сдвоенный разъём, куда вставляются ISO коннекторы штатной проводки автомобиля: по ним на усилитель придёт питание и Remote (это – синий провод «Антенна»), а уйдёт сигнал на акустику. Справа – разъём, вставляемый в усилитель. Крылышко на дальней стороне при этом прикроет предохранитель. А в центре – ответвление питания для головного устройства, у него же питание от бортсети отобрали и отдали усилителю. Отметим: в жгуте присутствует нечасто встречающийся розовый провод. Он служит для передачи на головное устройство импульсов от датчика скорости, для автоматической регулировки громкости. Если такая в штатной комплектации машины, она останется и будет работать в обход усилителя.

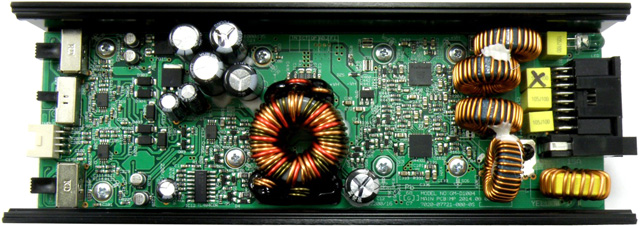

Ну и, разумеется, не осталась без работы крестовая отвёртка. Нижняя и обе торцевые крышки составляют одно целое и как одно целое снимаются. Внутри – вот что:

4-канальный усилитель Pioneer GM-D1004

Класс D, как и было, собственно, говоря, обещано. Об этом красноречиво свидетельствуют четыре, по числу каналов, тороидальных катушки выходных фильтров. Пятая, там же, неподалёку – входная индуктивность блока питания, а уж его трансформатор не заметить трудно. Труднее заметить собственно выходные каскады усилителей. Это – две специализированные микросхемы, находящиеся под платой и прижатые к алюминиевому корпусу. Четыре винта прямоугольником между катушками и трансформатором как раз и прижимают изо всех сил…

ЛИЧНЫЙ ОПЫТ

В паре с домашними колонками усилитель, почти незаметный среди акустических проводов, запел неожиданно солидно. Порадовали тональный баланс и чёткость звучания, обычно ассоциирующаяся с куда более внушительными аппаратами. Средне- и верхнечастотный диапазоны прозрачные, нет недостатка в деталях. Синтезированный бас в записях электронной музыки глубокий и наполненный, контрабас и «живые» ударные вполне правдоподобны, отлично, с хорошей динамикой, передаётся и быстрый бас, аналоговые и цифровые записи звучат по-разному, усилитель не занимается нивелировкой «под одну гребёнку». Вот только громкостью увлекаться нежелательно, чудеса на свете бывают, но не каждый день. На практике – акустику лучше бы выбирать почувствительнее.

  • Мощность по заявке (4/2 Ом), Вт RMS 45/45 **
  • Максимальная мощность (4/2 Ом, КНИ = 1%), Вт RMS             45/73
  • Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), %      0,024/0,058
  • Коэффициент нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом/2 Ом), %  0,03
  • Входная чувствительность (RCA/ SP), В          0,54/5,47
  • Отношение сигнал/шум, дБА*    73
  • *По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.
  • ** Так в описании

Разберём теперь характеристики по косточкам. В описании выходная мощность почему-то указана одинаковой для 4 Ом и 2 Ом. В принципе, такое бывает, когда блок питания управляется хитрой схемой. Только бывает это у усилителей в разы дороже и сложнее. На деле всё оказалось и проще, и полезнее. Виновата бумага описания (слишком терпелива), с усилителем всё в порядке. Мощность на 4-омной нагрузке совпала с указанной в описании с точностью до 0,1 Вт. А на 2-омной стала на 60% больше, это – достойный результат даже без скидки на миниатюрность.

Чувствительность по входам RCA достаточно высокая, у головных устройств с высоким уровнем на выходах регулятор громкости выйдет на максимум на середине хода. Переключение на пониженную чувствительность (при подключении по уровню громкоговорителей) происходит по обнаружению постоянной составляющей на входе, здесь величина входной чувствительности выбрана более удачно: такое напряжение на одном из проводов мостового выхода ГУ (усилитель берёт сигнал с одного провода, мы проверили) – это уже близко к максимальному сигналу. И ещё отметим: каналы можно включать мостом, получив либо двухканальник повышенной мощности, либо, как это предусмотрено конструкторами – включить мостом одну пару каналов и дать их на сабвуфер.

4-канальный усилитель Pioneer GM-D1004

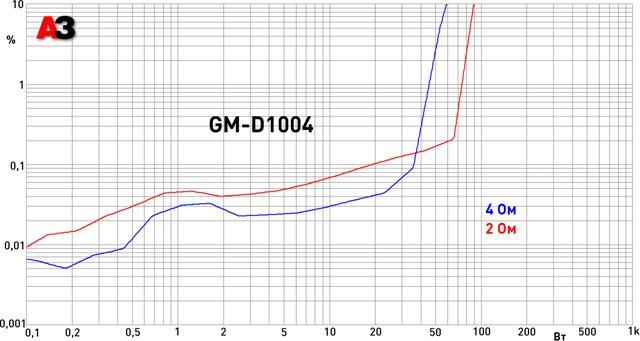

Искажения ведут себя типично для импульсных усилителей, на 4-омной нагрузке оставаясь при этом завидно низкими. Как назло, именно вблизи 1 Вт (наша контрольная точка) они подпрыгнули, но и здесь – невысоко.

4-канальный усилитель Pioneer GM-D1004

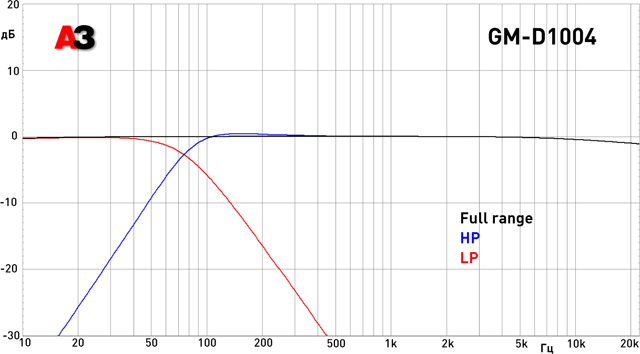

Фильтры – как обещано: фиксированные и аккуратные. Частота среза у обоих – примерно 75 Гц, крутизна – 12 дБ/окт., добротность у ФВЧ чуть повышена, это ни на что существенно не влияет. В полной полосе спада АЧХ на низах нету вовсе, на верхах – небольшой (особенно для импульсника): около 1 дБ на 20 кГц.

Мед & Дёготь

Главное достоинство усилителя – миниатюрность (обычно употребляемое «компактность» здесь не очень подходит). Мы сравнили этот усилитель с самыми компактными из побывавших у нас в тестах и он остался вне досягаемости. Дополнением, и очень уместным, к этому главному является исключительное удобство установки, в принципе, для этого даже отвёртка не потребуется. Как так? А очень просто: есть подозрение, что немалую часть таких усилителей будут не привинчивать, а прихватывать стяжками-хомутами к чему-нибудь подходящему под приборной панелью. Поскольку ничего не торчит и не выступает, ничего замкнуть или сбить с отрегулированного положения нельзя в принципе, то почему нет? Мощность – не фантастическая по общепринятым стандартам, но сопровождается достойно низкими искажениями, а главное – уж очень безболезненно она даётся…




У нас в каталоге:




Источник: Журнал «Автозвук»
