Настройка автомагнитолы Pioneer AVH-X8700BT в системе с 5-канальным усилителем и сабвуфером



Рассмотрим процесс настройки станции мультимедиа Pioneer AVH-X8700BT в системе с 5-канальным усилителем и сабвуфером.

Автомагнитола была установлена в УАЗ Патриот 2015 года, акустика в дверях была заменена на Focal серии Performance, в багажник был установлен корпусной сабвуфер размера 12 дюймов от Ground Zero, а под задний диван был установлен 5-канальный усилитель Alpine PDX-V9. Система качественная и интересная, настраиваем головное устройство в ней.

Все фильтра на усилителе отключаем, рулить срезы будем с головного устройства - оно это позволяет.

Для начала пробежимся по меню аудионастроек аппарата. Чтобы самостоятельно настроить звук системы требуется понимание всех возможностей аудионастроек автомагнитолы.

  • Графич.EQ - 13-полосный графический эквалайзер. Число полос весьма удачное, с таким количеством Вы точно добьетесь идеального звучания своей системы.
  • Микшер/Баланс - регулировка громкости перед-зад и право-лево между динамиками системы.
  • Уровень подавления - уровень приглушения звука в режиме работы навигации со смартфона.
  • Регулировка уровня источников - если какой то из источников звука звучит громче или тише относительно других, можно подстроить уровень его громкости, чтобы при переключении источников не было скачков звука.
  • Тыл.АС - возможность отключения звука с тыловой акустики.
  • Сабвуфер - включение или отключение сабвуферного выхода предусилителя автомагнитолы.
  • Уровень АС - регулировка громкости звука пяти основных динамиков системы относительно друг друга.
  • Кроссовер - регулировка среза частот на фронт, тыл и сабвуфер.
  • Настройка сабвуфера - регулировка среза сабвуфера, крутизны спада и фазы.
  • Полож. просл. - выбор место расположения слушателя в автомобиле.
  • Временные задержки - регулировка временной коррекции для пяти основных динамиков системы.
  • Авто EQ и TA - показывает результат автоматической настройки временной коррекции и эквалайзера.
  • Измерение EQ и TA - автоматически настраивает временную коррекцию и эквалайзер с использованием отдельно докупаемого микрофона Pioneer.

Первым делом в меню "Эквалайзера" выбираем "Пользовательский режим" (все частоты должны стоять в 0 дБ). Потом проверяем правильность подключения динамиков в меню Микшер/Баланс, переводим звук на каждый динамик по очереди, убеждаемся что играет тот, который надо и что он выдает полный звуковой диапазон.

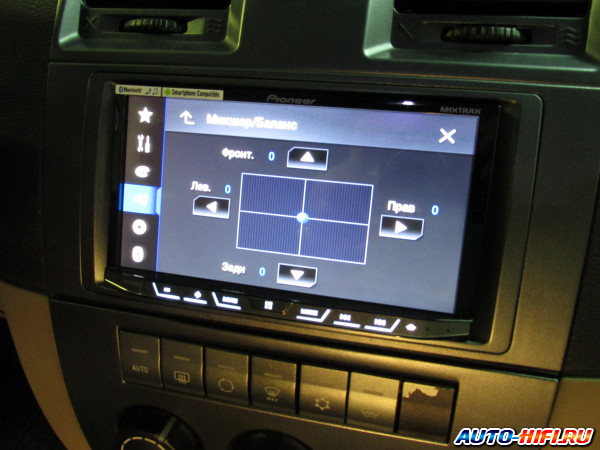

Регулировка баланса и фейдера в автомагнитоле Pioneer AVH-X8700BT

Далее заходим в меню "Кроссове" и выставляем срезы для акустики и сабвуфера. Фронтальная акустика у нас хорошая, даем ее играть от 63 Гц с крутизной спада 12 дБ.

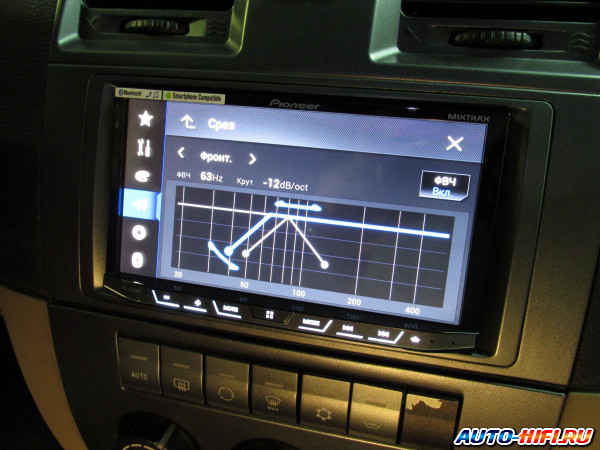

Регулировка частоты и крутизны среза для фронтальной акустики на автомагнитоле Pioneer AVH-X8700BT

Тыл настраиваем на 80 Гц с крутизной спада 12 дБ.

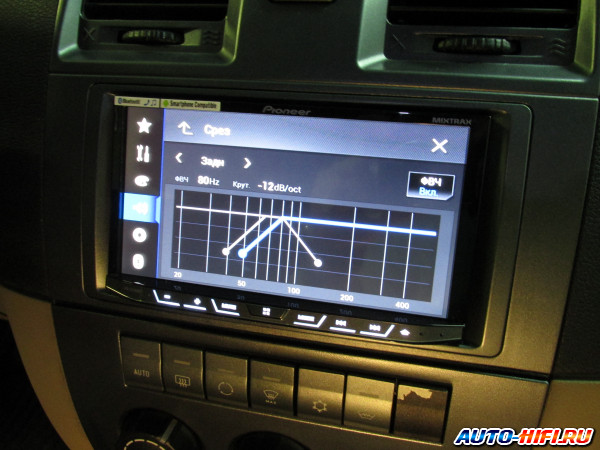

Регулировка частоты и крутизны среза для тыловой акустики на автомагнитоле Pioneer AVH-X8700BT

Срез на сабвуфер ставим на 80 Гц с крутизной спада 12 дБ и предварительно проверяем его фазу на басовом треке. Выбираем положение в котором сабвуфер звучит глубже.

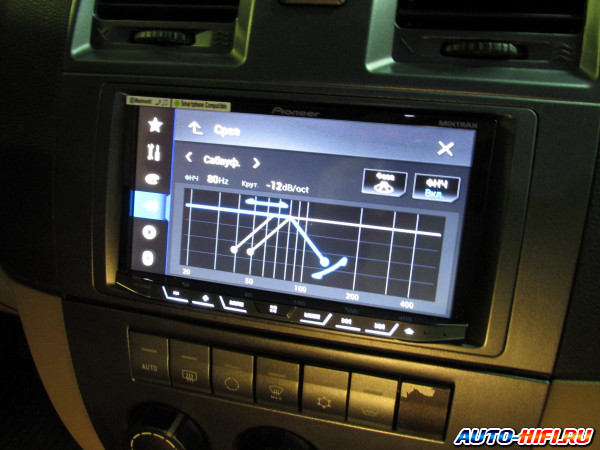

Регулировка частоты и крутизны среза для сабвуфера на автомагнитоле Pioneer AVH-X8700BT

Далее выбираем место позиции слушателя в меню "Положения прослушивания".

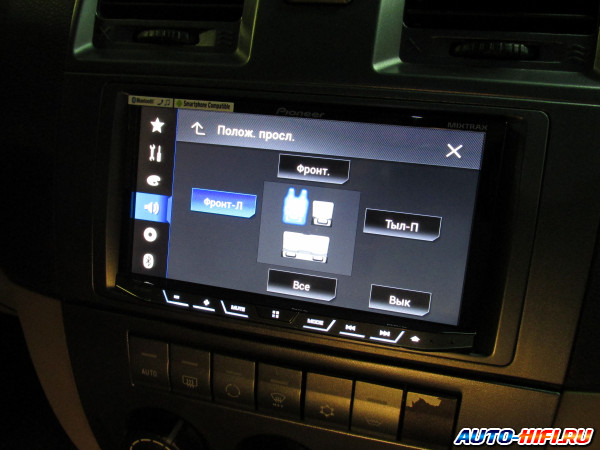

Выбор позиции слушателя в магнитоле Pioneer AVH-X8700BT

Заходим в меню "Уровень АС" и проставляем значения для громкости звучания динамиков. Так как левые динамики системы находятся к нам ближе, ставим их чуть тише, на 1 дБ, а правые в 0. Уровень сабвуфера выставляем на свой вкус и слух.

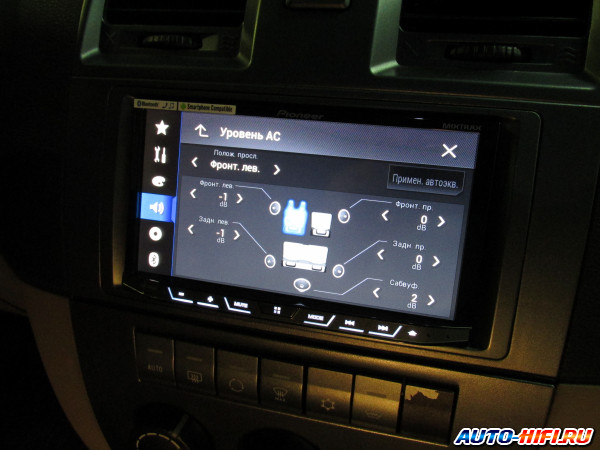

Регулировка громкости звучания АС в Pioneer AVH-X8700BT

Регулируем временную коррекцию в меню "Временные задержки". Меряем рулеткой расстояние до динамиков от своего носа при откинутой голове на подголовник и прописываем значения. После замера ставим женский вокал и подгоняем вручную коррекцию для фронтальных динамиков так, чтобы барышня пела посередине, потом проводим тоже само для мужского вокала и для хора. Получив три значения, которые могут чуть отличаться друг от друга оставляем среднее из них.

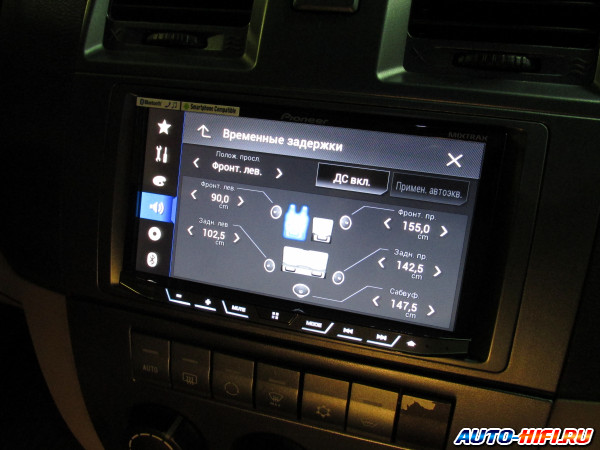

Настройка временной коррекции в мультимедиа Pioneer AVH-X8700BT

Ну и финализируем настройку автомагнитолы Pioneer AVH-X8700BT эквалайзером. На слух, на своих любимых композициях корректируем звук системы. То, что получилось у нас, в результате подстройки - на картинке.

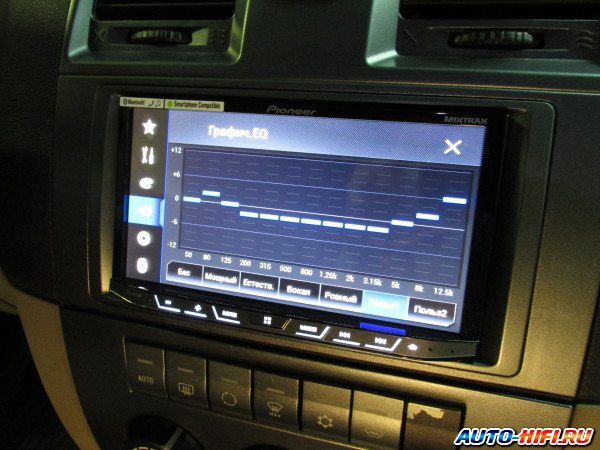

Настройка эквалайзера на Pioneer AVH-X8700BT

Звук системы после настройки головного устройства порадовал. Напоминаем, что все эти настройки автомагнитола может выполнить автоматически, через отдельно докупаемый микрофон от Pioneer, но все вышеописанное позволит Вам понять настроить магнитолу под свои уши так, как не сделает ни одна электроника в мире!




Посмотреть Pioneer AVH-X8700BT у нас в каталоге



Источник: Иванов Евгений, Auto-HiFi
