Настройка автомагнитолы Pioneer SPH-DA120 в системе с усилителями и сабвуфером



Рассмотрим процесс настройки станции мультимедиа Pioneer SPH-DA120 в системе с усилителями мощности и сабвуфером.

Автомагнитола была установлена в Volvo XC90, акустика в дверях была заменена на Morel серии Tempo Ultra, на них был установлен усилитель Audio System M 80.4, сабвуфер в корпусе в багажник Ground Zero серии SPL и размера 12 дюймов, моноблок для него Hifonics на 3 кВт в пике. Это распространенная система, настраиваем ее. Отключаем все фильтра усилителей, автомагнитола Pioneer SPH-DA120 позволяет настроить все требуемые нам параметры, поэтому портить звуковой тракт аналоговыми фильтрами усилителей системы не вижу смысла.

Для начала пробежимся по меню аудионастроек аппарата. Чтобы самостоятельно настроить звук системы требуется понимание всех возможностей аудионастроек автомагнитолы.

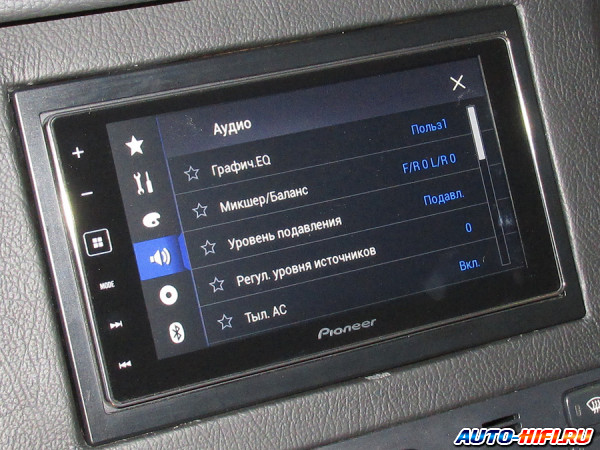

Меню настройки параметров аудио автомагнитолы Pioneer SPH-DA120

  • «Микшер/Баланс» - регулировка громкости «фронт - тыл» и «право - лево» между динамиками системы.
  • «Уровень подавления» - уровень приглушения звука в режиме работы навигации со смартфона.
  • «Регулировка уровня источников» - если какой то из источников звука звучит громче или тише относительно других, то можно подстроить уровень его громкости, чтобы при переключении источников не было скачков звука.
  • «Тыл АС» - отключение тыловой акустики.

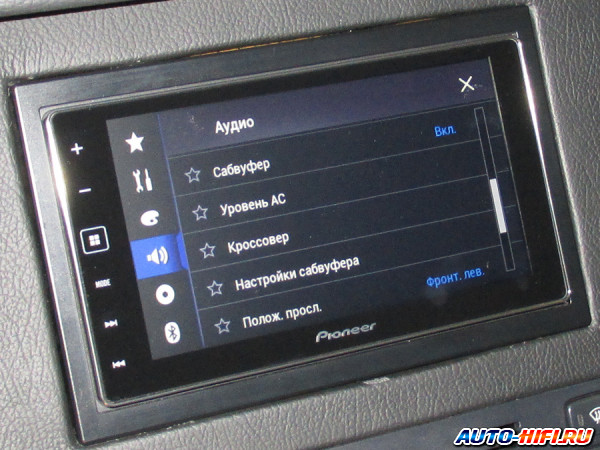

Меню настройки параметров аудио автомагнитолы Pioneer SPH-DA120

  • «Сабвуфер» - включение или отключение сабвуферного выхода предусилителя автомагнитолы.
  • «Уровень АС» - регулировка громкости звука пяти основных динамиков системы относительно друг друга.
  • «Кроссовер» - регулировка среза частот на фронт, тыл и сабвуфер.
  • «Настройка сабвуфера» - регулировка среза сабвуфера, крутизны спада и фазы.
  • «Полож. просл.» - выбор место расположения слушателя в автомобиле.

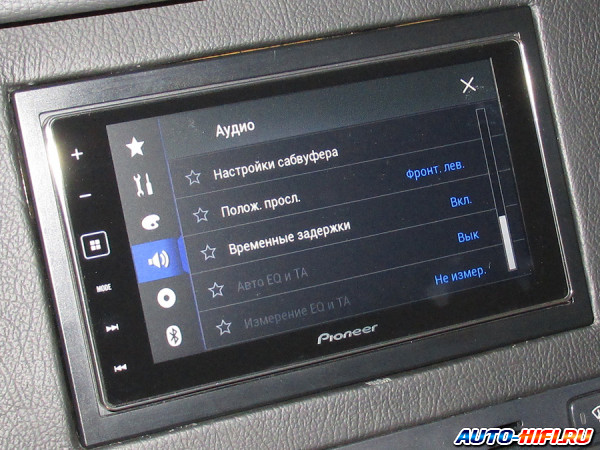

Меню настройки параметров аудио автомагнитолы Pioneer SPH-DA120

  • «Временные задержки» - регулировка временной коррекции для пяти основных динамиков системы.
  • «Авто EQ и TA» - показывает результат автоматической настройки временной коррекции и эквалайзера.
  • «Измерение EQ и TA» - автоматически настраивает временную коррекцию и эквалайзер с использованием отдельно докупаемого микрофона Pioneer.

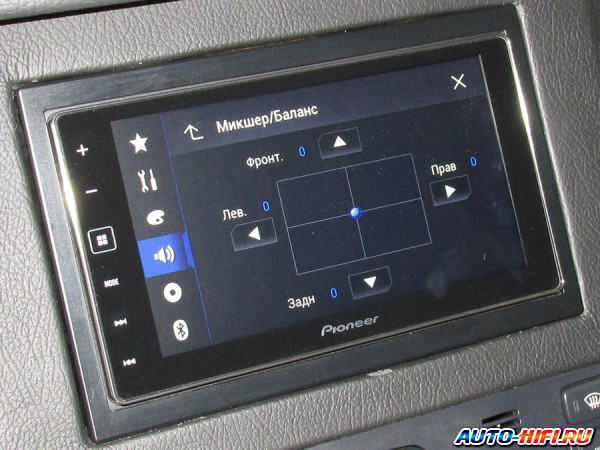

Регулировка баланса/фейдера в автомагнитоле Pioneer SPH-DA120

Приступаем к настройке. Заход в меню «Эквалайзер» и выбираем Пользовательскую установку, все регулировки в ней должны стоять «по нулям». Далее «Микшер/Баланс» и проверяем правильность подключения динамиков в автомобиле. Включаем каждый из четырех динамиков отдельно, проверяем, что он на месте и слушаем звучание с него - диапазон должен быть полным, без провалов.

Настройка частоты среза для фронтальной акустики в Pioneer SPH-DA120

Заходим в меню кроссовер автомагнитолы Pioneer SPH-DA120 и включаем фильтр HPF для фронтальной акустики на частоте 50 Гц и крутизной спада 12 дБ.

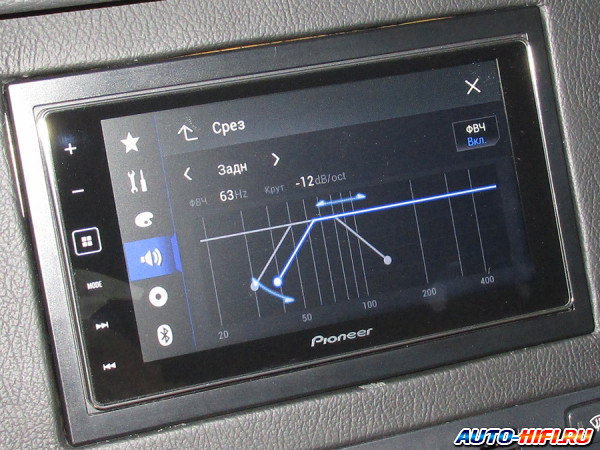

Настройка частоты среза для тыловой акустики в Pioneer SPH-DA120

Для тыловой акустики включаем HPF на частоте 63 Гц с крутизной спада 12 дБ.

Настройка частоты среза для сабвуфера в Pioneer SPH-DA120

Для сабвуфера включаем LPF на частоте 80 Гц с крутизной спада 12 дБ. На слух на басовом треке пробуем менять фазу и оставляем то положение, в котором бас глубже и качественнее.

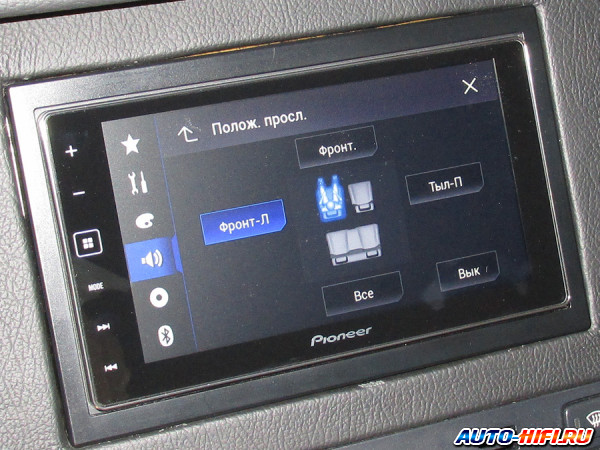

Выбор позиции слушателя в Pioneer SPH-DA120

Приступаем к настройке временной коррекции. Выбираем позицию слушателя в меню «Положение прослушивания».

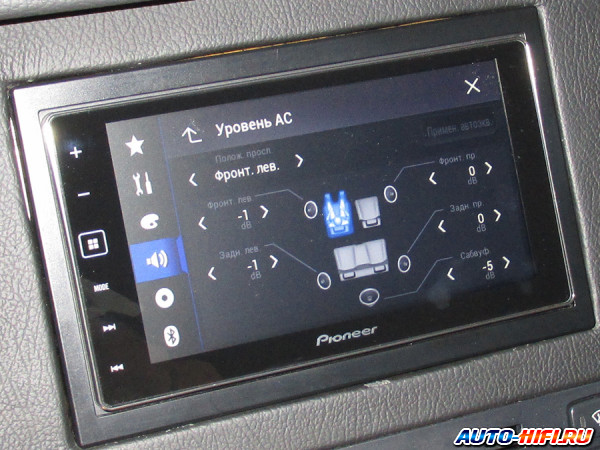

Настройка громкости акустики в меню автомагнитолы Pioneer SPH-DA120

Выставляем громкость звучания динамиков системы в меню «Уровень АС». Так как левая сторона к нам чуть ближе, то делаем ее чуть тише на 1 дБ.

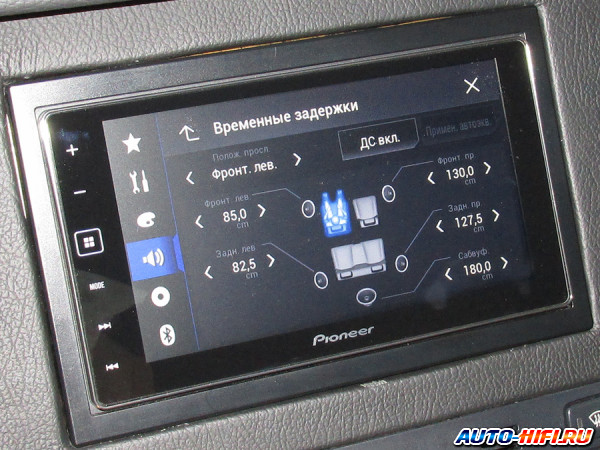

Настройка временной коррекции в Pioneer SPH-DA120

Вооружаемся рулеткой и выставляем расстояние до всех динамиков системы. После замера рекомендую послушать мужской и женский вокал и провести ручную точную корректировку «на слух». Так же стоит «поиграться» расстоянием до сабвуфера - включаем басовый трек и добиваемся слитного звучания сабвуфера и мидбасов системы.

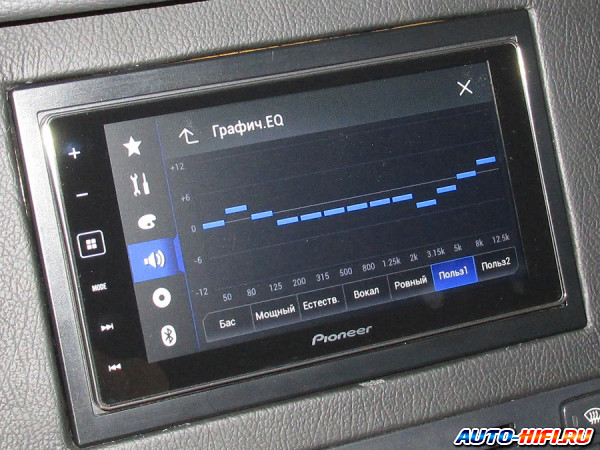

Настройка эквалайзера Pioneer SPH-DA120

Заходим в эквалайзер и на тестовом диске или диске с качественной музыкой подстраиваем эквалайзер Pioneer SPH-DA120 так, чтобы звук был сбалансированным​.
