Настройка автомагнитолы Alpine IVE-W585BT в системе с усилителем и сабвуфером

Сегодня мы разберем настройку процессорной автомагнитолы Alpine IVE-W585BT в системе с 5-канальным усилителем и сабвуфером.

Краткое описание системы: «фронт» Audio System X 165 подключены «по-канально», срезы «рулятся» с усилителя, штатный «тыл» работает от головного устройства, сабвуфер Audio System R 10 от сабвуферного канала усилителя. Автомобиль Hyundai Grand Starex.

Разберем все пункты настройки аудиоменю в Alpine IVE-W585BT.

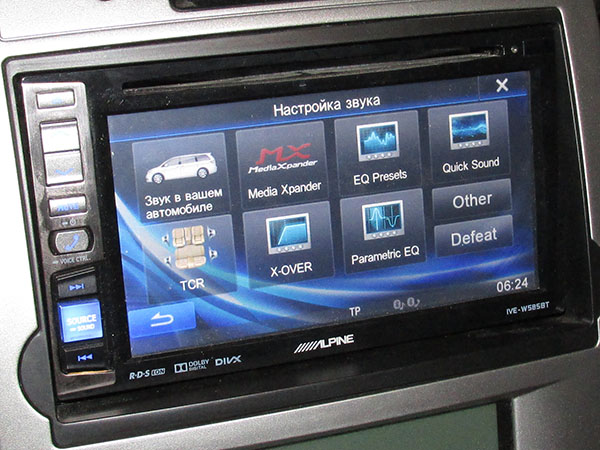

Меню аудионастроек в Alpine IVE-W585BT

  • «Звук в Вашем автомобиле» - позволяет, ответами на несколько простых вопросов о аудиосистеме автомобиля, настроить все звуковые параметры автомагнитолы в автоматическом режиме. Делать не рекомендую, результат ни о чем.
  • «Media Xpander» - алпайновский аналог тонокомпенсации. Можно использовать с штатной акустикой, чтобы выжать из нее максимум. На системах с хорошими динамиками и усилителями мощности советую отключать, так как при активации этой системы слышимо страдает качество звука.
  • «EQ Presets» - Предустановки эквалайзера автомагнитолы: Flat, Rock, Jazz и тд.
  • «Quick Sound» - Настройки баса, верхних частот, сабвуфера, а также регулировка громкости звука динамиков системы - «фронт-тыл» и «право-лево».
  • «TCR» - Настройка временной задержки процессора автомагнитолы.
  • «X-OVER» - Настройка срезов частоты с динамиков и сабвуфера.
  • «Parametric EQ» - Ручная регулировка параметрического 9-полосного эквалайзера.
  • «Other» - Подменю, которое мы разберем отдельно, чуть ниже.
  • «Defeat» - В режиме ON - отключение всех настроек аудио в автомагнитоле с целью выдать наиболее качественный сигнал, который будет рулиться внешним процессором аудиосистемы.

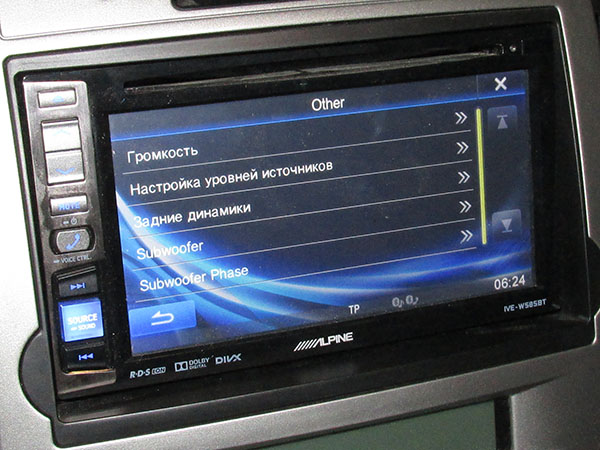

Меню «Other» автомагнитолы Alpine IVE-W585BT

  • «Громкость» - регулировка громкости звука, издаваемого при нажатии на кнопки или пункты меню на экране автомагнитолы.
  • «Настройка уровня источников» - регулировка громкости для различных источников звука.
  • «Задние динамики» - Включение/выключение звука с тыловой акустики
  • «Subwoofer» - Включение/выключение сабвуферного канала.
  • «Subwoofer Phase» - Регулировка фазы сабвуфера - 0 или 180 градусов.

Начинаем настройку.

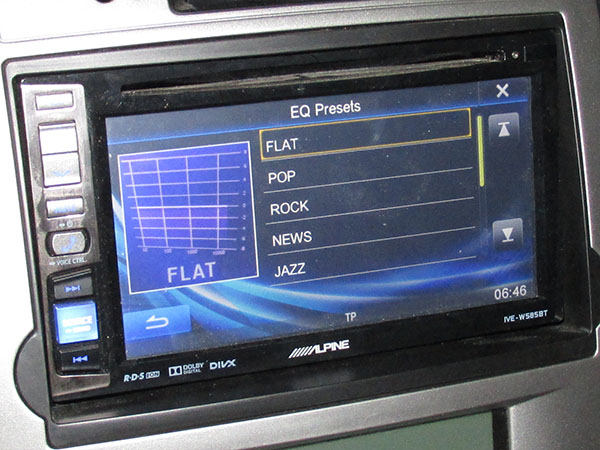

Предустановки эквалайзера Alpine IVE-W585BT

Заходим в меню «EQ Presets» и выбираем настройку «FLAT» - все регулировки эквалайзера «по нулям».

Настройка «Media Xpander» в Alpine IVE-W585BT

Отключаем функцию «Media Xpander», в системе с внешним усилителем и качественными динамиками она не нужна - только звук портит.

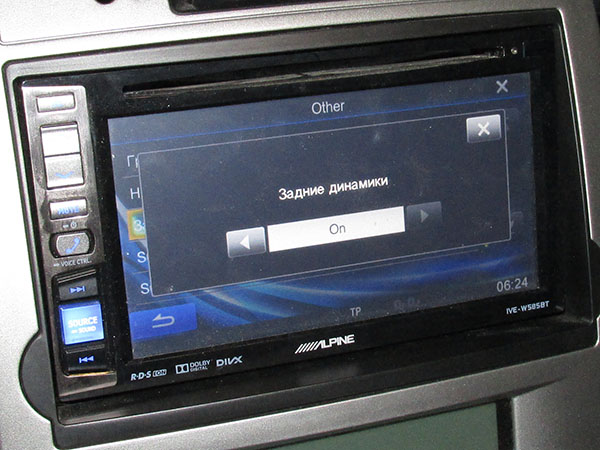

Отключение тыловой акустики в Alpine IVE-W585B

Задняя акустика у нас присутствует, поэтому ставим ее в меню «Other» в положение «ON».

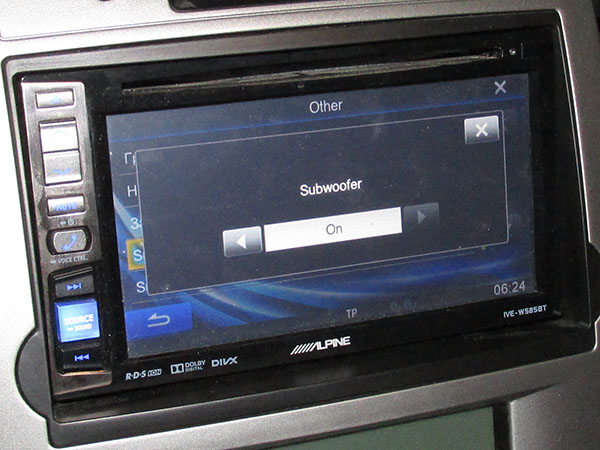

Отключение сабвуфера в Alpine IVE-W585BT

Сабвуфер в нашей системе также есть, включаем его в меню «Other» автомагнитолы.

Настройки параметров аудио Alpine IVE-W585BT

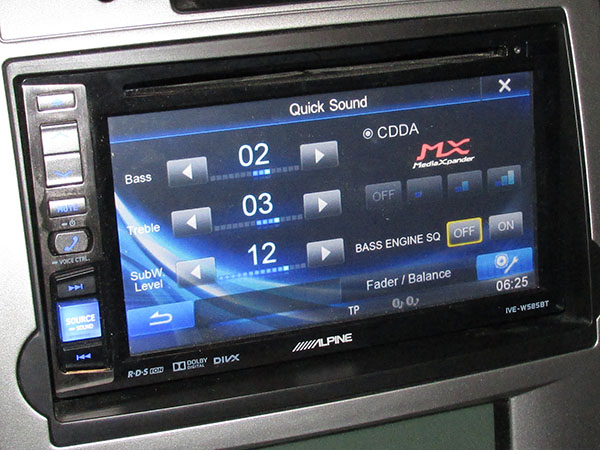

Заходим в меню «Quick Sound» и выставляем басы - 0, верхние частоты - 0, сабвуфер +7. Это средние значения.

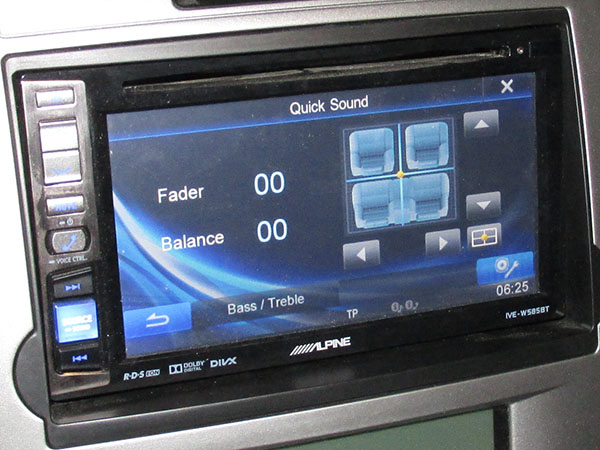

Регулировка «фронт-тыл» и «право-лево» в автомагнитоле Alpine IVE-W585BT

В этом же меню выбираем подменю «Fader/Balance» и на слух проверяем правильность подключения динамиков. Каждый должен быть на своем месте (иначе не настроим временную задержку) и выдавать полноценный частотный диапазон.

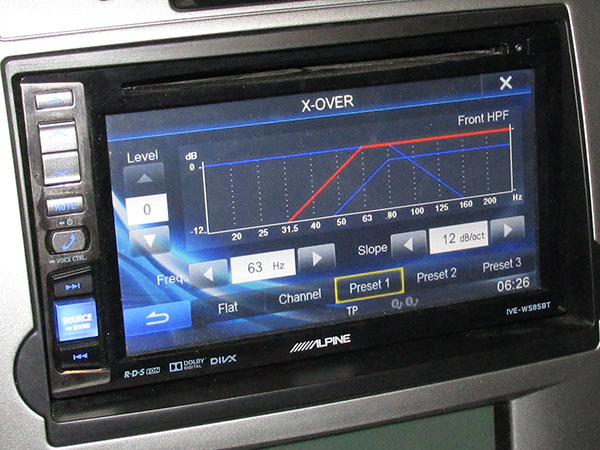

Настройка фильтра HPF для фронтальной акустики Alpine IVE-W585BT

Расставляем срезы частоты для фронтальной акустики. Частота 63 Гц, крутизна спада 12 дБ.

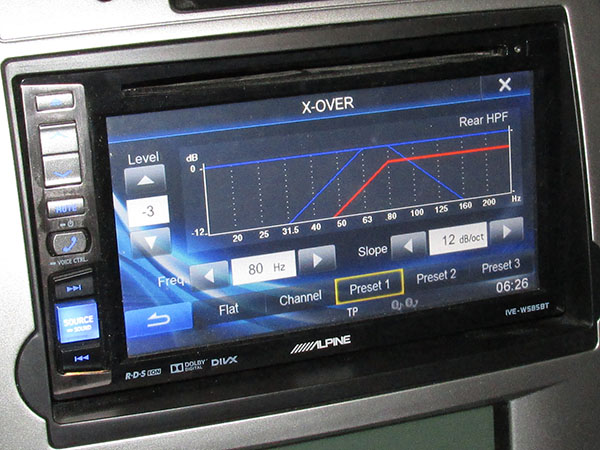

Настройка фильтра HPF для тыловой акустики Alpine IVE-W585BT

Для тыловой акустики частота 80 Гц, крутизна спада 12 дБ. Здесь же делаем «тыл» чуть тише, чтобы штатная акустика своим не очень качественным звуком не портила нам звуковую картину системы, но при этом давала объем.

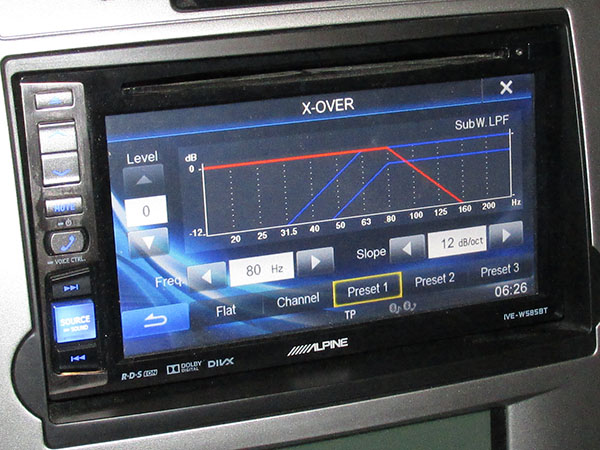

Настройка фильтра LPF для сабвуфера Alpine IVE-W585BT

Для сабвуфера ставим срез на 80 Гц с крутизной спада 12 дБ. После настройки не забываем сохранить параметры в один из «Presets».

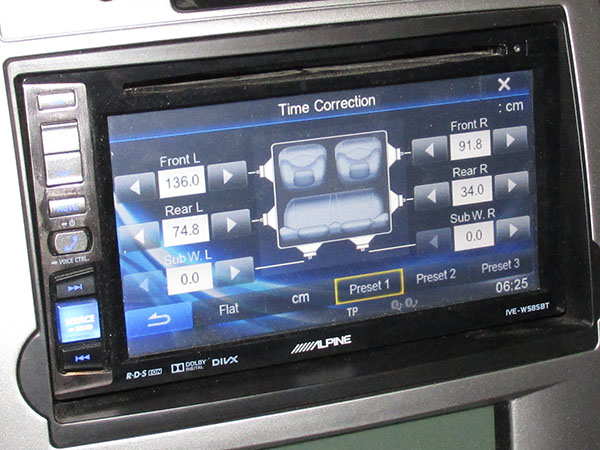

Настройка временной коррекции в Alpine IVE-W585BT для водителя

Настраиваем временную задержку. В продукции Alpine это делается чуть по другому, чем в Audison или Pioneer, где просто прописывается расстояние до динамиков системы, а процессор сам проставляет значения коррекции. В Alpine меряется расстояние до дальнего динамика системы, временная коррекция на который будет равна 0 и проставляется разница между ним и всеми остальными динамиками системы. То есть на каждый динамик забивается значение в сантиметрах, на сколько их надо виртуально от себя отодвинуть, чтобы они были на окружности с радиусом равным расстоянию до самого дальнего громкоговорителя системы от позиции слушателя. Значения выставляются с замера рулеткой, но подстраиваются на слух по тестовым дискам с хорошим качеством записи.

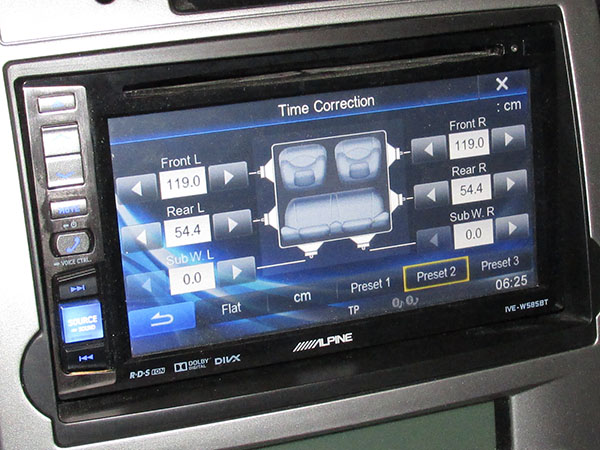

Настройка временной коррекции в Alpine IVE-W585BT для водителя и переднего пассажира

Сохранив настройку для водителя в «Preset 1» делаем аналогичную настройку для слушателя, сидящего между двух передних сидений автомобиля и сохраняем ее в «Preset 2». Теперь можно выбирать простым переключением количество слушателей системы - 1 или 2.

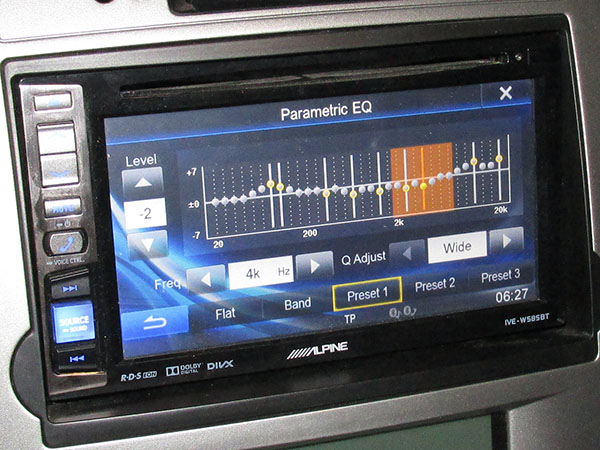

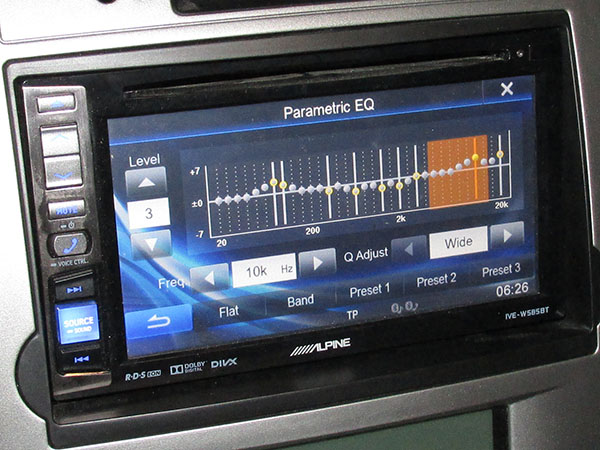

Настройка эквалайзера Alpine IVE-W585BT

Используя тестовые диски «добиваем» эквалайзером оставшиеся огрехи системы.

Эквалайзер настраивается просто:

  • «Band» - выбираем одну из полос регулировки;
  • «Freq» - в выбранной полосе меняем опорную частоту;
  • «Q adjust» - настраиваем полосу регулировки (узкая или широкая);
  • «Level» - задаем усиление или провал на этих параметрах в дБ.

Сохранение пресетов эквалайзера Alpine IVE-W585BT

После настройки не забываем сохранить свою кривую в один из пресетов автомагнитолы.




Посмотреть Alpine IVE-W585BT у нас в каталоге



Источник: Иванов Евгений, Auto-HiFi
