Настройка автомагнитолы Pioneer AVH-X2700BT в системе с усилителем и сабвуфером

​Настраиваем процессорную автомагнитолу Pioneer AVH-X2700BT с системе с усилителем и сабвуфером.

Автомагнитола установлена в небольшой корейский хэтчбэк Hyundai i30, фронтальная компонентная акустика Focal Performance PS 165 F, работает от пары каналов 4-канального усилителя Hifonics BE500.4, от другой пары в мостовом режиме «трудится» сабвуфер MTX RT10-04, а тыловая акустика Focal Performance PC 165 работает от головного устройства. Все фильтры усилителя отключаем, а настройки звука делаем на автомагнитоле.

Для полного понимания того, что мы делаем пробежимся по всем пунктам аудио настроек меню Pioneer AVH-X2700BT.

Меню аудионастроек автомагнитолы Pioneer AVH-X2700BT

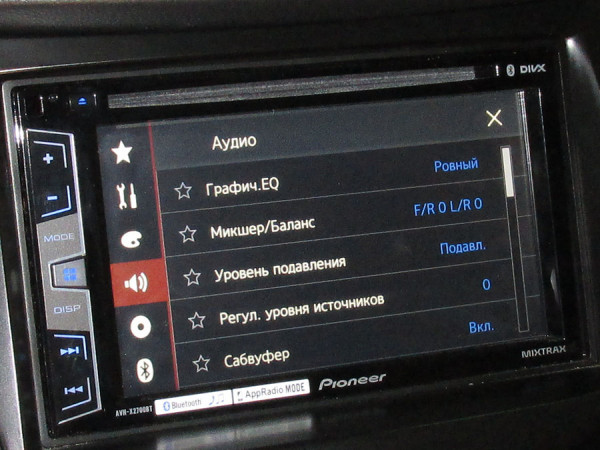

  • «Графич.EQ» - 13-полосный графический эквалайзер. Число полос весьма удачное, с таким количеством Вы точно добьетесь идеального звучания своей системы.
  • «Микшер/Баланс» - регулировка громкости «фронт-тыл» и «право-лево» между динамиками системы.
  • «Уровень подавления» - уровень приглушения звука в режиме работы навигации со смартфона.
  • «Регулировка уровня источников» - если какой то из источников звука звучит громче или тише относительно других, можно подстроить уровень его громкости, чтобы при переключении источников не было скачков звука.
  • «Сабвуфер» - включение или отключение сабвуферного выхода предусилителя автомагнитолы.

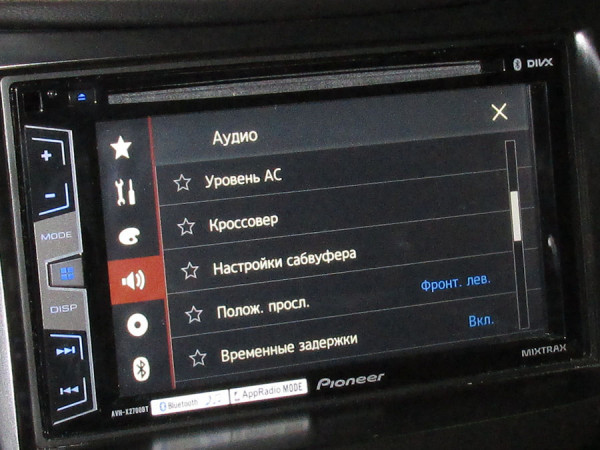

Меню аудионастроек автомагнитолы Pioneer AVH-X2700BT

  • «Уровень АС» - регулировка громкости звука пяти основных динамиков системы относительно друг друга.
  • Кроссовер - регулировка среза частот на фронтальную акустика, тыловую акустику и сабвуфер.
  • «Настройка сабвуфера» - регулировка среза сабвуфера, крутизны спада и фазы.
  • «Полож. просл.» - выбор место расположения слушателя в автомобиле.
  • «Временные задержки» - регулировка временной коррекции для пяти основных динамиков системы.

Меню аудионастроек автомагнитолы Pioneer AVH-X2700BT

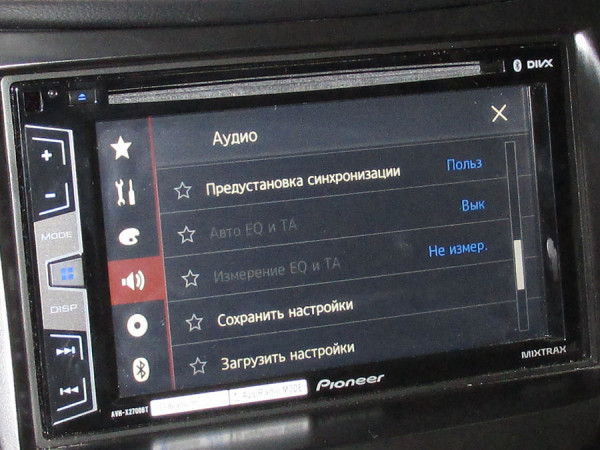

  • «Предустановка синхронизации» - позволяет выбрать режим настройки эквалайзера и временной коррекции: ручной или автоматический и сбросить настройки автоматического режима.
  • «Авто EQ и TA» - показывает результат автоматической настройки временной коррекции и эквалайзера.
  • «Измерение EQ и TA» - автоматически настраивает временную коррекцию и эквалайзер с использованием отдельно докупаемого микрофона Pioneer.
  • «Сохранить настройки» - сохраняет настройки автомагнитолы в энергонезависимой памяти.
  • «Загрузить настройки» - загружает настройки автомагнитолы из энергонезависимой памяти.

Меню аудионастроек автомагнитолы Pioneer AVH-X2700BT

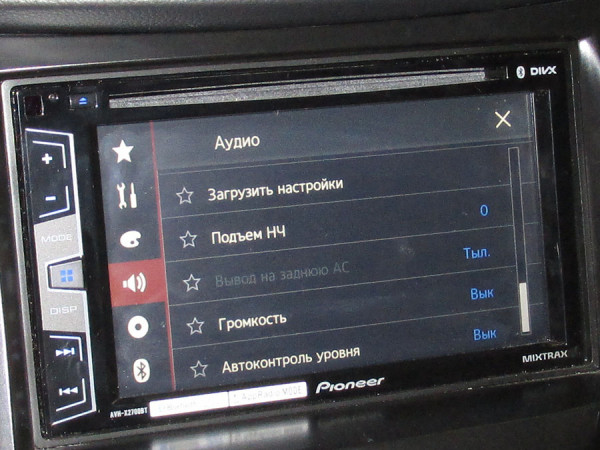

  • «Подъем НЧ» - «подъем» басов на фиксированной громкости
  • «Вывод на заднюю АС» - выбор режима звучания тыловой акустики: полный диапазон или только низкие частоты. Этот пункт меню доступен к регулировке только тогда, когда все источники звука отключены, то есть выбран режим «Off» в основном меню, доступном при нажатии центральной кнопки и открытия режима «AV».
  • «Громкость» - неправильный перевод от Pioneer. Правильно должно быть «тонкомпенсация» - усиление низких и высоких частот на небольшой громкости. Есть три уровня регулировки. Используется только на штатной или простейшей акустике. При наличии в системе внешних усилителей мощности или сабвуфера отключается, так как добавляя в тракт мощный бас и звонкий верх вносит искажения в средние частоты, портит вокал.
  • «Автоконтроль уровня» - изменение громкости звучания магнитолы в зависимости от шума в салоне.

Все понятно? Тогда начинаем настраивать.

Регулировка эквалайзера в автомагнитоле Pioneer AVH-X2700BT

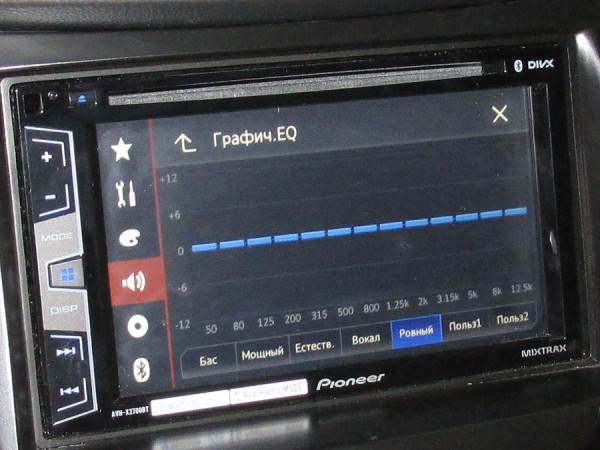

Заходим в меню эквалайзера и выбираем предустановку «Ровный» или «Пользовательский». Все настройки тембров должны стоять по 0.

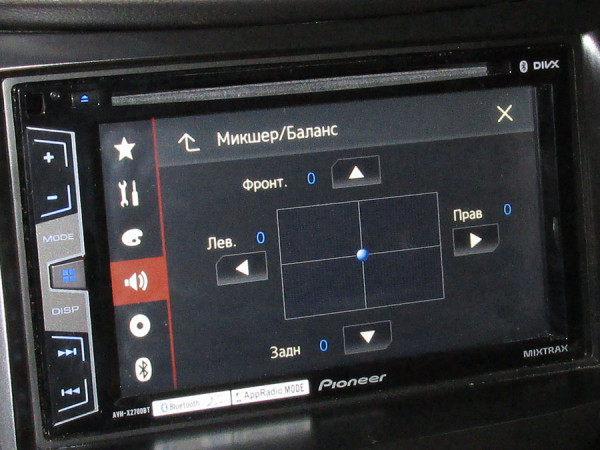

Регулировка «баланс-фейдер» в Pioneer AVH-X2700BT

Заходим в меню «Микшер/Баланс» и поочередно включаем каждый из динамиков. Все динамики должны быть на своем месте и выдавать полноценную АЧХ.

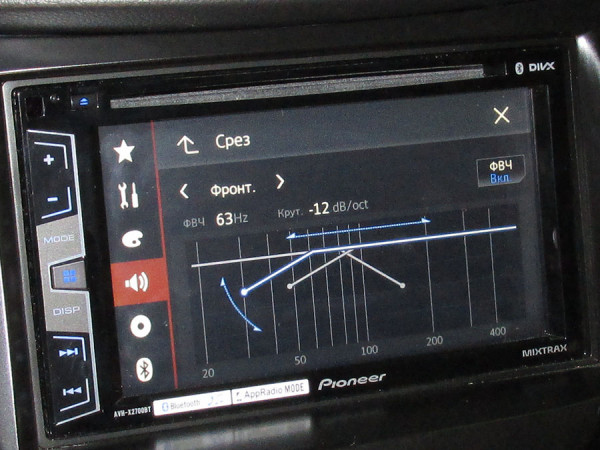

Настройка фильтра частот для фронтальной акустики на Pioneer AVH-X2700BT

Включив в основном меню сабвуфер в «ON», заходим в подменю «Кроссовер». Для фронта выставляем HPF на 63 Гц с крутизной спада 12 дБ.

Настройка фильтра частот для тыловой акустики на Pioneer AVH-X2700BT

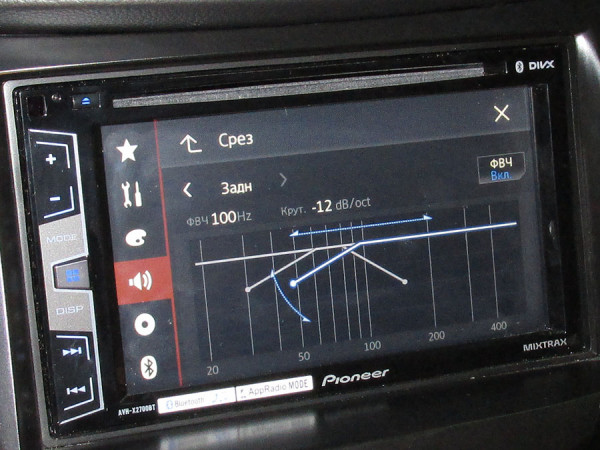

Для тыловой акустики, которая у нас «трудится» от автомагнитолы включаем HPF на 100 Гц с крутизной спада 12 дБ.

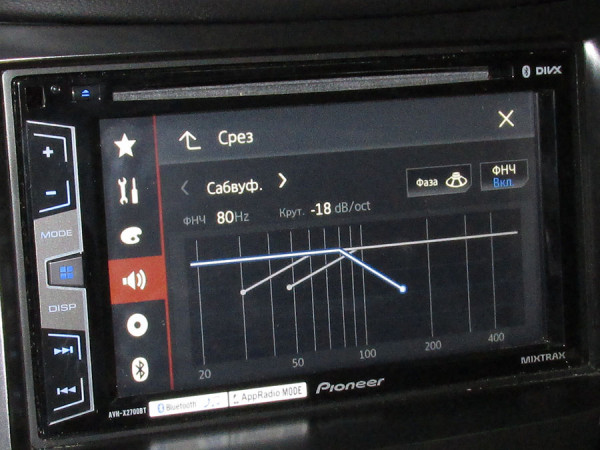

Настройка фильтра частот для сабвуфера на Pioneer AVH-X2700B

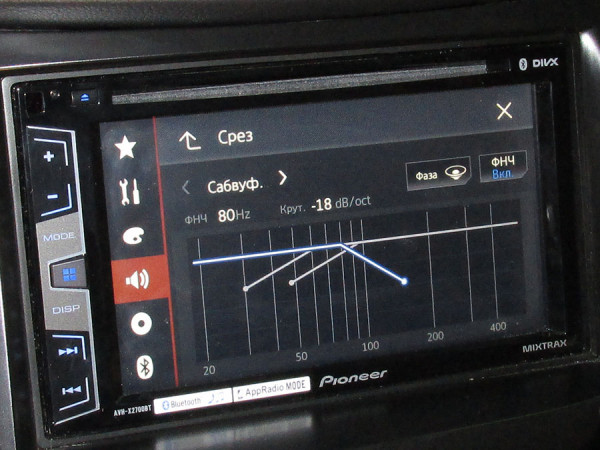

Для сабвуфера активируем LPF на 80 Гц с крутизной спада 18 дБ. На слух на басовом треке выбираем положение фазы, в котором сабвуфер играет «глубже».

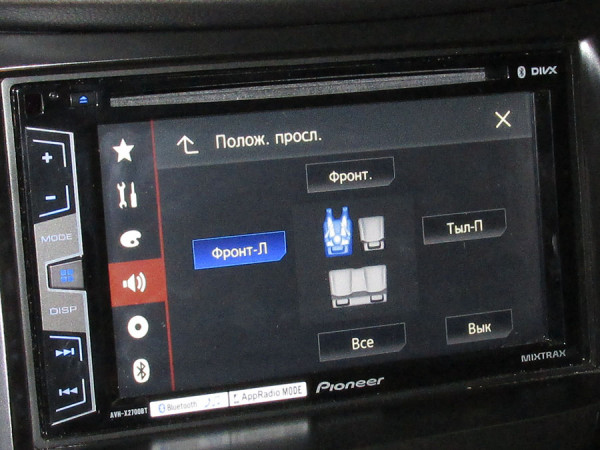

Выбор «позиции слушателя» на Pioneer AVH-X2700BT

В подменю «Положение прослушивания» выбираем место водителя.

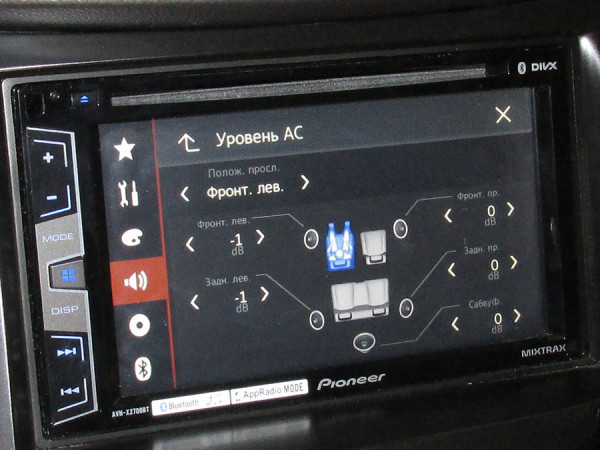

Регулировка громкости звучания акустических систем в Pioneer AVH-X2700BT

В подменю «Уровень АС» выставляем громкость звучания акустики. Левую сторону делаем тише на 1 дБ, так как она находится ближе к нам.

Регулировка временной коррекции в Pioneer AVH-X2700BT

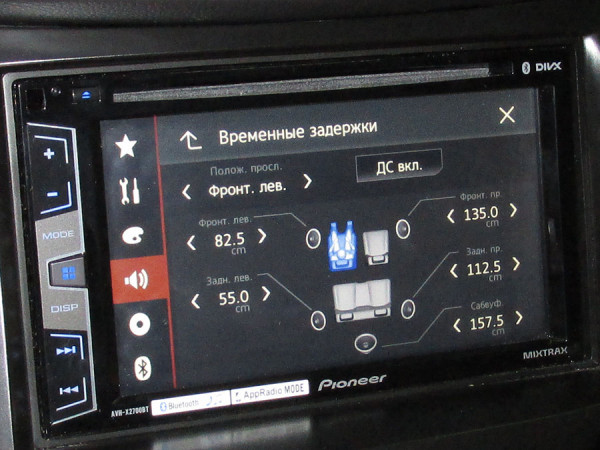

В меню «временные задержки» проставляем расстояние от своего носа в положении головы, откинутой на подголовник, до всех динамиков системы. После расстановки значений берем тестовые записи с мужским и женским вокалом и корректируем значения на слух.

Регулировка фазы звучания сабвуфера в Pioneer AVH-X2700BT

После настройки временной коррекции еще раз проверяем фазу сабвуфера в настройках сабвуфера. В одном положении сабвуфер должен играть в такт с динамиками системы и глубже, чем в другом.

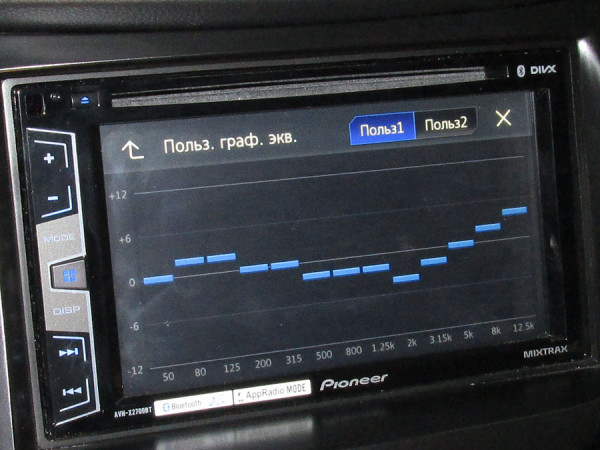

Настройка эквалайзера в Pioneer AVH-X2700BT

«Добиваем» на хороших записях настройки регулировкой эквалайзера на слух. В данной системе получилась вот такая кривая.

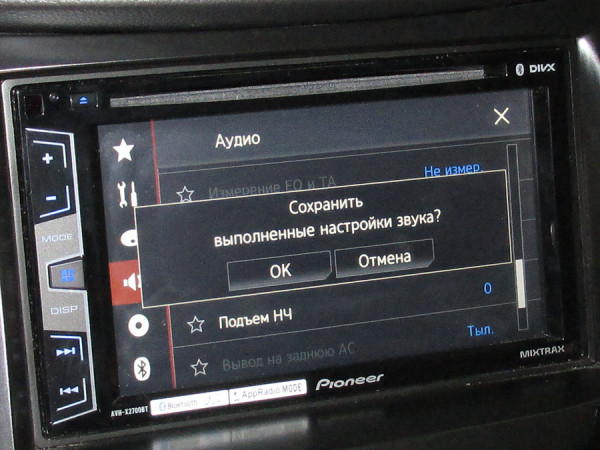

Сохранение настроек звука в Pioneer AVH-X2700BT

Сохранение настроек звука в Pioneer AVH-X2700BT

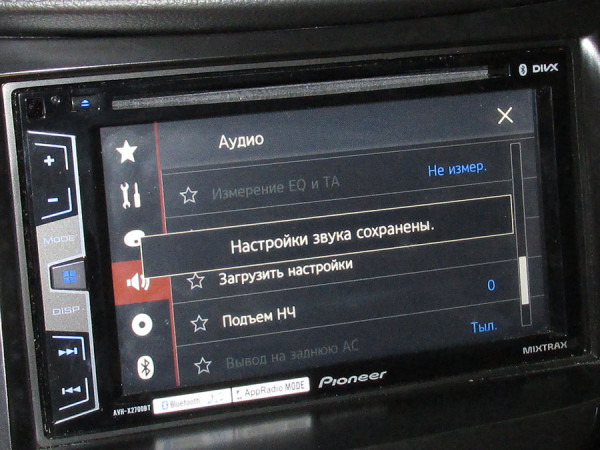

Не забываем сохранить все свои настройки, чтобы после скидывания клемм аккумулятора была возможность их вернуть легким нажатием руки.

Наслаждаемся звуком, качественного процессорного аппарата!
