Настройка автомагнитолы Alpine INE-W977BT в системе с усилителями и сабвуфером

​​Разберем процесс настройки станции мультимедиа Alpine INE-W977BT в системе с двумя усилителями, от одного из которых работает передняя и задняя акустика, а от другого сабвуфер.

Автомагнитола установлена в Lexus LX470. Акустика в передних и задних дверях 16,5 см. Focal серии Performance, работает от усилителя Audio System M 80.4. На сабвуфер Hertz ES 300.5 в закрытом корпусе работает моноблок Audio System CO 650.1.

Для понимания процесса настройки автомагнитолы Alpine INE-W977BT пробежимся по всем пунктам меню «Настройка звука».

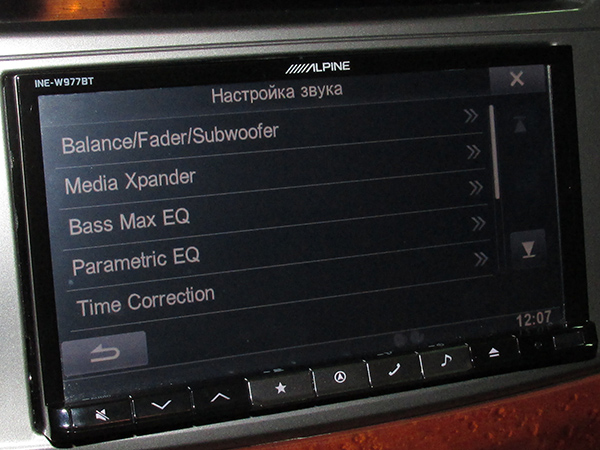

Меню «Настройка звука» автомагнитолы Alpine INE-W977B

  • «Balance/Fader/Subwoofer» - регулировка громкости «фронт-тыл» и «право-лево», отключение тыловой акустики, отключение сабвуфера и регулировка его громкости и фазы.
  • «Media Xpander» - усиление низких и высоких частот, цифровой аналог тонкомпенсации от Alpine.
  • Bass Max EQ» - предустановки эквалайзера Flat, Rock, Pop, Jazz и т.д.
  • «Parametric EQ» - ручная настройка 9-полосного параметрического эквалайзера.
  • «Time Correction» - настройка временной коррекции.

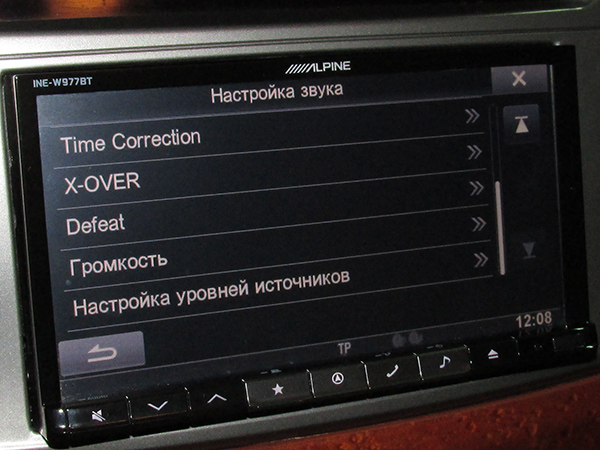

Меню «Настройка звука» автомагнитолы Alpine INE-W977BT

  • «X-OVER» - настройка среза частот с акустики и сабвуфера.
  • «Defeat» - отключение встроенного темброблока при использовании внешнего процессора в аудиосистеме.
  • «Громкость» - громкость звукового сигнала при нажатии на кнопки и сенсор экрана автомагнитолы.
  • «Настройка уровня источников» - регулировка громкости звучания различных источников относительно друг друга.

Настройка «Media Xpander» в Alpine INE-W977BT

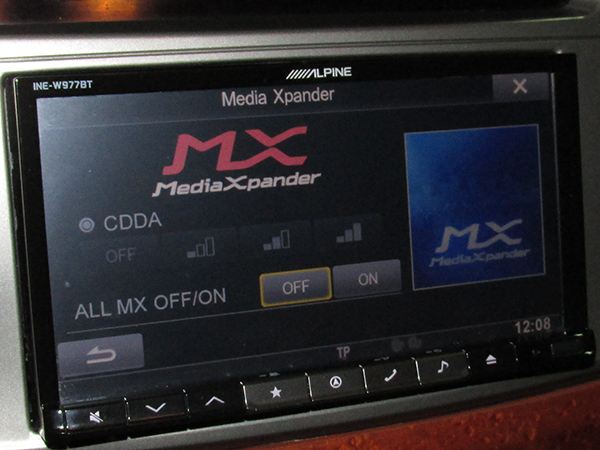

Заходим в «Media Xpander» и выбираем положение «OFF». Эта функция актуальна для простой штатной аудиосистемы, чтобы «вытянуть» с нее максимум. При наличии хорошей акустики и усилителей мощности ее лучше не использовать, так как она вносит слышимые искажения в звук.

Выбор пресета эквалайзера Alpine INE-W977BT

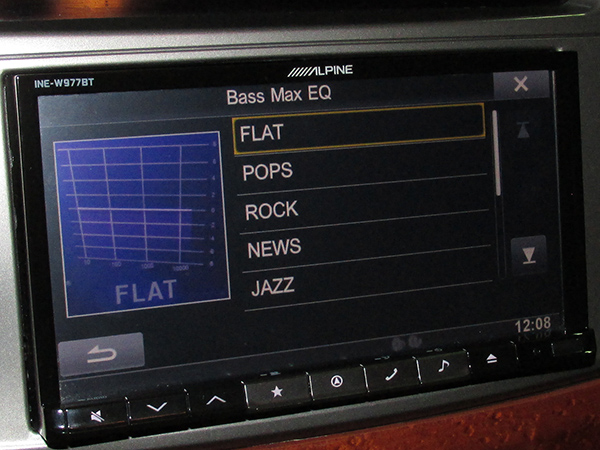

Заходим в «Bass Max EQ» и выбираем предустановку эквалайзера «Flat» - когда все настройки стоят «по нулям».

Регулировка «баланс-фэйдер» в Alpine INE-W977BT

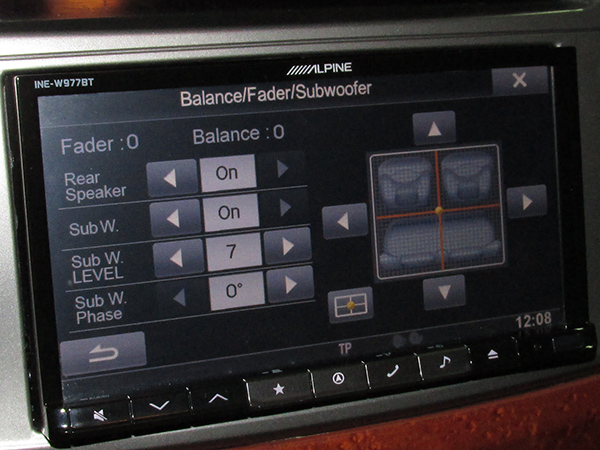

Заходим в подменю «Balance/Fader/Subwoofer». Включаем заднюю акустику - она у нас есть. Отключаем сабвуфер и проверяем звучание каждого из четырех динамиков по отдельности. Звук должен быть полноценным, все частоты должны присутствовать. Положение каждого динамика должно соответствовать своему месту.

Настройка среза частот для фронтальной акустики Alpine INE-W977BT

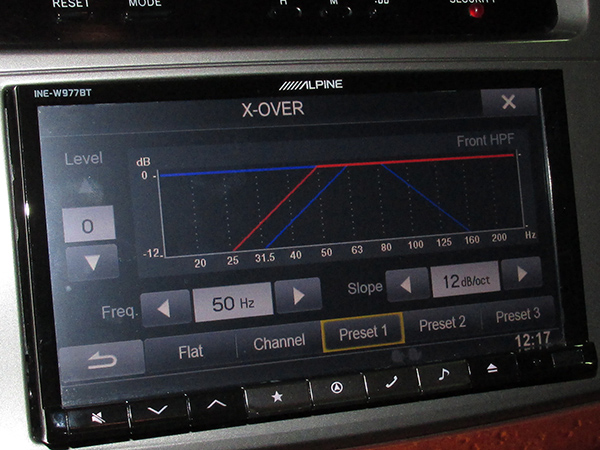

Заходим в меню «X-OVER» и выставляем срезы для фронтальной акустики («Front HPF») на 50 Гц с крутизной спада 12 дБ.

Настройка среза частот для тыловой акустики Alpine INE-W977BT

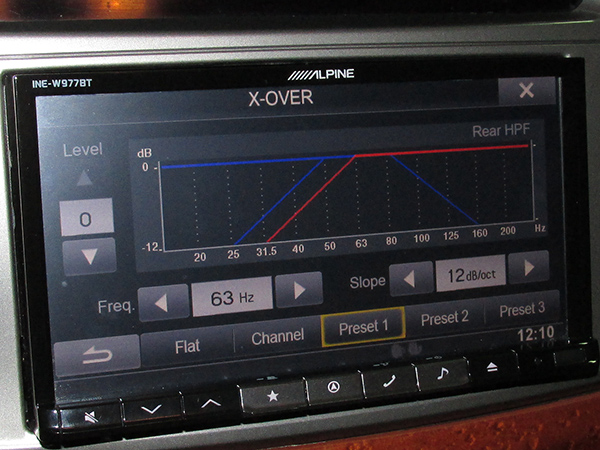

Для тыловой акустики («Rear HPF») ставим 63 Гц с крутизной спада 12 дБ.

Настройка частоты среза для сабвуфера Alpine INE-W977BT

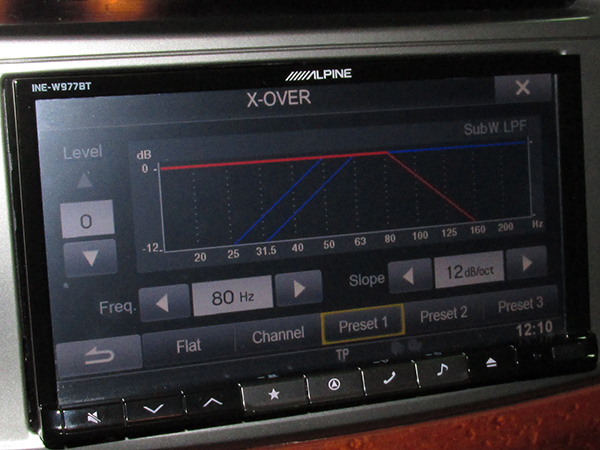

Для сабвуфера включаем «LPF» на частоте 80 Гц с крутизной спада 12 дБ

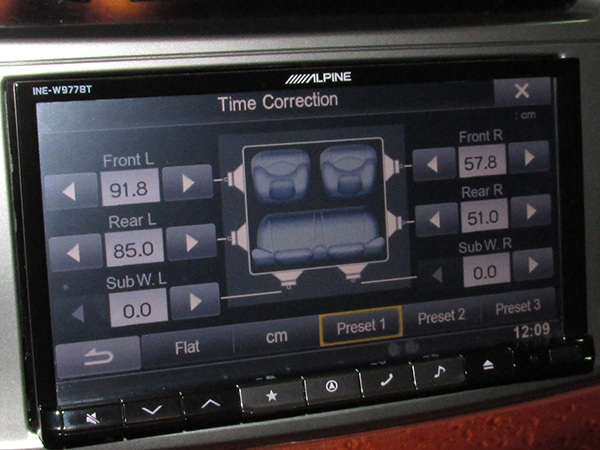

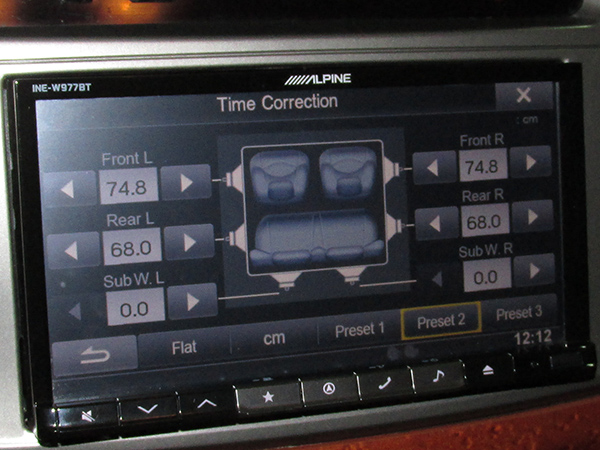

Настройка временной коррекции для водителя Alpine INE-W977BT

Настраиваем временные задержки. В продукции Alpine это делается чуть по другому, чем в Audison или Pioneer, где просто прописывается расстояние до динамиков системы, а процессор сам проставляет значения коррекции. В Alpine меряется расстояние до дальнего динамика системы (в нашем случае это сабвуфер), временная коррекция на который будет равна «0» и проставляется разница между ним и всеми остальными динамиками системы. То есть на каждый динамик устанавливается значение в сантиметрах, на сколько их надо виртуально от себя отодвинуть, чтобы они оказались на окружности с радиусом равным расстоянию до самого дальнего громкоговорителя системы от позиции слушателя. Значения выставляются после замера рулеткой и меряются от кончика своего носа в положении головы, откинутой на подголовник, но подстраиваются на слух по тестовым дискам с хорошим качеством записи женского, а потом мужского вокала. Также хорошо подойдут тестовые треки в описании к которым прописано где и какой инструмент находится на сцене. После настройки запоминаем значения на «Preset 1» нажатием и удержанием на несколько секунд.

Настройка временной коррекции для двух передних пассажиров Alpine INE-W977BT

Аналогичным образом настраиваем коррекцию для двух передних пассажиров, за точку отсчета приняв положение по центру между их головами. Запоминаем эти настройки на «Preset 2».

Настройка эквалайзера на Alpine INE-W977BT

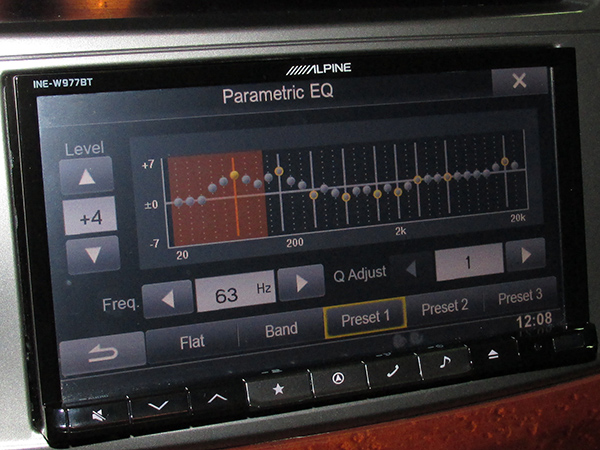

Финализируемся грамотной настройкой параметрического эквалайзера. Тут понадобится терпение и тестовые записи. Мы используем в работе диски для тестов от домашней акустики «Prime Test CD». Устраняем все огрехи получившейся системы. В нашем случае в результате получилась вот такая картинка. Как получится у Вас, зависит от выбранных Вами компонентов и проводов, но если нужная кривая не получается совсем, то обращаемся к заводским пресетам эквалайзера и выбираем под свой тип музыки.




Посмотреть Alpine INE-W977BT у нас в каталоге



Источник: Иванов Евгений, Auto-HiFi
