Настройка автомагнитолы Pioneer AVH-X5800BT в системе с усилителями на акустику и сабвуфер

Разберем процесс настройки автомагнитолы с мультимедиа Pioneer AVH-X5800BT в системе с двумя усилителями и сабвуфером.

Автомагнитола установлена в Porsche Cayenne первого поколения. Фронтальная и тыловая 3-компонентная акустика Hertz работает через усилитель Audio System X 75.4 D, сабвуфер в корпусе Hertz серии ES калибра 10 дюймов трудится от моноблока Art Sound XE 1K. Компоненты не «космической» цены, но с отличным качеством. Все фильтры на усилителях отключаем и настраиваем систему встроенным процессором магнитолы. Он современный, цифровой - грех не использовать.

Рассмотрим все пункты настроек аудио меню автомагнитолы.

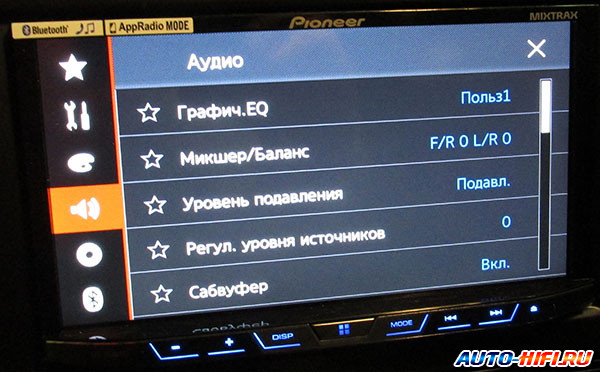

Меню настройки звука Pioneer AVH-X5800BT

  • «Графич.EQ» - 13-полосный графический эквалайзер. Число полос весьма удачное, с таким количеством Вы точно добьетесь идеального звучания своей системы.
  • «Микшер/Баланс» - регулировка громкости перед-зад и право-лево между динамиками системы.
  • «Уровень подавления» - уровень приглушения звука в режиме работы навигации со смартфона.
  • «Регулировка уровня источников» - если какой то из источников звука звучит громче или тише относительно других, можно подстроить уровень его громкости, чтобы при переключении источников не было скачков звука.
  • «Сабвуфер» - включение или отключение сабвуферного выхода предусилителя автомагнитолы.

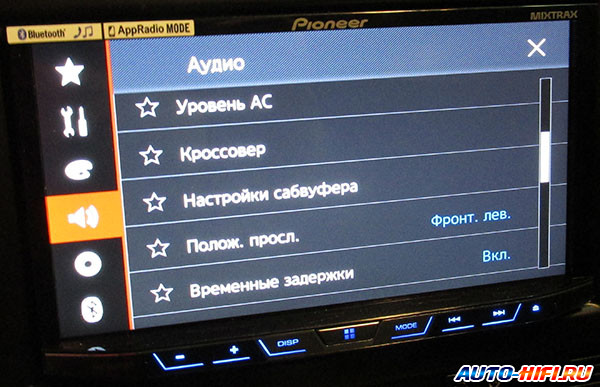

Меню настройки звука Pioneer AVH-X5800BT

  • «Уровень АС» - регулировка громкости звука пяти основных динамиков системы относительно друг друга.
  • «Кроссовер» - регулировка среза частот на фронт, тыл и сабвуфер.
  • «Настройка сабвуфера» - регулировка среза сабвуфера, крутизны спада и фазы.
  • «Полож. просл.» - выбор места расположения слушателя в автомобиле.
  • «Временные задержки» - регулировка временной коррекции для пяти основных динамиков системы.

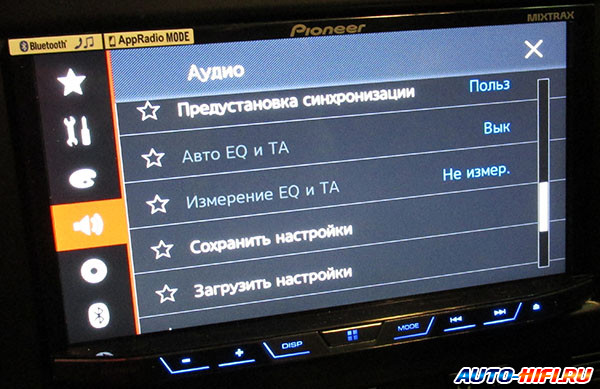

Меню настройки звука Pioneer AVH-X5800BT

  • «Предустановка синхронизации» - позволяет выбрать режим настройки эквалайзера и временной коррекции: ручной или автоматический и сбросить настройки автоматического режима.
  • «Авто EQ и TA» - показывает результат автоматической настройки временной коррекции и эквалайзера.
  • «Измерение EQ и TA» - автоматически настраивает временную коррекцию и эквалайзер с использованием отдельно докупаемого микрофона Pioneer.
  • «Сохранить настройки» - сохраняет настройки автомагнитолы в энергонезависимой памяти.
  • «Загрузить настройки» - загружает настройки автомагнитолы из энергонезависимой памяти.

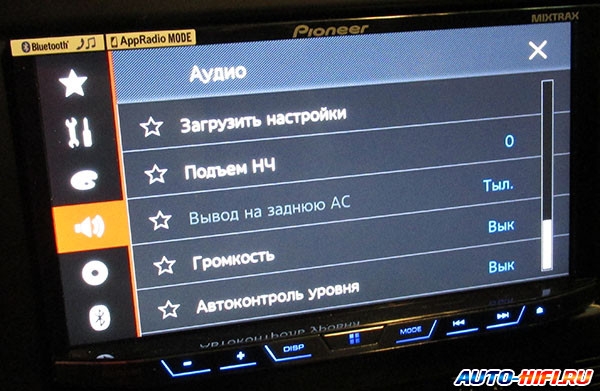

Меню настройки звука Pioneer AVH-X5800BT

  • «Подъем НЧ» - подъем басов на фиксированной громкости
  • «Вывод на заднюю АС» - выбор режима звучания тыловой акустики: полный диапазон или только низкие частоты. Этот пункт меню доступен к регулировке только тогда, когда все источники звука отключены, то есть выбран режим «Off» в основном меню, доступном при нажатии центральной кнопки и открытия режима AV.
  • «Громкость» - неправильный перевод от Pioneer. На самом деле правильно - тонокомпенсация, усиление низких и высоких частот на небольшой громкости. Есть три уровня регулировки. Используется только на штатной или простейшей акустике. При наличии в системе внешних усилителей мощности или сабвуфера отключается, так как добавляя в тракт мощный бас и звонкий верх вносит искажения в средние частоты, портит вокал.
  • «Автоконтроль уровня» - изменение громкости звучания магнитолы в зависимости от шума в салоне.

Все понятно? Приступаем к настройке.

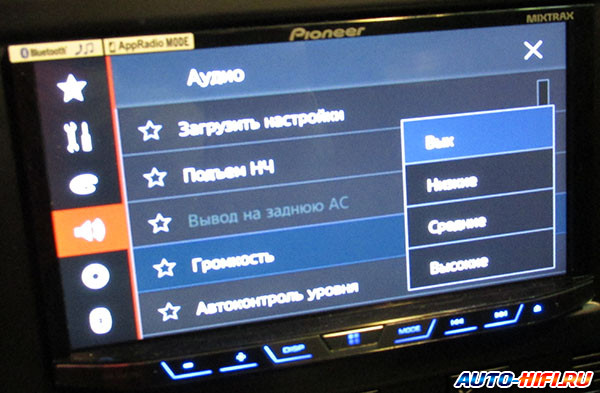

Регулировка тонкомпенсации Pioneer AVH-X5800BT

Отключаем тонкомпенсацию в меню, которое Pioneer неправильно называет громкостью. В нашей системе с качественными усилителями и хорошей акустикой она не требуется.

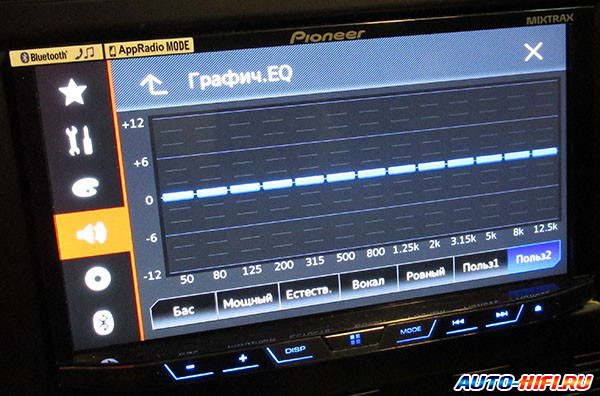

Настройка эквалайзера в Pioneer AVH-X5800BT

Выбираем пользовательскую предустановку эквалайзера, когда все регулировки стоят «по нулям».

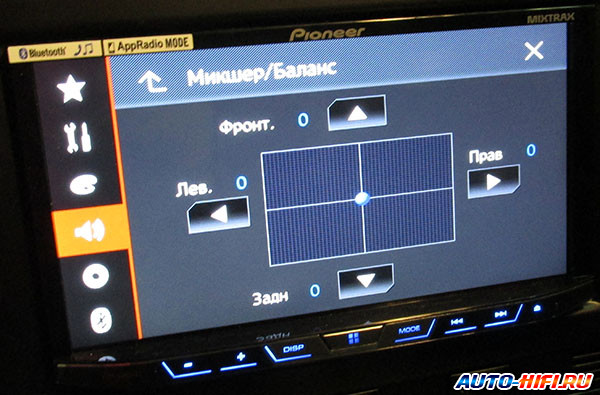

Регулировка фронт/тыл и право/лево в Pioneer AVH-X5800BT

Заходим в меню «Микшер/Баланс» и проверяем правильность подключения динамиков. Прослушиваем тестовый трек с хорошим качеством, понимаем что каждый динамик находится на своем месте и воспроизводит полный диапазон частот. Если «право-лево» или «фронт-тыл» будут перепутаны, то настройка процессора не получится. После проверки даем громкость на 80-90% и выставляем входную чувствительность (Gain) на усилителях системы так, чтобы было громко, но не было искажений звука.

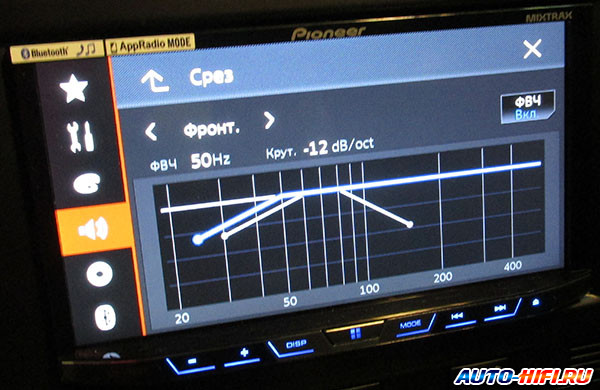

Настройка среза частот фронтальной акустики Pioneer AVH-X5800BT

Далее убираем лишние частоты с акустику в меню «Кроссовер». Для фронтальной акустики выбираем частоту 50 Гц и задаем срез 12 дБ.

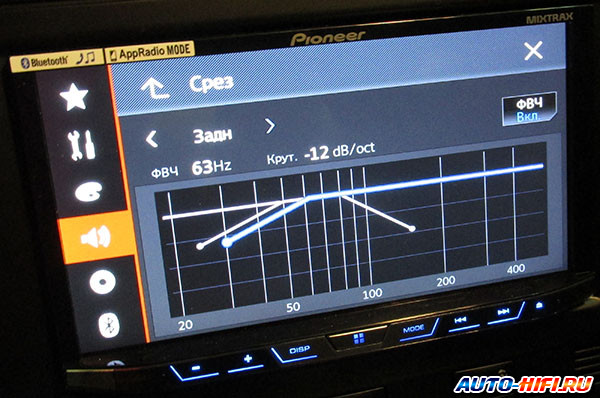

Настройка среза частот тыловой акустики Pioneer AVH-X5800BT

Для тыловой акустики выбираем частоту 63 Гц с крутизной среза 12 дБ.

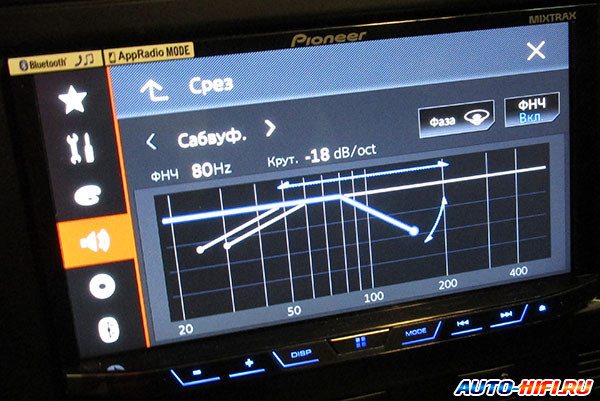

Настройка среза частот для сабвуфера Pioneer AVH-X5800BT

На сабвуфер ставим значение 80 Гц и «режем» частоты третим порядком - 18 дБ.

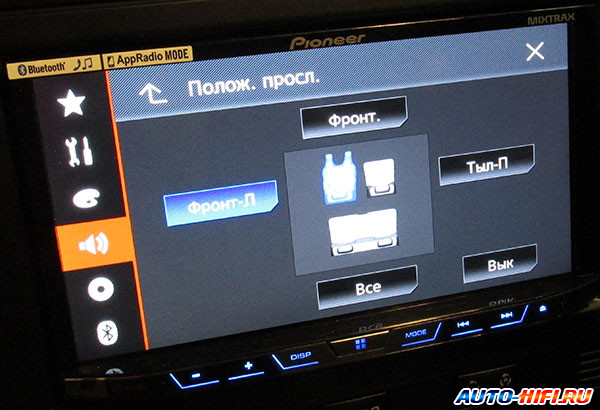

Выбор позиции слушателя Pioneer AVH-X5800BT

В меню «Положение прослушивания» выбираем «себя, любимого».

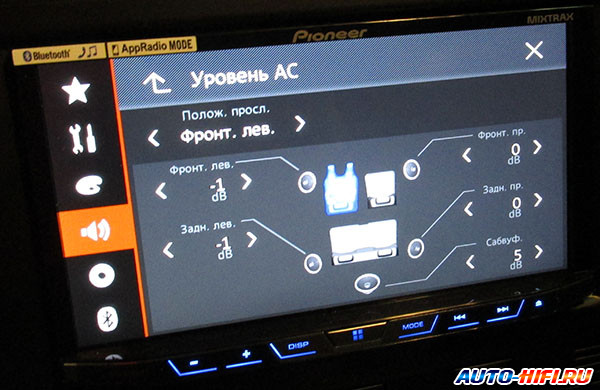

Настройка громкости звучания акустики в Pioneer AVH-X5800BT

В меню «Уровень АС» проставляем громкость звучания левой стороны, как более ближней к себе, чуть тише, чем правой.

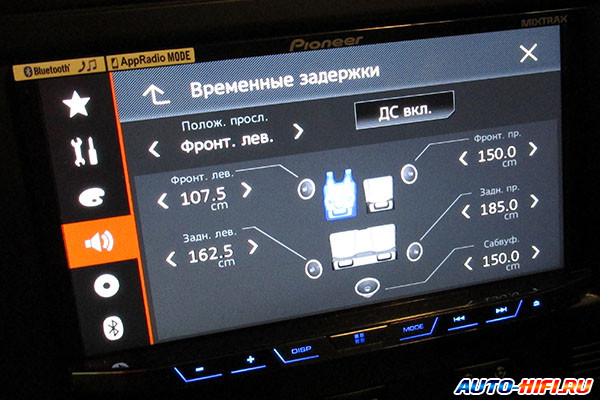

Настройка временной коррекции в Pioneer AVH-X5800BT

В меню «Временные задержки» проставляем расстояния до динамиков от своего носа в положении, когда голова откинута на подголовник. После установки расстояний ставим трек с мужским вокалом и аккуратно корректируем значения для фронтальной акустики так, чтобы вокалист был по середине. После этого аналогично поступаем на треке с женским вокалом.

В меню «Настройка сабвуфера» проверяем на басовом треке фазу сабвуфера. В одном положении сабвуфер должен звучать «слитно» с динамиками системы, а в другом так, как будто стоит далеко-далеко и играет отдельно от акустики. Оставляем правильное положение.

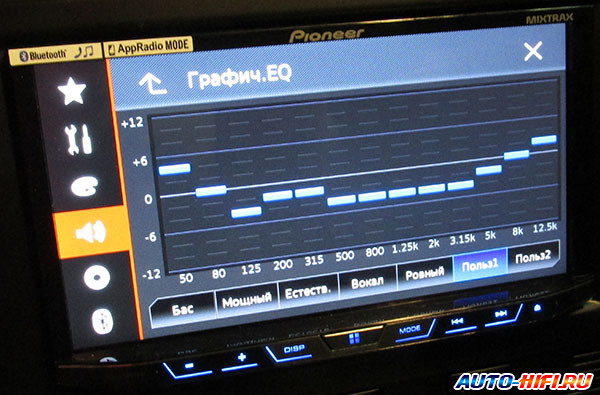

Настройка эквалайзера в Pioneer AVH-X5800BT

В меню «Графический эквалайзер» настраиваем нюансы звучания системы на качественных тестовых треках. Можно использовать «белый шум» и калиброванный измерительный микрофон с установленным специальным ПО на компьютере для точной настройки системы. А можно положиться на свой слух.

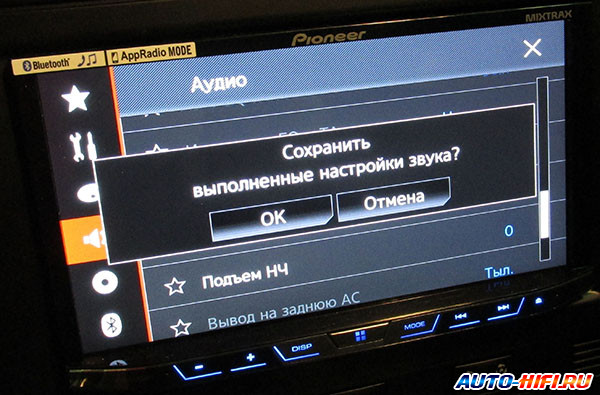

Сохранение настроек аудио в Pioneer AVH-X5800BT​

Не забываем сохранить все выполненные настройки звука, чтобы в случае отключения клеммы аккумулятора не проходить весь процесс настройки заново.




У нас в каталоге:




Источник: Иванов Евгений, Auto-HiFi
