Настройка Alpine INE-W990BT в системе с двумя усилителями

Достаточно интересная и не имеющая аналогов по функционалу магнитола Alpine INE-W990BT была установлена в Nissan Murano с двумя усилителями мощности. 4-канальный Audio System X 75.4 D работает на фронтальную компонентную и тыловую коаксиальную акустику. На сабвуфер трудится моноблок Art Sound XE 1K.

Разберем процесс настройки процессора автомагнитолы. Так как процессор позволяет выставить все срезы частот для акустики, кроссоверы усилителей отключаем, головное устройство отлично справится с этой задачей.

Меню настроек настроек автомагнитолы смотрится красиво.

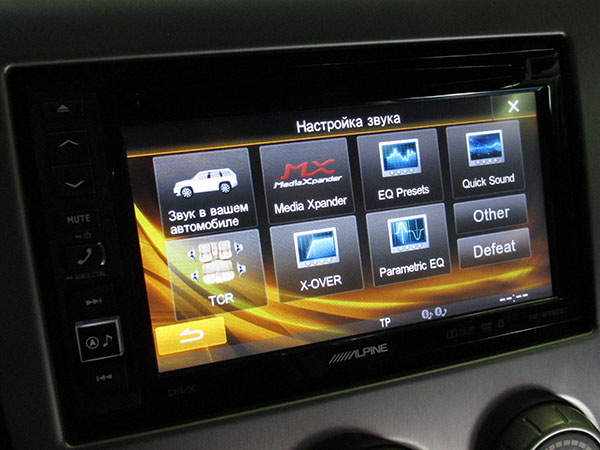

Настройки звука Alpine INE-W990BT

Разберем все пункты меню по порядку:

  • «Звук в Вашем автомобиле» - быстрая и неинтересная настройка звука на основании нескольких простых вопросов для "домохозяек";
  • «Media Xpander» - аналог тонкомпенсации от Alpine, функция которая позволяет сделать звук насыщенным на небольшой громкости;
  • «EQ Presets» - предустановки эквалайзера Rock, Pop, Jazz и т.д.;
  • «Quick Sound» - простой 2-полосный эквалайзер, регулировка сабвуфера, а также фронт-тыл, право-лево;
  • «TCR» - настройка временной коррекции для 6 каналов;
  • «X-OVER» - регулировка среза частот для акустики и сабвуфера;
  • «Parametric EQ» - ручная настройка параметрического эквалайзера;
  • «Other» - подменю, пункты которого разберем ниже;
  • «Defeat» - отключение всех настроек звука, используется в том случае, когда есть внешний процессор, с которого производятся все регулировки звука.

Меню настроек звука Alpine INE-W990BT

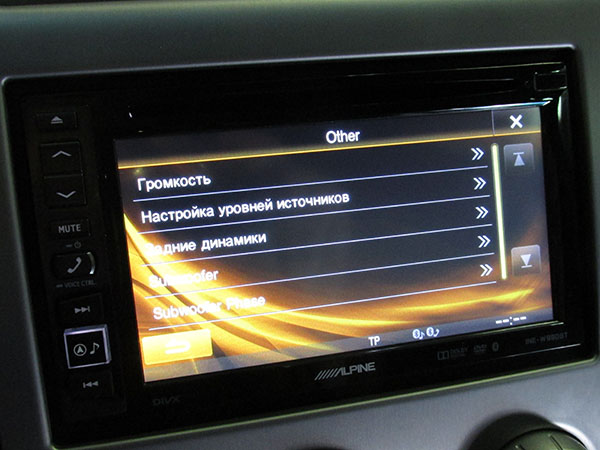

Подменю «Other»:

  • «Громкость» - регулировка громкости звука нажатия кнопок;
  • «Настройка уровней источников» - регулировка громкости звучания для каждого из источников звука автомагнитолы;
  • «Задние динамики» - включение/выключение выходов для тыловой акустики;
  • «Subwoofer» - включение/выключение сабвуфера;
  • «Subwoofer Phase» - изменение фазы сабвуфера (0, 180).

Приступаем к настройке.

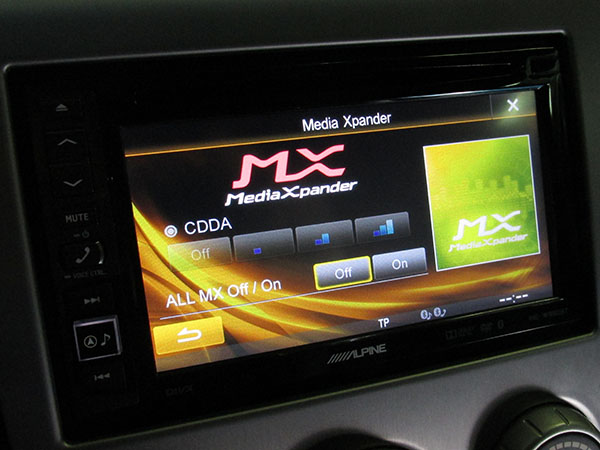

Настройка «Media Xpander» в Alpine INE-W990BT

Так как в системе у нас стоят усилители с хорошей акустикой отключаем функцию «Media Xpander». Она требуется только для слабой штатной акустики, чтобы хоть что-то похожее на звук из нее вытянуть. В нашей системе она будет только искажать звук.

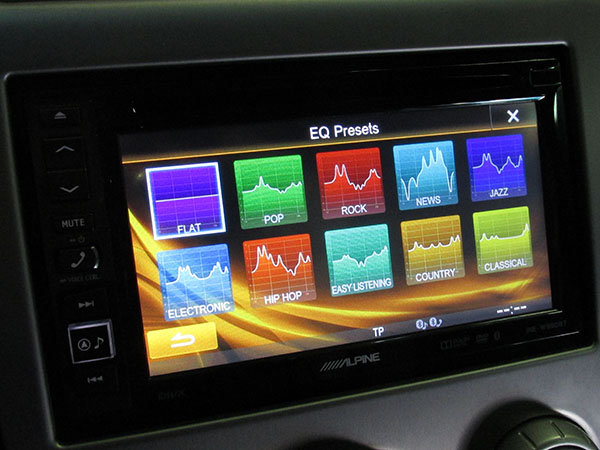

Предустановки эквалайзера в Alpine INE-W990BT

В предустановках эквалайзера выбираем «Flat». Эквалайзером мы на финальном этапе «добьем» все оставшиеся огрехи системы.

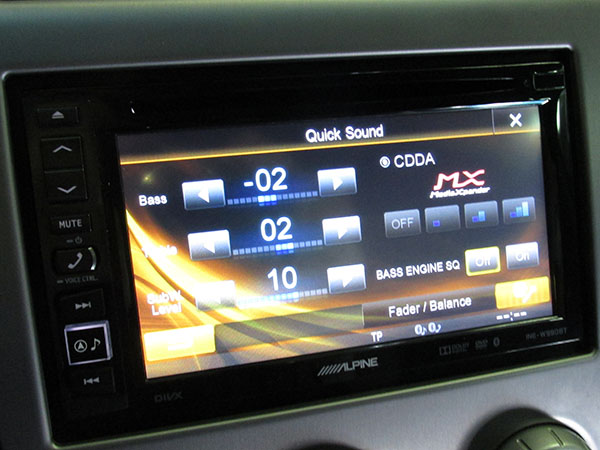

Настройка темброблока и регулировка громкости сабвуфера в Alpine INE-W990BT

В меню «Quick Sound» выставляем регулировки в центральные значения, для темброблока это будет 0, а для сабвуфера 7.

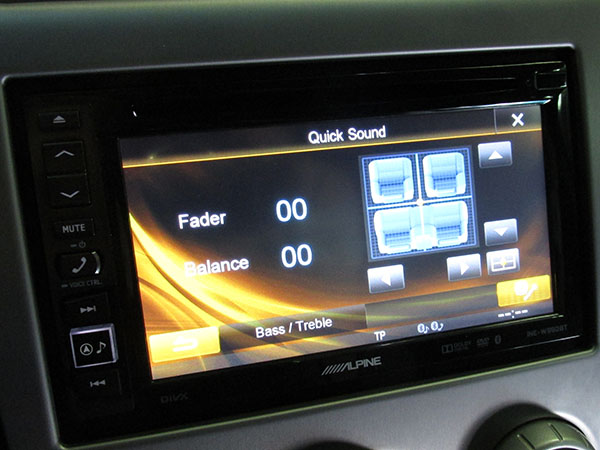

Регулировка «Fader/Balance» в Alpine INE-W990BT

Регулировкой «Fader/Balance» проверяем правильность подключения динамиков нашей системы. При неправильном подключении временную задержку настроить будет не реально.

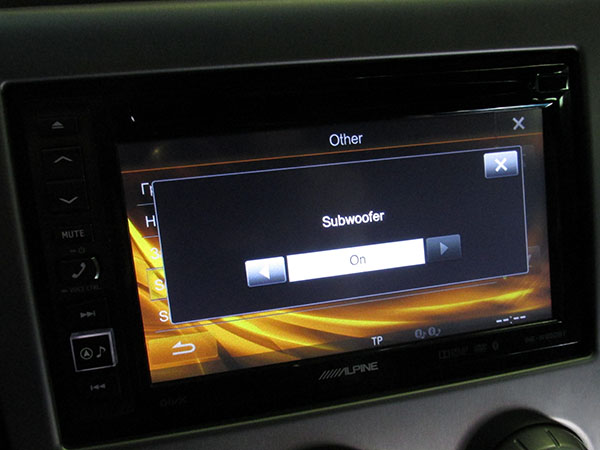

Включение/выключение сабвуфера в Alpine INE-W990BT

В меню «Other» включаем сабвуфер.

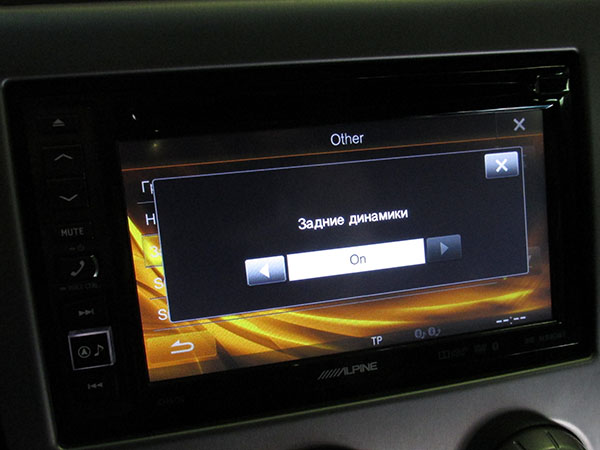

Включение/выключение тыловой акустики в Alpine INE-W990BT

В меню «Other» ставим включаем выходы на тыловую акустику.

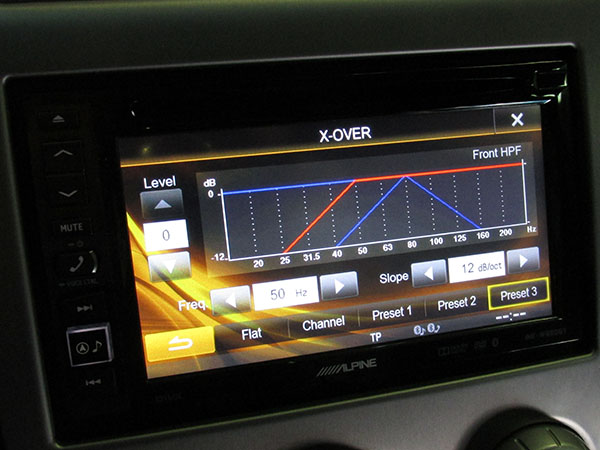

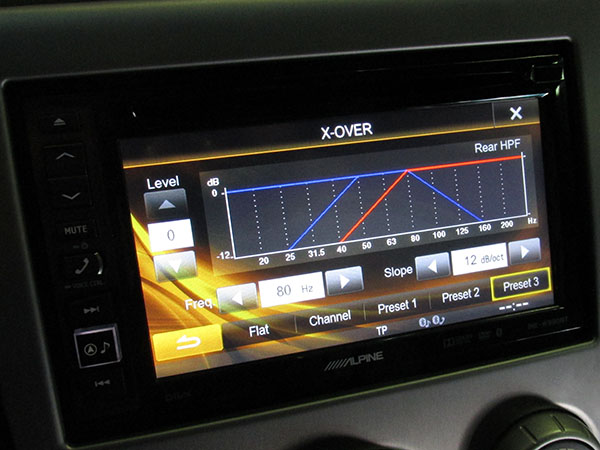

Настройка среза частот для акустики в Alpine INE-W990BT

В меню «X-OVER» для фронтальной акустики выставляем значение среза на 50 Гц с крутизной спада 12 дБ.

Настройка среза частот для акустики в Alpine INE-W990BT

Аналогичным образом настраиваем коррекцию для двух передних пассажиров, за точку отсчета приняв положение по центру между их головами. Запоминаем эти настройки на «Preset 2».

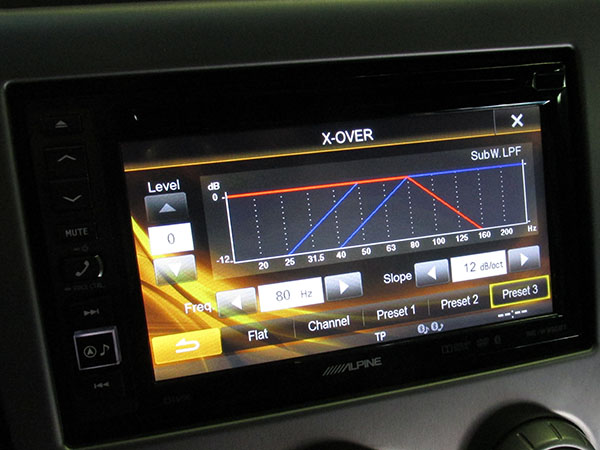

Настройка среза частот для сабвуфера в Alpine INE-W990BT

Сабвуфер ограничиваем сверху на 80 Гц с крутизной спада 12-18 дБ.

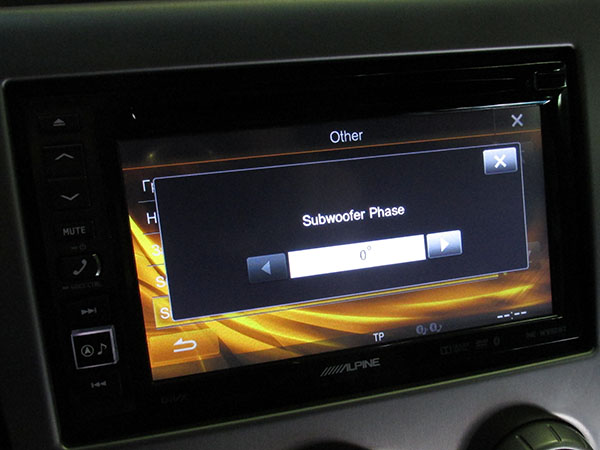

Регулировка фазы сабвуфера в Alpine INE-W990BT

Включаем трек с хорошим басом, заходим в меню «Other», далее в «Subwoofer Phase» и выбираем значение, в котором бас будет более глубоким и четким на слух.

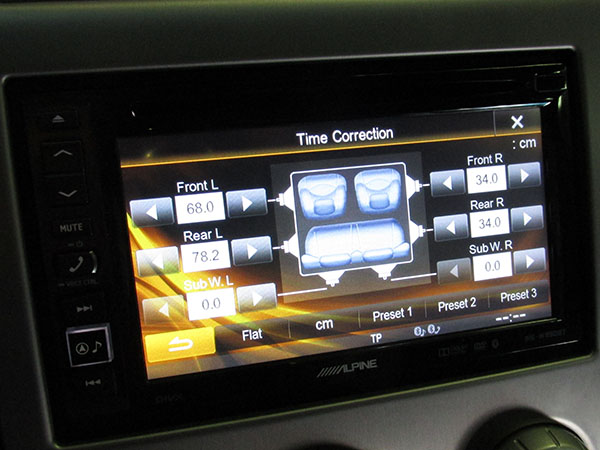

Настройка временной коррекции в Alpine INE-W990BT

В меню «TCR» расставляем временную задержку. Меряем расстояние до самого дальнего динамика системы, как правило это сабвуфер. Расстояние меряется от кончика своего носа в положении головы откинутой на подголовник до центра динамика. Далее из него вычитаем расстояние измеренной аналогичным образом до левого переднего динамика системы. И полученную разницу заносим, как временную коррекцию для левого переднего динамика. Аналогично поступаем для всех динамиков системы.

Далее берем хороший диск с женским и мужским вокалом. Слушаю музыку пробуем подогнать значения задержки так, чтобы получилась правильная сцена с вокалистом перед собой. Есть специальные тестовые диски, к трекам которых есть описания, в которых указано где и какой инструмент примерно должен находиться. Очень удобно для использования на данном этапе настройки.

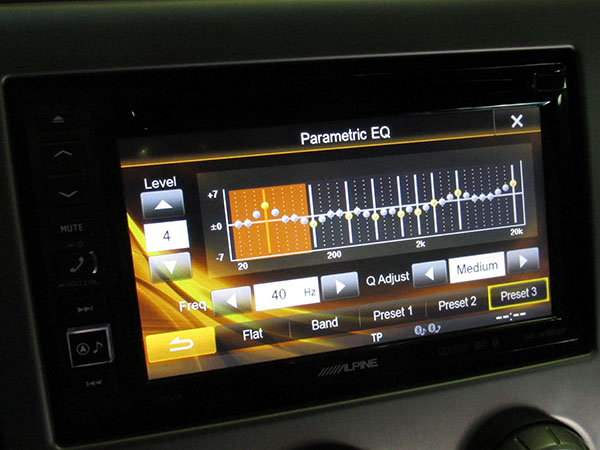

Настройка эквалайзера в Alpine INE-W990BT

В меню «Parametric EQ» производим тонкую подстройку звука параметрическим эквалайзером, используя качественные записи или тестовые диски.




Посмотреть Alpine INE-W990BT у нас в каталоге



Источник: Иванов Евгений, Auto-HiFi
