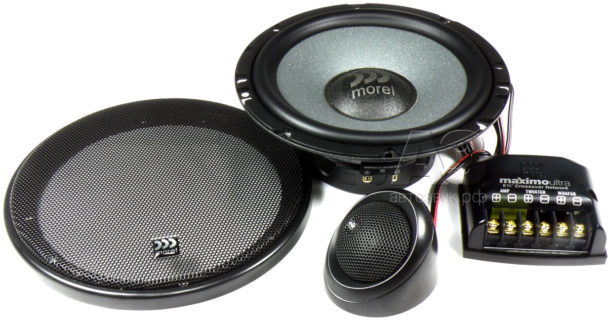

Компонентная акустика Morel Maximo Ultra 602



Не все могут себе позволить топовую акустику, в этом случае помогут бюджетные линейки. Среди них тоже есть «табель о рангах». И Morel по праву занимает в этом списке верхнюю строчку. Лучшие технологии верхних линеек, традиционное качество, отличное звучание все это можно получить в новой линейке Morel Ultra. Усовершенствования сохранили лучшие фамильные черты другой бюджетной линейки, вышедшей несколькими годами ранее…

Компонентная акустика Morel Maximo Ultra 602

ВЕРНОСТЬ ТРАДИЦИЯМ

Если приглядеться повнимательнее, то Maximo Ultra 602 – логическое развитие когда-то побывавшего в наших тестах Maximo 6. Само собой – с изменениями в конструкции к лучшему, там был резерв для совершенствования. Кто желает найти отличия – велкам, ссылка, как обычно, в конце статьи. Не претерпел изменений только твитер: как говорится, хорошее улучшать – только портить.

А теперь перейдём от слов к делу.

Компонентная акустика Morel Maximo Ultra 602

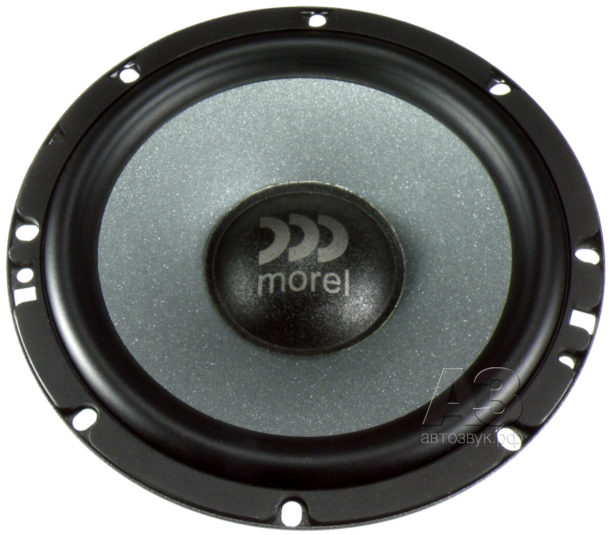

По конструкции мидбас – классическая «шестидюймовка» с широким фланцем, на котором имеется набор отверстий на все случаи жизни. Диффузор из прессованной целлюлозы с защитным покрытием лицевой стороны микрочастицами слюды на подвесе S-образного профиля шириной 10 мм. Текстильный пылезащитный колпачок диаметром 50 мм довольно мягкий, и, судя по всему, не склонен к резонансам. Диаметр звуковой катушки типичный для этого калибра –25 мм

Компонентная акустика Morel Maximo Ultra 602

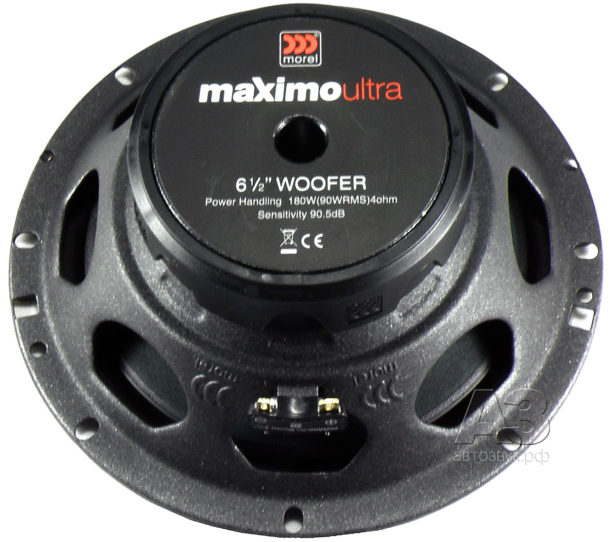

Несмотря на кажущуюся лёгкость корзины она жёсткая и «глухая». Восемь вентиляционных окон сравнительно небольшого сечения снабжены отбортовками по внутреннему контуру, корзина окрашена антирезонансной краской. Магнитная система вентилируемая, отверстие в керне закрыто защитной сеткой. Магнит – классический ферритовый в резиновом защитном кожухе

Компонентная акустика Morel Maximo Ultra 602

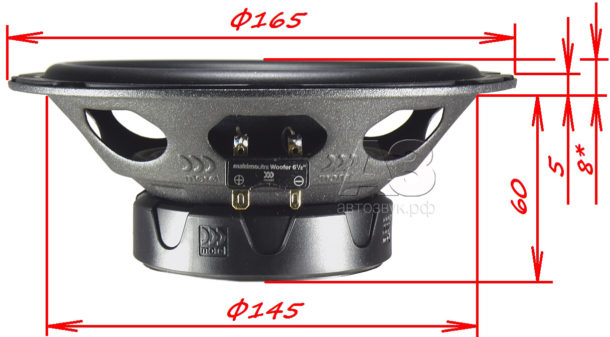

Основные размеры мидбасовой головки стандартные, включая посадочную глубину. На фото указан физический размер, в инструкции приводится иная цифра – 63 мм, она учитывает потребность динамика в вентиляции

Компонентная акустика Morel Maximo Ultra 602

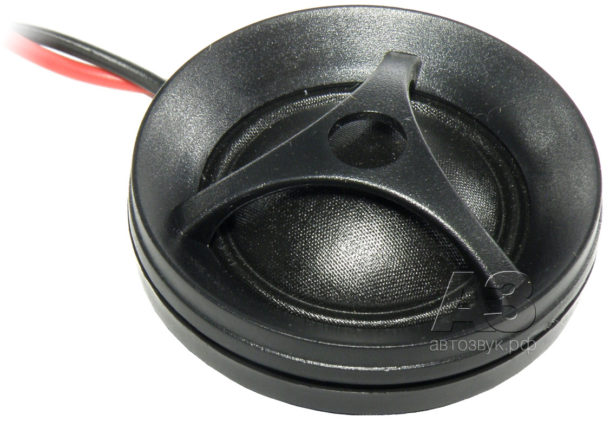

Пищалка традиционная «морелевская», в общих чертах повторяет серию MT,но с мягким текстильным куполом. Диаметр купола 28 мм, он снабжён коротким рупором и фазовыравнивающим элементом в виде трёхлучевой звезды. Легкосъёмная сетка удерживается на своём месте полем рассеяния неодимовой магнитной системы

Компонентная акустика Morel Maximo Ultra 602

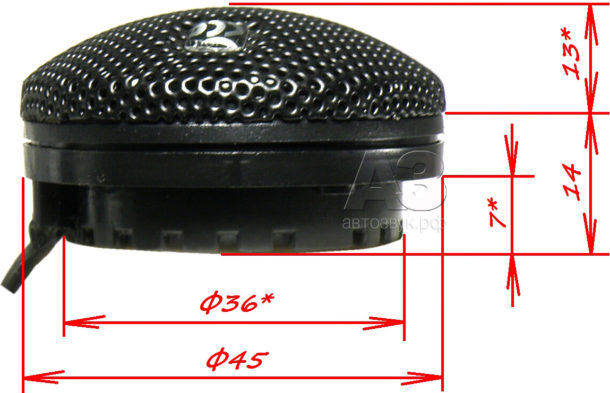

Здесь всё, как обычно, размеры стандартные

Компонентная акустика Morel Maximo Ultra 602

Компонентная акустика Morel Maximo Ultra 602

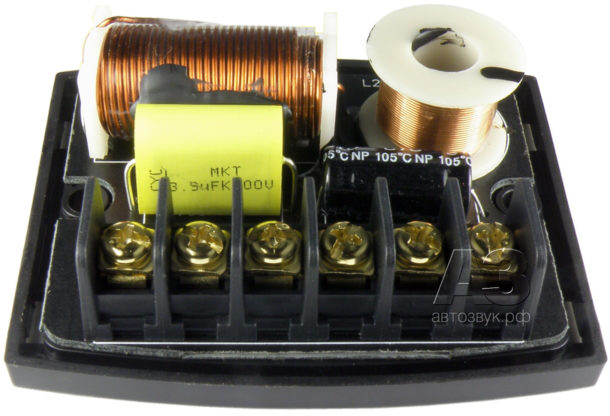

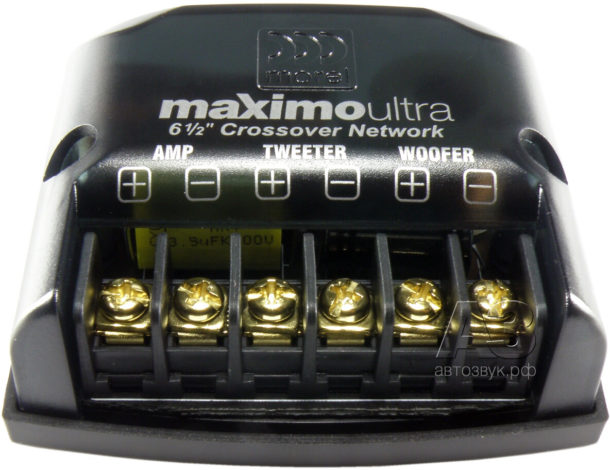

Структура кроссовера считывается с ходу – ФВЧ и ФНЧ второго порядка без дополнительных элементов. Две катушки, два конденсатора

ЛИЧНЫЙ ОПЫТ

Абсолютно живое, естественное звучание. Отличная микродинамика — глубина сцены реально впечатляет. Лёгкий диффузор способствует отличной прорисовке среднечастотного диапазона: детально, с ровным тональным балансом. Этот участок головке удался на славу – вокал, духовые и смычковые инструменты, гитара звучат абсолютно натурально. Нижний бас на удивление плотный, но без гудения. Средний и верхний бас уверенный и чёткий, усилитель отлично контролирует диффузор. Диаграмма направленности пищалок на слух показалась весьма широкой, особо точного «прицеливания» на слушателя не требуется. Верхнечастотный участок диапазона при прослушивании «в лоб» ярковат, но под углом приходит в норму.

ИЗМЕРЕНИЯ

Сопроводительная документация комплекта против обыкновения лаконична: импеданс, чувствительность, диапазон воспроизводимых частот, мощность. Номинальная мощность комплекта заявлена в 90 Вт, максимальная – вдвое больше. Диапазон воспроизводимых частот 50 Гц-20 кГц, чувствительность 90,5 дБ (при 2,83 В). Остальные параметры предстоит измерить.

Начнём с импеданса, и нас встречает первая неожиданность: комплект заявлен как четырёхомный, но сопротивление звуковых катушек едва превышает 2 Ом.

Компонентная акустика Morel Maximo Ultra 602

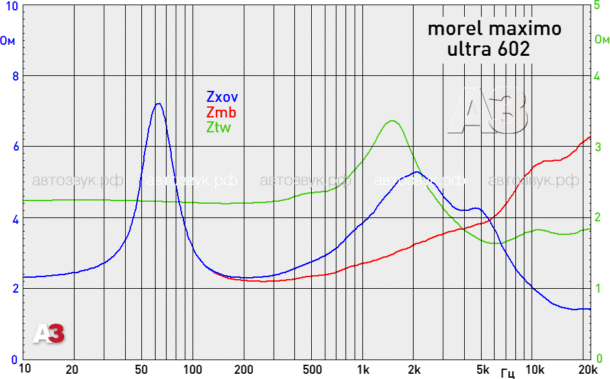

Импеданс компонентов и комплекта в целом (для твитера свой масштаб). Если рассматривать импеданс как «средний по больнице», то получается примерно 4 Ом. Но реальность не сводится к средним величинам. Обратите внимание: пищалка без феррожидкостного демпфирования, и сравнительно небольшой индуктивности, а на высоких частотах её импеданс даже ниже Re – сказывается влияние внутренних фазовых сдвигов от акустического демпфера под куполом. Хитрая загогулина в области 3-5 кГц на общем импедансе подсказывает, что кроссовер не так прост, каким хочет казаться

Измеренная чувствительность соответствует заявленной, если учесть разные методики измерения. Индуктивность головок сравнительно небольшая. Для любителей самодельных кроссоверов в таблицы добавлена измеренная нами индуктивность звуковых катушек на частотах 1 и 10 кГц, а также среднегеометрическая величина индуктивности в диапазоне 1-10 кГц.

мидбас твитер
Чувствительность, дБ/Вт (1 м) 87 87,5
FS, Гц 62 1467
RE, Ом 2,2 2,2
QTS 0,84 1,16
VAS, л 15,2
MMS, г 11,3
Bl 2,9
L1kHz, мГн 0,43 0,45
L10kHz, мГн 0,07 0,03
L3.16kHz, мГн 0,17* 0,11*

* Среднегеометрическая по диапазону.

Компонентная акустика Morel Maximo Ultra 602

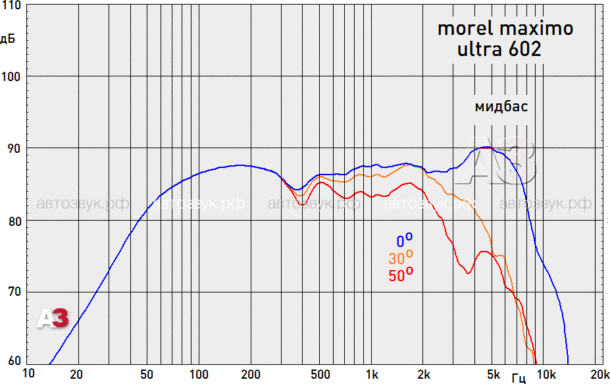

Чувствительность мидбаса по диапазону в среднем 87 дБ, АЧХ по оси – на удивление ровная, если не считать небольшого волнения в области 300-600 Гц. Вследствие повышенной добротности мидбаса АЧХ лишена типичного для Morel раннего спада. Угловые характеристики хороши вплоть до 2,5-3  кГц, дальше начинается вполне предсказуемый спад АЧХ, и с учётом реального положения мидбаса в двери частота раздела не должна быть выше 4 кГц.

Компонентная акустика Morel Maximo Ultra 602

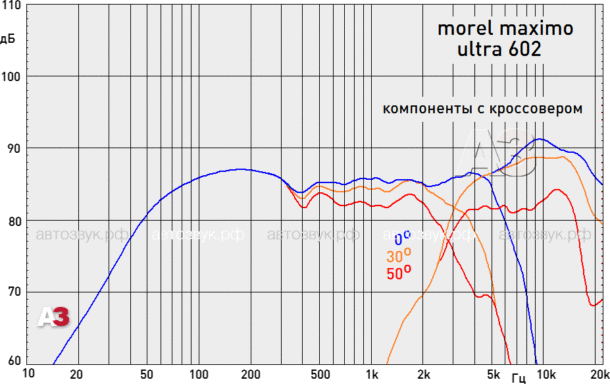

Частота раздела штатного кроссовера 3,5 кГц. С учётом собственных АЧХ излучателей спад за пределами диапазона намного круче 12 дБ/окт. Как и ожидалось, направленность пищалки заметно выражена, но проявляется главным образом в изменении уровня. АЧХ практически не имеет причудливых извивов – несмотря на наличие фазовыравнивающих элементов. Всё дело в их размере…

Как известно из теории, взаимный фазовый сдвиг сигналов фильтров второго порядка на частоте раздела составляет 180 градусов. Если включить компоненты синфазно – на частоте раздела будет провал суммарной АЧХ на 3 дБ, если одну из головок включить в противофазе – появится горб величиной те же 3 дБ. Но это в теории, при установке излучателей в одной плоскости, при измерениях в ближнем поле – и вообще, 3 дБ справедливы лишь для фильтров Баттерворта.

Практическое следствие из этого заключается в том, что большинство производителей махнули рукой на эти тонкости и указывают на кроссоверах одинаковую полярность подключения головок: общий провод – минус, выход фильтра – плюс. Хотя в действительности правильный вариант подключения равновероятен: всё зависит от расстояния от излучателей до точки прослушивания.

При измерениях мы всегда проверяем оба варианта подключения на осевой АЧХ – так сразу проясняется и реальная частота раздела, и влияние полярности подключения. Для снятия угловых АЧХ выбираем тот вариант, который показывает лучшие результаты – чаще это вариант с обратной полярностью пищалки.

Так вот, следующая неожиданность (если не сбился со счёта – третья): в этот раз лучшие результаты на угловых АЧХ продемонстрировал именно вариант с прямой полярностью – как указано на кроссовере.

Компонентная акустика Morel Maximo Ultra 602

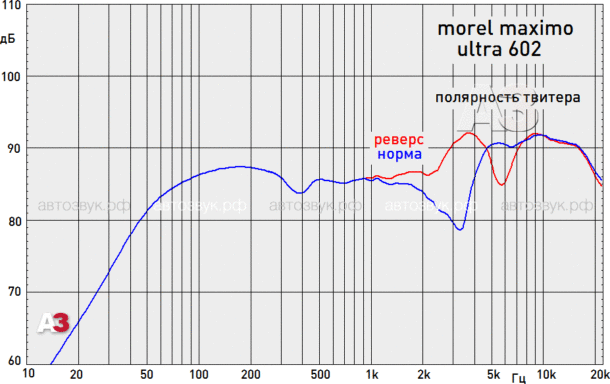

Реальная частота раздела – 3,5 кГц, этот график даёт самый точный ответ. Но осевая АЧХ комплекта в любом случае далека от совершенства. Зато угловые…

Компонентная акустика Morel Maximo Ultra 602

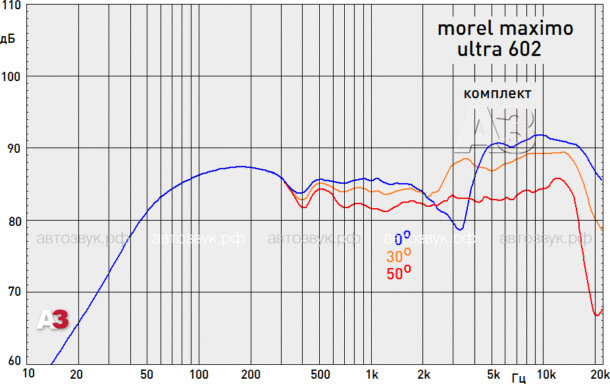

Угловые АЧХ при подключении пищалки «как написано» оказались гораздо лучше, чем при «теоретически правильном» реверсном подключении

В конце раздела измерений мы традиционно даём усреднённые показатели гармонических искажения по нескольким частотным полосам. В этом комплекте искажения невысокие (хотя и не рекордно низкие), при этом почти одинаковые по диапазону.

Искажения в характерных частотных полосах
при звуковом давлении 90 дБ (1 м), %
100 — 300 Гц 0,79
300 — 1000 Гц 0,53
1 — 3 кГц 0,87
3 — 10 кГц 0,82

МЁД & ДЁГОТЬ

Звучание абсолютно живое, прекрасная проработка инструментов и вокала, середина просто шикарная. И даже бас аккуратный и плотный, что для Morel, согласитесь, нетипично. Широкая диаграмма направленности пищалки позволяет не особо заботиться о её ориентации – наводить её по лазерному целеуказателю точно в голову слушателя вовсе не обязательно. Сразу видно, что характеристики комплекта оптимизированы именно с учётом внеосевой работы излучателей.

Акустика во всех смыслах получилась «всеядная», отзывчивая на любую хорошую музыку. Помимо штатного варианта подключения хорошие перспективы есть и у би-ампинга – благо, теперь многие головные устройства поддерживают такой режим работы. Кроме того, пониженный импеданс динамиков позволит «выжать» из штатных усилителей ГУ дополнительную мощность. Правда, это же обстоятельство может оказаться и недостатком – хотя все современные ГУ «переваривают» двухомную нагрузку, у некоторых экземпляров в таком режиме повышаются нелинейные искажения. Отсутствие регулировки уровня твитера в кроссовере вряд ли можно считать недостатком в век процессорных систем.

Цена вопроса: 6 990 руб.




У нас в каталоге:




Источник: Журнал «Автозвук»
