Сабвуферный динамик
Alpine SWR-10D4

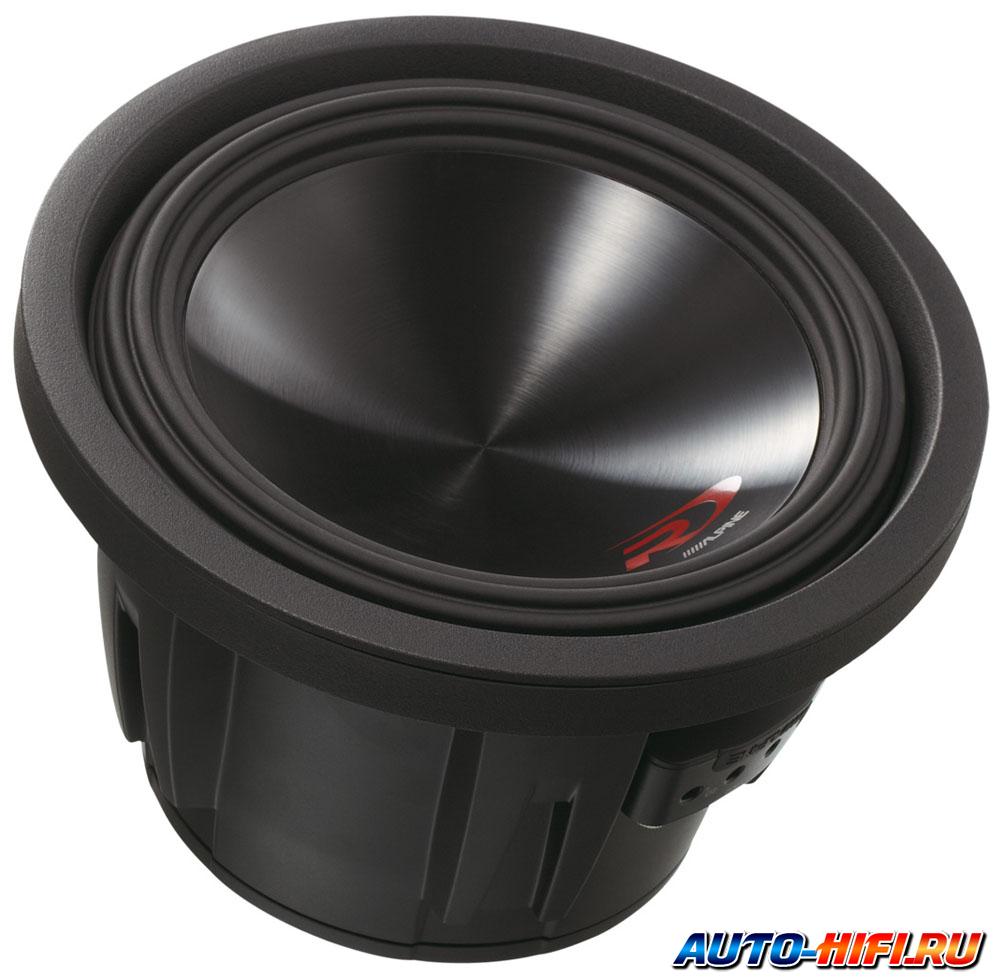

Сабвуферный динамик Alpine SWR-10D4
Сабвуферный динамик Alpine SWR-10D4

Информация о Alpine SWR-10D4

Производитель Alpine
Модель Alpine SWR-10D4
Тип Сабвуферный динамик
Размер 10″
Цена Отсутствует в продаже. Последняя цена 10390 руб.
Может понадобиться Провода акустические
Грили для сабвуферов
Корпуса для сабвуферов
Характеристики

Экстремальный бас, простой в установке

Совершенно новая конструкция сабвуферов Type-R предоставляет большую гибкость применения в самых различных системах. При 115 мм монтажной глубины для 8 "(20 см) динамика эта новая конструкция обеспечивает еще больший установочный потенциал динамика.

Большее линейное перемещение = Большая выходная мощность

Новая, FEA-оптимизированная конструкция вкупе с нашим революционным высокоамплитудным подвесом сложной формы (HAMR) обеспечивают новым сабвуферам Type-R наивысший в своем классе X-max и наивысший уровень звукового давления (SPL). Проще говоря, величина X-max в 14 мм означает, что сабвуферы Type-R дают лучший в своем классе бас, сверхнизкие искажения и непревзойденное качество звука.

Сильнее магнитный привод = Лучше контроль

Применяя новую десяти сегментную структуру магнитной системы, новые сабвуферы Type-R получают возможность воспроизводить более точный, громий и чистый бас. Этот новый магнитный узел также является неотъемлемой частью следующего поколения сабвуферных систем с вентилируемой магнитной системой "Radial Vented VC", запатентованных компанией Alpine.

Отсутствие перегрева = Длительная работа

Запатентованная Alpine система охлаждения с радиальной вентиляцией звуковой катушки и система управления воздушным потоком (Патент США №7,634,101) позволяет минимизировать потерю мощности и увеличить время бесперебойной работы, благодаря активному устранению перегрева звуковой катушки. Новая цельная литая алюминиевая корзина с интегрированным короткозамыкающим кольцом позволяет использовать всю корзину в качестве радиатора охлаждения – сабвуфер выдерживает высокую мощность даже в самых экстремальных ситуациях.

Оптимизация FEA = Максимальная линейность

Запатентованная Alpine конфигурация полюса с переменным радиусом гарантирует сверхсимметричное магнитное поле, при этом оптимизируя плотность потока для значительного уменьшения искажений, а также вносит вклад в увеличение мощности.

Увеличенная мощность

Огромная 40 мм звуковая катушка имеет на 35% большую площадь поверхности, что в результате повышает мощность до 350 Вт RMS / 1000 Вт в пике. Для достижения наилучших результатов мы рекомендуем применять сабвуферы Type-R в паре с новыми цифровыми усилителями Alpine PDX.

Четыре уникальные технологии Alpine

1. FEA-оптимизированный подвес HAMR

Конструкция высокоамплитудного подвеса сложной формы обеспечивает большое линейное перемещение и при этом позволяет не жертвовать площадью диффузора. FEA-оптимизированный для максимальной линейности, изготовленный из литого под давлением Santoprene®, подвес HAMR – главная часть системы крепления диффузора, которая отвечает за высокую величину линейного перемещения с точным контролем без искажений.

2. FEA-оптимизированная центрирующая шайба с усиливающим слоем

Гарантирует надежный и постоянный контроль вплетенных токоподводов, устраняя любой механический шум и другие проблемы, типичные для многих конструкций с большим линейным перемещением.

3. Система охлаждения звуковой катушки с радиальной вентиляцией и система управления воздушными потоком

Активно управляет температурой звуковой катушки путем подачи воздуха прямо на систему радиаторов охлаждения.

4. FEA-оптимизированная конструкция магнитного привода CRC

Создает симметричное магнитное поле и оптимизирует плотность потока для значительного уменьшения искажений и дальнейшего увеличения выходной мощности.

ОСОБЕННОСТИ

Диффузор

  • Материал : Целлюлоза, усиленная кевларом
  • Конструкция : параболическая структура из двух частей с подвесом H.A.M.R (подана заявка на патент)
  • Подвес

  • Материал : литой под давлением Santoprene®
  • Конструкция : Высокоамплитудный подвес сложной формы
  • Центрирующая шайба

  • Материал : Nomex®
  • Конструкция : с прогрессирующим шагом
  • Звуковая катушка

  • Материал : Высокотемпературный (180°C) провод на алюминиевом каркасе, обрезанном по спирали
  • Конструкция : 40мм 4-слойная двойная звуковая катушка
  • Конструкция магнитного привода

  • Геометрия полюса : кривая переменного радиуса (Патент США №6,639,993)
  • Конфигурация : Радиальное охлаждение звуковой катушки воздушным потоком и система управления воздушным потоком (Патент США №7,634,101)
  • Корзина

  • Материал : литой алюминий
  • Конструкция : Теплоотдача с вентиляцией по периметру (подана заявка на патент), встроенное короткозамыкающее кольцо и система управления воздушным потоком
  • Разъемы

  • Расположение : одностороннее
  • Конструкция : высокопрочные 10 mm? нажимные с корпусом, перемычка – штекер «банан»
  • Токоподводы

  • Конструкция : интегрированные в усиливающий слой центрирующей шайбы (Патент США №6,810,988)
  • Прокладка

  • Конструкция : Закрывающая монтажные винты прокладка
  • СПЕЦИФИКАЦИЯ

  • Мощность RMS, Вт : 1000
  • Максимальная мощность, Вт : 3000
  • Частотный диапазон, Гц : 26 - 200
  • Импеданс, Ом : 4 + 4
  • Fs, Гц : 32
  • SPL, дБ : 82,1
  • Vas, л : 18
  • Qts : 0,55
  • X-max, мм : 20
  • Монтажная глубина, мм : 149
  • Монтажный диаметр, мм : 231
  • Наша оценка 5
    Средняя оценка пользователей 4,7 4,7 (Количество оценок: 7)
    Документация Скачать

    Мы устанавливали Alpine SWR-10D4 в :

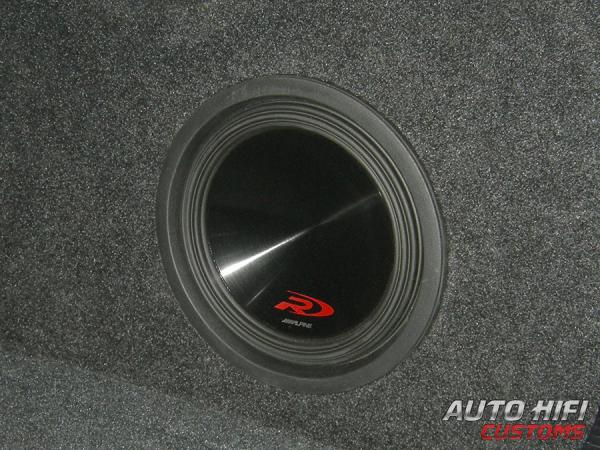

    Установка сабвуфера Alpine SWR-10D4 в Lexus ES (XV60)
    Lexus ES (XV60)

    Если в Вашем автомобиле стоит сабвуфер Alpine SWR-10D4 и Вы хотите поделиться этим с другими людьми, то вышлите фотографии установленного у Вас сабвуфера, своё мнение о его работе, название модели автомобиля, куда он был установлен, и Ваше имя или никнейм на наш E-Mail: auto-hifi@mail.ru и мы разместим их на этой страничке нашего сайта.


    Отзывы пользователей о Alpine SWR-10D4 :

    Имя: Евгений
    Дата: 03.02.2014
    Оценка: 5
    Отличная бочка!!!!!!!!Качаем киксом 1*1000 играет ЗЯ в 2-ва Ома очень нравиться,главное сделать грамотно короб.
    Имя: Япончик
    Дата: 02.07.2014
    Оценка: 5
    Бас просто супер играет мягко как будто обволакивает со всех сторон и нету этой давки в груди.Поставил в з.я на 24 литра подключил к MRX M 55 сабом доволен на все 100% до него стоял Gladen RS 10 так он просто нервно курит в сторонке по качеству баса. Если хотите качественный звук то берите не думая
    Имя: Станислав
    Дата: 16.07.2014
    Оценка: 3
    обволакивает со всех сторон и не давит в грудак и горло Как можно сравнивать насос (swr10d4 ) с музыкальным сабом (Gladen rs10). Что тот что этот китаец, просто не сталкивался с косяками алпайна на самом деле, когда шайбу отрывает от дифузора или пластиковый пятак лопается не с того не с сиго. У алпайна механика тяжелее плюс эта тяжелая катушка. Даже старые модельки с бумажным пяточком и то так низ не берет, с пластиковым пяточком катушка меньше чем написано в описании. У гладена механика легче и мягче и низы он берет на много ниже чем алпайн. Конечно чуйку гладена завысили, но посмотрите по описанию на характеристику ( Vas, л ) и вы поймете кто хоть чуть чуть разбирается. У алпайна Vas, л меньше. А это значит чем меньше тем дубовее механика и значет ни как он ниже не возмет басс чисто физически. Чем мягче тем лучше.
    Имя: Япончик
    Дата: 23.07.2014
    Оценка: 5
    Саб супер...А ты Станислав сиди и кури бамбук
    Имя: Павел
    Дата: 28.07.2014
    Оценка: 5
    полностью согласен с Япончиком. Думаю, что тот кто называет 10D4 насосом просто его не слышал!
    Имя: Расиль
    Дата: 05.04.2015
    Оценка: 5
    Классное мягкое звучание. У вас есть в продаже катушка. У меня саб згорел
    Имя: Вячеслав
    Дата: 25.04.2015
    Оценка: 5
    В том году приобрёл 2 эрки,собрал короб двойной с фи. на 40л. и усилок к нему Alipine MRX-M240. Полностью доволен! Играет как надо. Оценка 5


    У нас на форуме о Alpine SWR-10D4 :

    Alpine SWR-10D4

    Саб: Alpine SWR-10D4 изготавливаешь на заказ короб ФИ объёмом всего 21л и настройкой порта 33гц , усь к нему - Audio System CO 650.1 либо как вариант Art Sound XE 1K , провода питания - любые на твой выбор, главное сечением не ниже 25 мм квадратных, как вариант DAXX P203 - 5метров, далее аккустический провод Stinger SHW510G , далее межблочный провод DAXX R52-50.

    Morel Primo 104 будет мягкий бас в закрытом корпусе. Alpine SWR-10D4 будет играть жестче, и будет работать хорошо как в закрытом корпусе так и с фазой. Для Alpine SWR-10D4 нужен моноблок мощнее чем Morel.

    Здравствуйте. Помогите с выбором Г/У и приятного поющего сабвуфера, мне не нужно что бы соседние дома слышали когда я проезжаю, хочу мелодичный качественный сабвуфер. Из г/у стоит выбор между Alpine IVE-W585BT и Pioneer AVH-X8800BT. Усилитель будет, точнее уже есть Hertz HCP 4D. Фронт будет стоять, так как тоже уже в наличии, Focal Performance P165 VT 20. Сабвуфер хочу 10" в ЗЯ, машина хэтчбек и ящик нужен маленький, компактный. Из вариантов рассматриваю: Alpine SWR-10D4, Alpine SWR-10D4, Hertz DS 25.3, Hertz DS 250.3, Hertz ES 250.5, Hertz ES 250D.5, Auditor RIP-250P, Morel Primo 104, Infinity REF1060w. На разбег цен не смотрите, многие послушать не могу, даже более того почти все послушать не могу((

    Спасибо. А еще что нибудь можете предложить? нужно чтоб меньше место занимало. Знаю что Alpine SWR-10D4 в маленьком зя играет, но не уверен что мой усилок его потянет...

    Привет всем знатокам автозвука. У меня вопрос по выбору акустики. Из жанров музыки слушаю все, из компонентов сейчас не имею ничего но думаю над приобретением ГУ Pioner AVH-X1700 DVD, фронт планируется Morel tempo ultra 602 + Morel tempo 6w, усилитель под это все Alpine PMX-F640 2 штуки поканально, сабовое звено Alpine SWR-10D4 и моноусилитель Alpine MRV-M250. Что вы про это все скажите компоненты можно заменить кроме ГУ.

    Всем привет! Нужна помощь новичку в построение системы (сразу извиняйте за "много букв"). Жанры преимущественно электронные: trance, deephouse, idm, breaks, dnb (несмотря на жанры слушаю в основном качественные записи, не мп3, поэтому важно качество, прозрачность звука). Имеем бмв 5ой серии, седан. На данный момент стоит (всё в штатных местах): В дверях Eton Pow 100 Под сиденьями мидвуферы rainbow il-w8f Саб Kicker comp D 10" в багажнике в корпусе стелс (объём 22л), стоит в заднем крыле. Усь MD-LABam-md 5 Линейные выходы не выпаивали, но при дальнейших манипуляциях будем делать оптику. Что не нравится: 1. бубнящий и "медленный" бас "где то сзади" - поизучав информацию понял что объёма в 22л литра слишком мало для этого сабвуфера + кмк слабоватый усь для него 2. Не очень то нравится как играет радуга по сиденьями - вся сцена в целом смещена ближе к лобовому стеклу, особенно посидельники 3. В целом звук звучит как то не собрано, не хватает плотности и рельефа... Что хочу (примерные наброски вариантов от себя, не уверен что правильные, учитывая потребности): 1. Заменить усь на два - 4х канальный на фронт и моноблок на саб (на фронт смотрю варианты Eton серии SR, Audio System 105.4, а на саб арт саунд или револьт 1200)... от сабвуфера жду скорострельности, при этом в фронте хотелось бы рельефности и прозрачности синтезаторов в трансе 2. Главное из-за чего все эти "танцы" - хочу глубокий и панчовый бас, но при этом "быстрый". И всё же в электронной музыке не мало важно пресловутое "давление". Поэтому если замена уся сильно картины по сабу не изменит, то буду менять кикер на что-нибудь из десяток (под ЗЯ 22л), например: Alpine SWR-10D4, Rockford Fosgate P2D4-10, мэйби Ground Zero или Eton. (именно поэтому хотелось бы ставить усь на саб с небольшим запасом) 3. знаю что большую часть вышеописанных проблем решила бы установка проца, НО это дороговато и я верю в то, что можно обойтись и без него (слышал примеры в седане с акустикой в штатных местах) п.с. собственно вопрос: правильно ли мыслю? Нужны советы - что менять и на какие компоненты, учитывая всё вышеизложенное п.п.с. Правильно ли я понимаю, что наличие коррекции фазы в усилителе может частично решить проблему сместить саб с заднего дивана к передним сиденьям? или как правильно? Сможет ли эта коррекция на фронте (например на ас 105.4) сместить мидвуферы от лба к водителю? Заранее благодарю за советы.

    Добрый день! Хочу заказать у вас вот такой вот комплект ГУ Alpine CDE-181R Акустика DLS MB6.2 Усилитель Alpine PMX-F640 Саб Alpine SWR-10D4 box хотелось бы узнать мнение экспертов, пойдут ли они друг другу по характеристикам или что то надо менять?

    Друзья подскажите,Очень нужна помощь в расчете короба для Alpine SWR-10D4 .хочу его настроить как в в тесте "Автозвука" чтоб, в ФИ 21л и 33гц был настроен.вопрос такой какои должен быть в диаметре и длине фазоинвертор?я так понимаю 21л это без вычисления объема фазоинвертора и объема динамика да?как пользоваться программами расчета коробов не могу понять.может кто, делал такои короб?или напишете программу для расчета короба хорошую понятливую

    Друзья не поленитесь отзовитесь,Очень нужна помощь в расчете короба для Alpine SWR-10D4 .хочу его настроить как в в тесте "Автозвука" чтоб, в ФИ 21л и 33гц был настроен.вопрос такой какои должен быть в диаметре и длине фазоинвертор?я так понимаю 21л это без вычисления объема фазоинвертора и объема динамика да?как пользоваться программами расчета коробов не могу понять.может кто, делал такои короб?

    Я бы взял тогда Alpine SWR-10D4 под этот усь для коммутации саба в 2 Ома, либо, если саб уже есть, икать что-то мощнее

    Всем привет, ищу совета от знающих людей, которые разбираются в аудио-системах, а точнее в создании хорошей, а главное бюджетной аудио-системы в автомобиль с нуля. Ничего ранее из музыки не устанавливал, видел только как друзья катаются с уже готовыми системами. В общем мой первоначальный выбор выпал на саб Alpine SWR-10D4 box и усь Kicx QS 1.900. Несколько вопросов по данному выбору: - стоит ли тратить такие деньги на распиареный альаин и кикс, или же им есть более бюджетная замена? систему беру не на 1 раз, а на долго, так что качество превыше всего! - в моем треклисте чаще всего замечаются жанры реп, нигеры, драм, минимал и клубняк - соответствует ли мой выбор моим предпочтениям в музыке? - вопрос по сабу: номинал 1000 - соответствует действиетльности? читал отзывы, мол там слышится только 600... хотелось бы услышать мнение владельцев данной установки) пока вроде все, по ходу диалога скорее всего возникнут еще вопросы. мое авто фокус 2 купе заранее спасибо за ответы)
